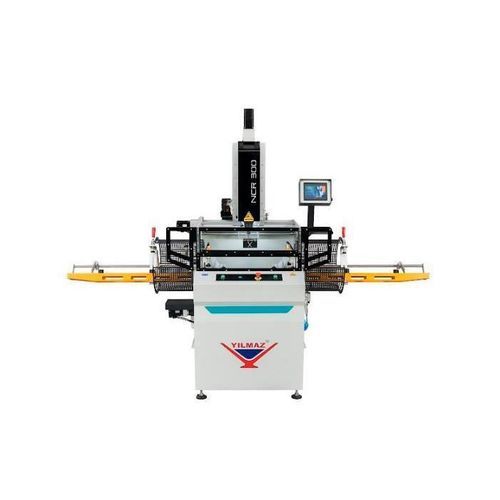

Digital gesteuerte Kopierfräsmaschine NCR 300

NCdigitalPLC-gesteuert

Produktinformation
Die NCR 300 und NCR 300P sind einköpfige, 4‑Achsen NC‑Kopierfräsen für die Bearbeitung von PVC‑ und Aluminiumprofilen. Die Maschine programmiert die Koordinaten X, Y, Z und C über servogesteuerte Motoren, um Schlossnuten zu fräsen, Griffe/Scharniere/Crementlöcher zu bohren und Ablaufnuten zu fertigen, wodurch Schablonen entfallen.

Produktvideo
Video verfügbar, das die Funktionen und den Betrieb der NCR 300 / NCR 300P demonstriert.

Technische Daten
Elektrik: 5,5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz.
Verfahrwege (X×Y×Z): 300 × 120 × 115 mm.
Spindel: 2,2 kW, 12.000 U/min; Standardwerkzeug Ø8 × L120 mm.
Volumenstrom: 110 L/min; Luftdruck: 6–8 bar.
Max. Profilänge: bis zu 2750 mm.
Abmessungen: 163,5 × 281 × 218.
Gewicht: 600 kg / 520 kg.

Allgemeine Merkmale

• Ausgelegt für den täglichen Einsatz bei der Bearbeitung von PVC-, Aluminium‑ und niedrig legierten Profilen an vier Seiten gleichzeitig.
• Servogesteuerter Drehtisch mit Index‑Haltepunkten bei 0°/90°/180°/270°.
• Bearbeitbare Profilänge bis 2750 mm durch mehrere versenkbare Längenanschläge.
• Bearbeitungskapazität X: 300 mm, Y: 120 mm, Z: 115 mm; Spannbereich W 120–30 mm, H 115–30 mm, L 2750–400 mm.
• Elektronisches und pneumatisches Bremssystem für Spindelkopf und Tisch.
• ER16‑Spannzange; Spindel 2,2 kW (12.000 U/min).
• NCR 300: 7" Farb‑Touchscreen + SPS; NCR 300P: 15,4" Windows‑Industrie‑PC mit Touchscreen + SPS; DXF‑Import auf NCR 300P.

Serienzubehör

• Fräser Ø8 × L120 mm.
• 2 horizontale und 2 vertikale pneumatische Spannbacken.
• Sprühlubrikationssystem für Werkzeuge.
• Mehrere links/rechts Profilanschläge.
• Serviceschlüssel (22 mm) und Spannzangenschlüssel.
• LED‑Beleuchtung, Verlängerungsteile für Spannbacken, Profilzentriergerät, Druckluftpistole.

Optionale Zubehör

• Barcode‑Leser.
• Ersatzfräser Ø8 × L120 Hartmetall, doppelte Schneide.
• Ersatzfräser Ø8 × L120 Hartmetall, einseitige Schneide.
• Ersatzfräser Ø8 × L63 Hartmetall, einseitige Schneide.
• Ersatz‑ER16‑Spannzangen für Ø8 mm Werkzeuge.

Technische Merkmale

• Modell: NCR 300 / NCR 300P — einköpfige 4‑Achsen NC‑Kopierfräse.
• Achsen: X, Y, Z, C mit Servomotoren.
• Werkzeugaufnahme: ER16; Standardfräser Ø8 × L120 mm.
• Steuerung: NCR 300 = 7" Touchscreen + SPS; NCR 300P = 15,4" Windows‑Industrie‑PC + SPS (DXF‑Import).
• Luftverbrauch: 110 L/min; Betriebsdruck: 6–8 bar.
