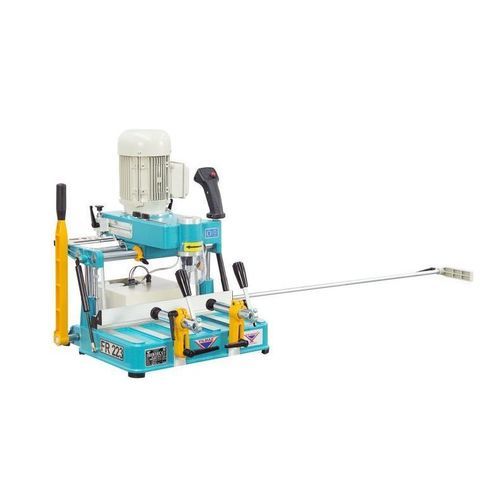

Manuelle Kopierfräsmaschine FR 223

3-Achs1-Spindelfür PVC

Produktinformation
Mobile Kopierfräse zum Bearbeiten von Schlossfächern, Bohren von Griffen, Scharnieren, Espagnolette- und Zylinderlöchern sowie zum Öffnen von Wasserablaufnuten an PVC- und Aluminiumprofilen bis 3 mm Stärke. Erhältlich als FR 223 und als sprühgekühlte Variante FR 223S.

Allgemeine Merkmale

• Bearbeitung von Schlossfächern, Griffbohrungen, Scharnieren, Espagnolette- und Zylinderlöchern an PVC- und Aluminiumprofilen
• Ergonomischer Griff für einfache Bedienung
• Gehäuse aus Druckgussaluminium mit korrosionsbeständiger Lagerwelle
• Bearbeitungskapazität: X = 270 mm, Y = 110 mm, Z = 110 mm
• Spannkapazität: W = 140 mm
• Chrom-elektroplattierte Kopierschablone und zwei Anreißstifte
• Ausgestattet mit Ø5 x L60 mm Fräser (14.000 U/min)

Lieferumfang (Standard)

• Ø5 x L60 mm Fräser
• Profilanschläge links und rechts (2 Stk.)
• Manuelle horizontale Spannzangen (2 Stk.)
• Kopiervorlage

Optionale Zubehörteile

• Elektrisches Sprühkühlsystem (FR 223S)

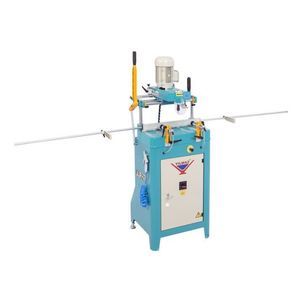

• MS-Maschinenständer-Kit
• Ersatzfräser Ø5 x L60 mm
• Spezielle Kopiervorlagen
• Rollenförderer MKN 150

Technische Spezifikationstabelle
Leistung: 750 W / 230 V AC 1P+N+PE / 50 Hz
Bearbeitungsbereich: X = 270 mm | Y = 110 mm | Z = 110 mm
Spindel / Werkzeug: Ø5 x L60 mm — 14.000 U/min
Abmessungen (B x T x H): 59 x 52 x 64,5 cm
Gewicht: 48 kg / 46 kg (Varianten)

Eigenschaften / Technische Daten

• Modell: FR 223 (Variante FR 223S mit Sprühkühlung)
• Anwendung: Schlossfächer, Griffbohrungen, Scharniere, Espagnolette- und Zylinderlöcher, Wasserablaufnut an PVC- und Aluminiumprofilen ≤ 3 mm
• Motorleistung: 750 W
• Netzspannung / Frequenz: 230 V AC / 50 Hz
• Verfahrwege: X 270 mm, Y 110 mm, Z 110 mm
• Spannkapazität: W 140 mm
• Werkzeug im Lieferumfang: Ø5 x L60 mm Fräser (14.000 U/min)
• Aufbau: Druckgussaluminium mit korrosionsbeständiger Lagerwelle
