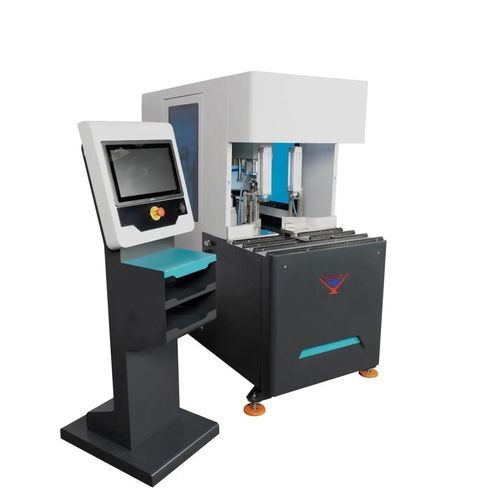

Schweißnaht-Reinigungsgerät CNC 609

Die CNC 609 ist eine Eckreinigungsmaschine zur Entfernung von Schweißspänen an PVC-Profilen, die im 90°-Winkel verschweißt sind. Die CNC 609 ist mit zwei Servomotoren konfiguriert; die CNC 611 verfügt über vier Servomotoren.

Standardzubehör

• Insgesamt 11 Werkzeuge: Reinigungssäge, innere Schabklingen und Fräser
• Gebrauschter Fensterauflagetisch

Optionales Zubehör

• Line Harmonization Package (für CNC 609 R)

Allgemeine Merkmale

• Alle Einheitenparameter lassen sich unabhängig entsprechend den Rahmenprofilen einstellen
• Automatisches Erkennungssystem für Rahmen- und Flügelprofile
• Spätere Integration in eine automatische Linie möglich mit Vier-Ecken-Schweißmaschine (DK 540), Kühlgerät (SA 251) und Rotationsroboter (SA 261)
• Obere und untere Flächen werden von separaten, unabhängig arbeitenden Reinigungseinheiten gereinigt (CNC 611)
• Messsystem für Profilbreite und -höhe
• 11 Sätze automatische Reinigungsmesser; separate Messer für farbige und weiße Profile
• Speicherkapazität: 65000 Profile
• Windows-basierter Industrie-PC mit 15" Farb-LCD-Touchscreen und tragbarem Touch-Bedienfeld
• Remote-Verbindung über Internet für technischen Support
• Manuelle Vorschubgeschwindigkeitsregelung am Bedienfeld und Programmübertragung per USB
• Niederdruckregelventil, automatische Kartuschen-Schmierung und Phasenkontrollausrüstung
• Leistungsfähigkeit: 200–210 Fensterrahmen in 8 Stunden (CNC 609); 240–250 Rahmen in 8 Stunden (CNC 611)

Katalog / Dokumente

• Produktbroschüre: CNC-609-611.pdf

Technische Daten

• Elektrik: 3 kW / 400 V AC 3P PE 50/60 Hz
• Spindeldrehzahl: 18.000 RPM
• Säge-/Schneideeinheit: 6.000 RPM — D: Ø250 - d: 30/32 mm
• Luftdurchsatz: 180 L/min
• Arbeitsdruck: 6–8 Bar
• Abmessungen (approx.): 231 x 240 x 177
• Gewicht (approx.): 790.0
• Speicher: 65000 Profile
• Steuerung: Windows-basierter Industrie-PC mit 15" Touchscreen
