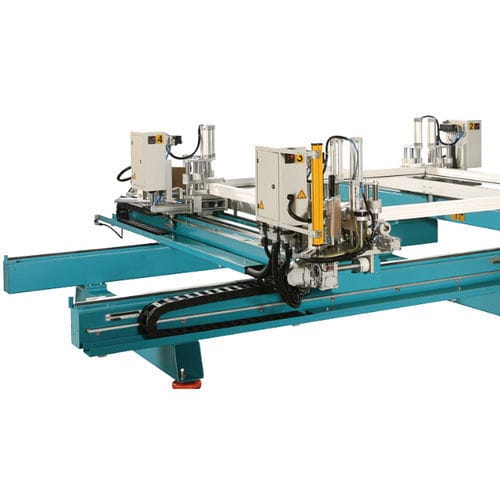

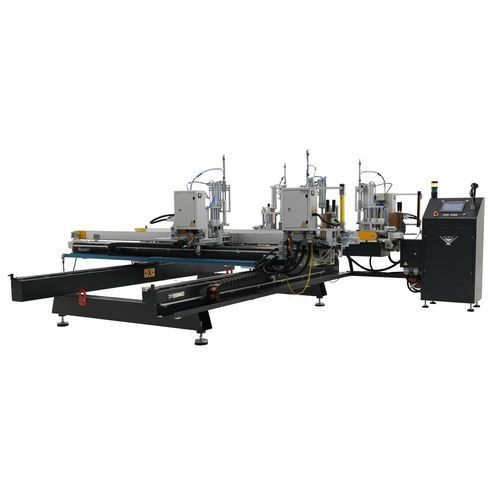

Heißluft-Schweißmaschine DK 540

automatischintegrierbarfür PVC

Produktübersicht
Die DK 540 ist eine vollautomatische Maschine zum Vier-Ecken-Schweißen von PVC-Fensterprofilen und schweißt Rahmen oder Flügel in einem Durchgang.

Hauptmerkmale

• Vollautomatisches Vier-Ecken-Schweißen bei 90°
• Schweißen eines kompletten Fensterrahmens oder Flügels in einem Zyklus
• Profilbezogene Schweißparameter einzeln programmierbar
• Schweißoptionen: Standard (2 mm) oder nahtlos (0,2 mm)
• Teflonwalzensystem für längere Lebensdauer des Teflons
• Automatischer Rahmenabwurf nach dem Schweißen
• Schnelles Werkzeugwechsel-System zur Reduzierung von Rüstzeiten
• Barcode-Scanner zur Profilidentifikation
• Schutzbarriere für den Bediener
• Temperaturregelung per elektronischem Thermoelement, einstellbar 0–300°C
• Parameter über 8'' Farb-LCD-Touchscreen einstellbar
• Speicher für bis zu 900 Profilprogramme

Standardzubehör

• Manuelle Schmierpumpe
• 1 Satz Flügel-Schweißformen für Profilhöhe 70 mm
• 1 Satz Adapter für Rahmenprofile

Optionale Zubehörteile

• SA 250 Kühlungseinheit
• CS 240 Dichtungsandrücksystem
• Schweißspannvorrichtungssatz für verzogene Flügel
• Spezielle Schweißformen auf Anfrage

Technische Daten (Auszug)
Modell: DK 540
Hmax: 180 mm
Hmin: 30 mm
Wmax: 130 mm
Wmin: 30 mm
Mindestens schweißbarer Rahmen: 400 x 400 mm
Maximal schweißbarer Rahmen: 3100 x 2700 mm
Maximale Schweißmaß: 3100 x 2700 mm
Volumenstrom: 55 L/min
Heizbereich: 0–300°C (elektronisches Thermoelement)
Speicher: bis zu 900 Programme
Schnittstelle: 8'' Farb-LCD-Touchscreen
Gewicht: 1.690 Kg

Anwendungen & technische Details

• Geeignet für PVC-Fenster- und Türfertigungslinien
• Integration in automatische Linien möglich mit SA 251, CNC 609-611 und SA 261
• Einfache Parameterauswahl für reproduzierbare Produktion
• Konstruktion mit Fokus auf Bedienersicherheit und Rückverfolgbarkeit (Barcode)
