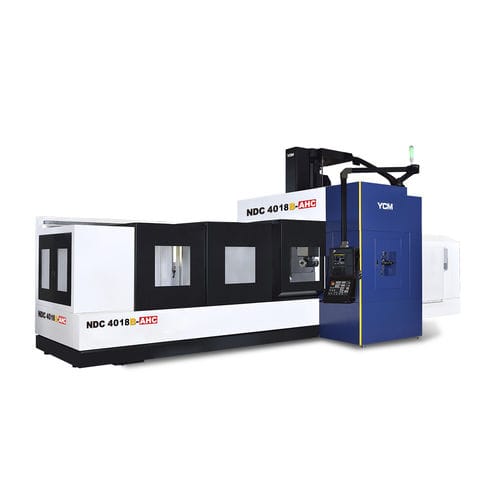

CNC-Bearbeitungszentrum / 3-Achs NDC4018B-AHCvertikalDoppelsäulen40 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Doppelsäulen
- Anzahl Werkzeuge
- 40 Werkzeuge, 60 Werkzeuge
- Anwendungsbereich
- für automatische Werkzeugwechsler
- Weitere Eigenschaften
- Hochpräzision, hohe Festigkeit
- X-Hub
4.200 mm
(165 in)- Y-Hub
2.200 mm
(87 in)- Z-Hub
762 mm, 1.016 mm
(30 in, 40 in)- Rotationsgeschwindigkeit
6.000 rpm
(37.699 rad.min-1)- Leistung
35 kW
(47,59 hp)- Vorrückgeschwindigkeit X-Achse
15.000 mm/min
(10 in/s)- Vorrückgeschwindigkeit Y-Achse
20.000 mm/min
(13 in/s)- Vorrückgeschwindigkeit Z-Achse
15.000 mm/min
(10 in/s)- Maximale Tischlast
12.000 kg
(26.455 lb)- Werkzeuggewicht (max.)
20 kg
(44,1 lb)- Gesamtgewicht
36.000 kg
(79.366,41 lb)
Beschreibung
Selbstgefertigtes Getriebe mit hohem Drehmoment für vertikale und horizontale Bearbeitung
Hochsteife achteckige Fräskopfkonstruktion
Geräuscharmes, präzisionsgeschliffenes Kegelradgetriebe mit Ölnebelschmierung zur Reduzierung der Wärmeentwicklung
Zahnkupplungen mit großem Durchmesser bieten hohe Bearbeitungsstabilität, Präzision und Steifigkeit
4 unabhängige Zugbolzen mit hoher Spannkraft
sicherheitsmechanismus für 90°-Winkelkopf gegen Herunterfallen
Optionale Kühlmitteldurchlaufspindel (CTS) für Vertikal- und 90°-Winkelkopf
Zuverlässiger automatischer Werkzeugwechsel AHC Vertikal/Horizontal
Rotierende Kopfkammerkonstruktion reduziert den Platzbedarf und ermöglicht einen schnellen Kopfwechsel
Automatischer vertikaler / horizontaler Kopfwechselmechanismus
Reduziert die Zeit für die Herstellung der Vorrichtung und die Installation des Werkstücks und verbessert die Produktionseffizienz
Mehrseitenbearbeitung in einem Schritt erhöht die Bearbeitungseffizienz und Präzision
Das vertikale/horizontale Werkzeugwechselsystem ermöglicht einen schnellen Werkzeugwechsel, Sensoren und Sequenzabtastung gewährleisten die Stabilität des Werkzeugwechsels
---
