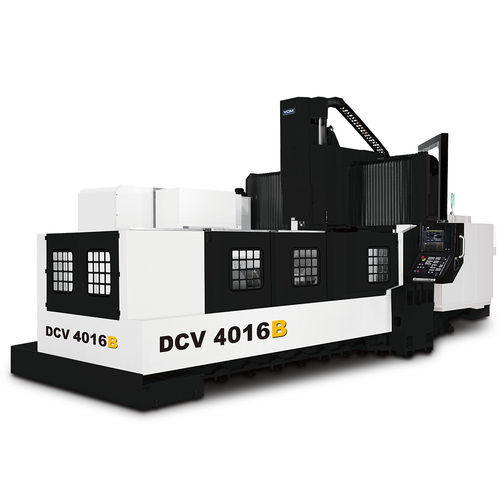

CNC-Bearbeitungszentrum / 3-Achs DCV4016BvertikalDoppelsäulen40 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Doppelsäulen
- Anzahl Werkzeuge
- 40 Werkzeuge, 60 Werkzeuge, 120 Werkzeuge
- Anwendungsbereich
- zum Schneiden
- Weitere Eigenschaften
- hohe Festigkeit, mit Direktantrieb
- X-Hub
4.065 mm
(160 in)- Y-Hub
1.600 mm
(63 in)- Z-Hub
762 mm, 1.016 mm
(30 in, 40 in)- Rotationsgeschwindigkeit
4.500 rpm, 6.000 rpm, 10.000 rpm
(28.274 rad.min-1, 37.699 rad.min-1, 62.832 rad.min-1)- Leistung
25 kW, 45 kW
(33,99 hp, 61,18 hp)- Vorrückgeschwindigkeit X-Achse
15.000 mm/min
(10 in/s)- Vorrückgeschwindigkeit Y-Achse
15.000 mm/min
(10 in/s)- Vorrückgeschwindigkeit Z-Achse
15.000 mm/min
(10 in/s)- Maximale Tischlast
12.000 kg
(26.455 lb)- Werkzeuggewicht (max.)
20 kg
(44,1 lb)- Gesamtgewicht
35.000 kg
(77.161,79 lb)
Beschreibung
Hervorragende Karosseriestruktur
Einteilige Basis
Strenge Proportionen der Kopfplatte
Mit Hi-lo-Getriebe
Die Spindel ist mit rollengelagerten Spindellagern ausgestattet, die eine extrem hohe Zerspanungssteifigkeit gewährleisten.
Das 2-stufige Getriebe bietet ein Drehmoment von 88,87 kgf-m bei 241 U/min, ideal für die Bearbeitung harter Materialien.
Hochsteife Führungen
Die X-Achse wird direkt über das Getriebe angetrieben und bietet ein gleichmäßiges axiales Verhalten und ein hohes Drehmoment
Rollenführungen in der X-/Y-Achse
Die Y-Achse wird von 3 Rollenführungen und 6 Gleitschienen unterstützt, um ultimative Schnittsteifigkeit zu bieten
Horizontale und vertikale Abstützung des Spindelstocks
Gehärtete und geschliffene Kastenführung an der Z-Achse vergrößert die Kontaktfläche für hohe Bearbeitungsstabilität
---
