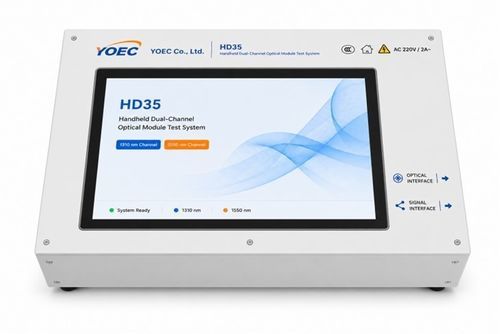

Leistungsfähigkeitstestsystem HD35

Labortragbarkompakt

Produktbeschreibung
Das HD35 handliche Prüfgerät für optische Module mit Doppelkanal ist die tragbare Prüfplattform der dritten Generation von YOEC, entwickelt für Faseroptik-Gyroskop (FOG) Module und Faserwicklungen. Mit einer geschlossenen FOG-Architektur und zwei Betriebswellenlängen (1310 nm und 1550 nm) liefert das HD35 präzise Bias-Messungen, Winkelgeschwindigkeitsausgaben und eine umfassende Leistungsbewertung. Der Prüfling kann direkt per Stecker oder mittels Fusionsspleiß angeschlossen werden, sodass Tests ohne aufwändige Kalibrierung möglich sind. Das Gerät umfasst einen kompakten Industrie-PC mit Windows 11 und spezieller Prüfsoftware, mehrere optische/elektrische Schnittstellen und ein leichtes, handliches Gehäuse für Labor, Produktion und Außeneinsatz.

Hauptvorteile

• Hochpräzise Bias-Messung bis 0,0005°/h (1550 nm Kanal).
• Duale Wellenlängenprüfung (1310 nm & 1550 nm) für breite Wicklungskompatibilität.
• Handliches, portables Design für einfachen Transport und Vor-Ort-Tests.
• Plug-and-play Betrieb: schnelle Inbetriebnahme ohne komplexe Kalibrierung.
• Unterstützt Wicklungslängen von 200 m bis 5000 m je nach Wellenlänge.
• Optimiertes elektronisches und optisches Design für stabile, reproduzierbare Messungen.

Anwendungen

• Bias- und Nulldrift-Prüfung von Faserwicklungsmodulen.
• Temperaturverhaltenstests und Umweltqualifikation.
• Bewertung der Empfindlichkeit gegenüber magnetischen Feldern.
• Vibrations- und Stoßprüfungen zur Überprüfung der mechanischen Robustheit.
• Qualitätskontrolle in der Produktion und Endprüfung.
• Forschung & Entwicklung und Validierung neuer FOG-Designs.

Funktionsprinzip
Das HD35 nutzt eine geschlossene Faseroptik-Gyroskop-Architektur zur Bewertung von Faserwicklungen. Wird die Prüfwinding an das Gerät angeschlossen, erzeugt die Plattform über das optisch-elektronische System Winkelgeschwindigkeitsausgaben und misst Parameter wie Bias-Stabilität, Temperaturempfindlichkeit und Umweltverhalten. Das Doppelkanal-Design erlaubt die Wahl zwischen 1310 nm und 1550 nm entsprechend den Wicklungseigenschaften zur Optimierung der Messgenauigkeit und Flexibilität.

Typische Spezifikationen (Tabelle)
Parameter: Spezifikation
Abmessungen: 340 × 265 × 50 mm
Gewicht: 700 g
Betriebstemperatur: -10°C bis +60°C
Netzversorgung: 110–250 VAC, 50 Hz
Bemessungsleistung: 30 W
Anzahl Kanäle: 2 (1310 nm und 1550 nm)
Prüffehler (1310 nm Kanal): ≤ 0.005°/h
Prüffehler (1550 nm Kanal): ≤ 0.0005°/h
Messbare Wicklungslänge (1310 nm): 200–1500 m
Messbare Wicklungslänge (1550 nm): 700–5000 m
Messbare Y-Waveguide Halbwellenspannung: 3–4.4 V
Konfigurationszeit der Wicklungslänge: ≤ 10 s

Technische Daten

• Modell: HD35
• Bias-Messgenauigkeit: besser als 0,0005°/h (1550 nm Kanal)
• Kanäle: Doppelkanal (1310 nm & 1550 nm)
• Abmessungen: 340 × 265 × 50 mm
• Gewicht: 700 g
• Betriebstemperaturbereich: -10°C bis +60°C
• Netzversorgung: 110–250 VAC, 50 Hz
• Leistungsaufnahme: 30 W
• Messbare Wicklungslängenbereiche: 200–1500 m (1310 nm), 700–5000 m (1550 nm)
• Y-Waveguide Halbwellenspannung: 3–4.4 V
• Konfigurationszeit Wicklungslänge: ≤ 10 s
