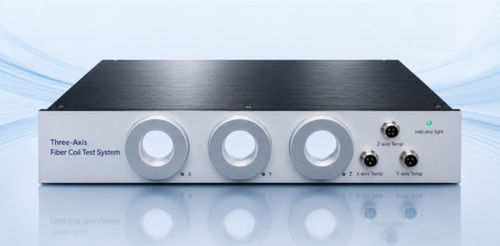

Prüfstand für Spulen

SchwingungKalibrierungStabilität

Produktbeschreibung
Das dreiachsige Prüfgerät für Lichtleiter‑Spulen ist eine Prüfplattform zur Bewertung des Bias von Spulen für faseroptische Kreisel (FOG) bei 1550 nm. Auf Basis einer digitalen, geschlossen rückgekoppelten interferometrischen Architektur integriert das System optische und elektronische Teilsysteme, um Winkelgeschwindigkeitsausgabe und Bias‑Messung für in der Trägheitsnavigation eingesetzte Spulen bereitzustellen. Das System erreicht eine Prüfgenauigkeit ≤0,0005°/h, unterstützt simultane Dreiachstests und Temperaturüberwachung und enthält dedizierte Software zur automatischen Datenerfassung, -berechnung und -speicherung. Anwender können Spulenlänge, Skalierungsfaktor, Mittelungszeiten und weitere Parameter über die Software einstellen; das System bietet schnellen Start und Plug‑and‑Play‑Betrieb.

Anwendungen

• Bias‑Prüfung von FOG‑Spulen mit Genauigkeit ≤0,0005°/h
• Simultane Dreiachsmessungen und temperaturabhängige Bias‑Auswertung
• F&E, Qualifikation und Produktionstests von Trägheitsnavigations‑Spulen
• Bewertung der magnetischen Empfindlichkeit und Vibrationsprüfungen
• Qualitätsprüfung von Faserspulen und Komponentenentwicklung

Funktionen

• Prüfgenauigkeit ≤0,0005°/h
• Dreiachsige 3‑Kanal‑Messungen mit Temperatursensoren
• Schnelle Startzeit ≤10 s
• Plug‑and‑Play‑Betrieb mit USB‑ und UART‑Schnittstellen
• Automatische Datenerfassung, -berechnung und -analyse
• Kompatibel mit Spulenlängen 700–10.000 m
• Dedizierte Testsoftware für Konfiguration und Datenmanagement

Anpassungsoptionen

• Individuelles Gehäusedesign
• Integration von Kundenlogo und Branding
• Maßgeschneiderte Testsoftware und Messroutinen
• Änderungen an optischen und elektronischen Schaltungen
• Anwendungsspezifische Testkonfigurationen

Typische Spezifikationen
Parameter: Spezifikation
Prüfgenauigkeit: ≤0,0005°/h
Spulenlänge: 700–10.000 m
Anzahl der Kanäle: 3
Optische Schnittstellen: 3 × 2
Temperatursensoren: 3
Startzeit: ≤10 s
Stromversorgung: 110–250 VAC, 50 Hz
Leistungsaufnahme: 10 W
Kommunikationsschnittstelle: UART / USB
Betriebstemperatur: 5°C bis 55°C
Abmessungen: 430 × 70 × 360 mm
Gewicht: ≤5 kg

Technische Daten

• Prüfgenauigkeit: ≤0,0005°/h
• Spulenlänge: 700–10.000 m
• Anzahl der Kanäle: 3
• Optische Schnittstellen: 3 × 2
• Temperatursensoren: 3
• Startzeit: ≤10 s
• Stromversorgung: 110–250 VAC, 50 Hz
• Leistungsaufnahme: 10 W
• Kommunikationsschnittstelle: UART / USB
• Betriebstemperatur: 5°C bis 55°C
• Abmessungen: 430 × 70 × 360 mm
• Gewicht: ≤5 kg
