SCARA-Roboter YK120XG
4-AchsTransferfür die Montage

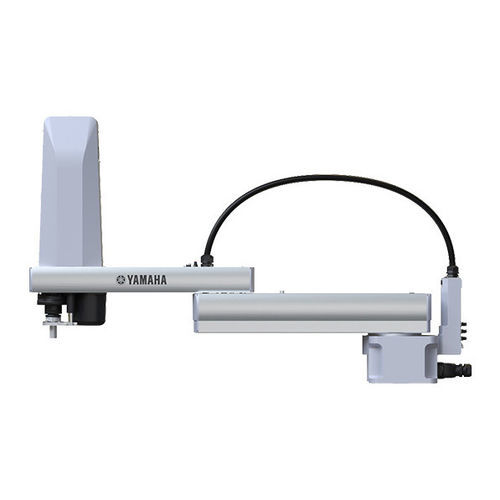

SCARA-Roboter - YK120XG - Yamaha Motor Co.,Ltd. - 4-Achs / Transfer / für die Montage
SCARA-Roboter - YK120XG - Yamaha Motor Co.,Ltd. - 4-Achs / Transfer / für die Montage
SCARA-Roboter - YK120XG - Yamaha Motor Co.,Ltd. - 4-Achs / Transfer / für die Montage - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
SCARA
Achszahl
4-Achs
Funktion
Umschlag, für die Montage, Transfer
Einsatzbereich
für Industrieanwendungen, für schwere Lasten
Weitere Eigenschaften
kompakt, Hochgeschwindigkeit
Maximalbelastung

Max: 50 kg
(110,231 lb)

Min: 10 kg
(22,046 lb)

Aktionsradius

Max: 120 cm
(47,24 in)

Min: 70 cm
(27,56 in)

Beschreibung

Überblick
SCARA-Roboter in großer Ausführung, geeignet für Montage und Transport großer oder schwerer Bauteile. Neues Produkt der Serie: YK1200XG.

Wesentliche Angaben
  • Armlänge: 700 mm bis 1200 mm
  • Maximale Nutzlast: 10 kg bis 50 kg


Funktionen
  • 01 Interne Struktur: Innere Konstruktion, die hohe Steifigkeit und hohe Genauigkeit gewährleistet.
  • 02 Vollständig riemenlose Struktur: Vollständig riemenlose Ausführung (Direktkopplung der ZR-Achse) reduziert unnötige Bewegungen, erhält langfristige Genauigkeit und minimiert Wartungsaufwand (außer beim großen Modell YK1200X).
  • 03 Hohe Geschwindigkeit: Erhöhte Maximalgeschwindigkeit und optimiertes Getriebe-/Motorverhältnis für kürzere Zykluszeiten und bessere Taktzeit bei Langstreckenbewegungen.
  • 04 Verbesserte Wartungsmerkmale: Abnehmbare Abdeckungen (vorne/nach oben) getrennt von Kabeln für einfachere Wartung; Harmonic-Getriebe auf YK-500XG bis YK1000XG mit Fettabdichtung, wodurch häufiges Nachschmieren entfällt.
  • 05 Trägheitsmomentkapazität der R-Achse: Niedrige R-Achsen-Trägheit reduziert Zykluszeiten bei großen Versätzen; direkt angekoppelter Geschwindigkeitsreduzierer an der Rotationsachse bietet hohes zulässiges Trägheitsmoment und ermöglicht Hochgeschwindigkeitsbetrieb bei Versatzlasten.
  • 06 Kompakt: Optimierte Kabelführung, kompakte Motorwahl und extrusionsbasierte Struktur führen zu den kleinsten Abmessungen in der Klasse.
  • 07 Resolver (robuste Positionsdetektion): Resolver-basierter Positionsdetektor ermöglicht robuste Regelung in geschlossener Schleife, resistent gegen Temperatur, Stöße, elektrische Störungen, Staub und Öl; Backup-Schaltung auf ca. ein Jahr erweitert.
  • 08 Zonensteuerung: Automatische Einstellung optimaler maximaler Beschleunigung/Verzögerung basierend auf Armstellung bei Start/Ende der Bewegung, um Motor/Getriebe-Überlastung zu verhindern und volle Leistung sicher nutzbar zu machen.
  • 09 Hohlwelle und Werkzeugflansch als Optionen: Optional Hohlwelle zur einfachen Verkabelung zu Greifern/Endwerkzeugen und optionaler Werkzeugflansch zur Befestigung von Werkzeugen (verfügbar bei angegebenen Modellen).
  • 10 Historie: Über 30 Jahre SCARA-Entwicklung und kontinuierliche Verbesserungen in der Produktfamilie.


Verfügbare Datenblätter / Modelldokumente
  • Datenblätter verfügbar für YK700XGL, YK700XG, YK800XG, YK900XG, YK1000XG, YK1200X, YK1200XG und zugehörige PDF-Dokumente.


Technische Daten
  • Serie / Modellname: YK-XG (Große SCARA-Roboter)
  • Armlängenbereich: 700 mm bis 1200 mm
  • Traglastbereich: 10 kg bis 50 kg
  • Riemenlose Direktantriebs-ZR-Achse (außer YK1200X)
  • Harmonic-Getriebe mit Fettabdichtung auf YK-500XG bis YK1000XG
  • Resolver-Positionsdetektor mit hoher Umgebungsbeständigkeit und ca. 1 Jahr Backup
  • Zonensteuerung: automatische Einstellung von Beschleunigung/Verzögerung nach Armstellung
  • Wählbare Optionen: Hohlwelle und Werkzeugflansch (angegebene Modelle wie YK250XG, YK350XG, YK400XG, YK500XGL, YK600XGL)
  • Hohe zulässige Trägheitsmomentkapazität der R-Achse zur verbesserten Handhabung exzentrischer/schwerer Lasten
  • Kompaktes Gehäuse durch optimierte Kabelführung und kompakten Motor
