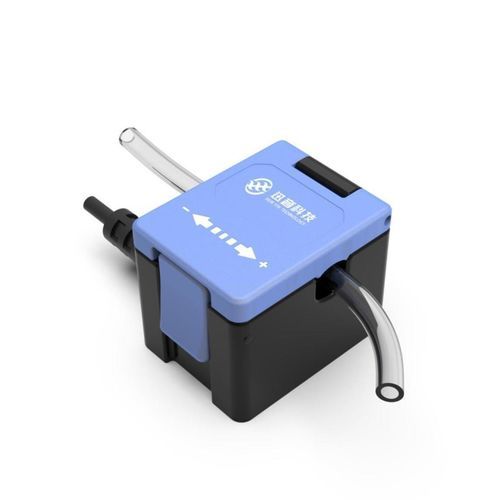

Ultraschall-Durchflussmesser CM series

Volumenfür Wasserfür Säure

Übersicht
Die CM-Serie ist ein klemmbare Ultraschall-Durchflusssensor / -durchflussmesser, kompakt und berührungslos, mit integrierter Elektronik. Er wird an flexiblen Kunststoffschläuchen befestigt, um den Durchfluss zu messen und Luftblasen oder größere Feststoffpartikel zu erkennen. Da der Sensor nicht mit dem Medium in Kontakt kommt, eignet er sich für hygienische oder kontaminationskritische Umgebungen wie Medizintechnik, Biopharma, Lebensmittel & Getränke, industrielle Automation und Laboratorien.

Hauptmerkmale

• Hohe Messgenauigkeit und Stabilität
• Berührungslose Messung — kein Kontakt mit dem Medium
• Bidirektionale Messung und Volumenberechnung; Blasenerkennung
• Integrierte Elektronik im Gehäuse — kompakt, kein externes Auswertegerät erforderlich
• Keine beweglichen Teile oder Verstopfungen; geringer Druckverlust

Hohe Genauigkeit
CM-Sensoren liefern präzise Messwerte innerhalb ihrer Messbereiche und unterstützen Prozesssteuerung sowie qualitätssensible Anwendungen.

Hygienische Sicherheit
Die berührungslose Messung verringert das Kontaminationsrisiko; daher sind CM-Modelle für medizinische, biopharmazeutische und lebensmitteltechnische Linien geeignet, in denen die Fluidintegrität entscheidend ist.

Mehrfunktionen
Neben Durchfluss und Volumenberechnung erkennen die Sensoren Luftblasen und lassen sich zur Dosierprüfung oder als Durchflussschalter in Automationssystemen einsetzen.

Kompaktes, integriertes Design
Die eingebettete Elektronik spart externe Verkabelung und erleichtert die Montage an Produktions- oder Prüfständen mit begrenztem Platz.

Keine Verstopfungen
Die Klemmmontage verhindert Verstopfungen und Toträume, sodass kontinuierliche Messung möglich ist, ohne den Mediumspfad zu unterbrechen.

Sensor-Kalibrierung
Die Kalibrierung kann an Schlauchmaterial, Abmessungen, Temperatur und Fluidtyp angepasst werden, um die Genauigkeit für die jeweilige Installation zu optimieren.

Produktauswahl
Art.-Nr. | Durchflussbereich | Genauigkeit | Schlauch OD | Schlauch ID
CM-016 | Default: 1000 mL/min; Max: 2000 mL/min | 0–200 mL/min: ±6 mL/min; 200–2000 mL/min: ±3% | 5/32" (4 mm) | 1/8" (3,2 mm) oder 4 mm
CM-019 | Default: 2000 mL/min; Max: 4000 mL/min | 0–200 mL/min: ±6 mL/min; 200–4000 mL/min: ±3% | 3/16" (4,8 mm) | 1/8" (3,2 mm) oder 5 mm
CM-025 | Default: 3000 mL/min; Max: 6000 mL/min | 0–300 mL/min: ±9 mL/min; 300–6000 mL/min: ±3% | 1/4" (6,4 mm) | 1/8" (3,2 mm) oder 6 mm
CM-038 | Default: 4000 mL/min; Max: 8000 mL/min | 0–500 mL/min: ±15 mL/min; 500–8000 mL/min: ±3% | 3/8" (9,5 mm) | 1/4" (6,4 mm) oder 9 mm
CM-050 | Default: 5000 mL/min; Max: 10000 mL/min | 0–700 mL/min: ±21 mL/min; 700–10000 mL/min: ±3% | 1/2" (12,7 mm) | 3/8" (9,5 mm) oder 13 mm
CM-063 | Default: 7000 mL/min; Max: 14000 mL/min | 0–900 mL/min: ±27 mL/min; 900–14000 mL/min: ±3% | 5/8" (15,9 mm) | 3/8" (9,5 mm) oder 16 mm
CM-075 | Default: 10000 mL/min; Max: 20000 mL/min | 0–1200 mL/min: ±36 mL/min; 1200–20000 mL/min: ±3% | 3/4" (19,1 mm) | 1/2" (12,7 mm) oder 19 mm
CM-100 | Default: 25000 mL/min; Max: 50000 mL/min | 0–2000 mL/min: ±60 mL/min; 2000–50000 mL/min: ±3% | 1" (25,4 mm) | 3/4" (19,1 mm) oder 25 mm

Technische Daten

• Messbare Medien: Wasser, Kochsalzlösung, Blut, Getränke, Lacke (wenige Feststoffe)
• Genauigkeit: ±3% RD plus Nullpunktdrift (typisch, Wasser bei 22 ±3 °C)
• Kalibrierung: werkseitig und kundenspezifisch für Schlauch und Fluid
• Geeignete Schläuche: PVC, Silikon, PTFE, PE
• Gehäusematerial: Aluminium oder Edelstahl
• Fluidtemperatur: 0°C bis 60°C (je nach Variante bis 90°C)
• Lagerungstemperatur: -20°C bis 70°C
• Versorgungsspannung: 5–30 VDC
• Stromaufnahme: < 20 mA (ohne externe Last)
• Ausgang: RS485 (CM-Serie); Zubehör verfügbar (USB-Konverter, Sensor-Toolbox mit Display)
