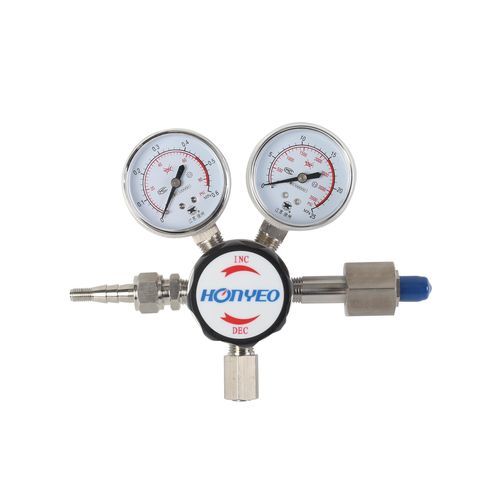

Gasdruckregler YQJG (F) series

MembraneinstufigMessing

Produktübersicht
Die Panel-Druckregler der Serie YQJG(F) (Modelle YQJG(F)-＊a, YQJG(F)-＊b, YQJG(F)-＊c) werden zur Präzisionsdruckregelung von Hochdruckgasen wie hochreinen Gasen und Standardmischgasen eingesetzt. Sie können in Rohrleitungen und Instrumententafeln montiert werden und finden breite Anwendung in Mess- und Regeltechnik, Chemie, Lebensmittelindustrie, Umweltschutz und ähnlichen Bereichen.

Produktmerkmale

• Einstufiger Druckregler, geeignet zur Montage in Rohrleitungen und Instrumententafeln.
• Materialausführungen: Messing für nicht-korrosive Gase; Edelstahl 316L für korrosive Gase.
• Ventilmembrane: Metallmembrane; Dichtungsmaterialien: PTFE (vermeidet sekundäre Verunreinigungen bei hochreinen Gasen).
• Einfache und zweckmäßige Struktur mit integriertem Mehrkanal-Filter; ausgelegt für lange Lebensdauer und den Einsatz mit verschiedenen Gasen.
• Hochdruckfeste Konstruktion mit ausgezeichneter Dichtheit; geeignet für die Präzisionsdruckregelung von Hochdruckgasen und Standardmischgasen.

Modelvarianten / Hinweise zur Modellauswahl

• Verfügbare Modellgruppen: YQJG(F)-＊a, YQJG(F)-＊b, YQJG(F)-＊c (verschiedene Ausführungen je nach Anschluss/Anordnung und Einsatz).
• Modellauswahlhilfe und Durchflusskennlinien sind als Abbildungen/Diagramme verfügbar, um die Auswahl unter unterschiedlichen Betriebsbedingungen zu unterstützen.

Anwendungen

• Präzisionsdruckregelung von hochreinen Gasen und Standardmischgasen.
• Instrumente und Messgeräte, chemische Prozesse, Lebensmitteltechnik, Umweltschutz und verwandte Industrien.

Technische Daten

• Max. Einlassdruck: 15 MPa
• Auslassdrücke (Optionen): 0,12 MPa / 0,2 MPa / 0,45 MPa / 0,75 MPa
• Druckstabilisierung: Bei einer Gasquellen-Druckspanne von 5–15 MPa ändert sich der Ausgangsdruck bei einer Änderung des Eingangsdrucks um 1 MPa um nicht mehr als 7 x 10^-3 MPa.
• Durchflusseigenschaft: Wenn der Eingangsdruck > 2 MPa ist und der Durchfluss innerhalb des Nennbereichs geregelt wird, sollte die Änderung des Ausgangsdrucks nicht größer sein als ±6% der Messobergrenze des Ausgangsdruckmanometers.
• Interne und externe Leckagerate: < 5 x 10^-9 Pa·m³/s
• Ventil-/Dichtungsmaterialien: Metallmembran (Ventil), PTFE (Dichtungen)
• Materialoptionen: Messing / Edelstahl 316L
• Integrierter Mehrkanal-Filter
• Außenmaße: siehe Abbildungen im Produktblatt/Diagramm
• Verpackungsgröße: 205 x 175 x 145 mm
