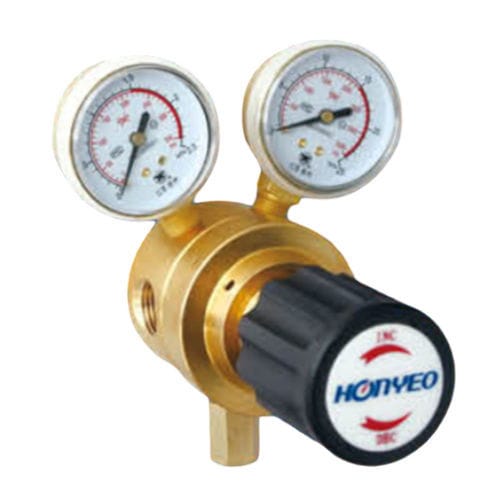

Gasdruckregler JE

MembraneinstufigIndustrie

Produktbeschreibung
JE-Membrandruckminderer liefern einen stabilen Ausgangsdruck und werden hauptsächlich in Gassystemen mit mittlerem Durchfluss eingesetzt. Sie eignen sich für Labore, gasphasige Analysen, Prüfgeräte, die petrochemische Industrie, Gassteuerungsanlagen und Spülsysteme.

Produktmerkmale

• Einstufige Druckmindererstruktur für mittleren Durchfluss
• Harzdichtungs-/harte Dichtungsbauweise für Membrane und Gehäuse
• Anschlussgewinde des Hauptkörpers: NPT1/2

Technische Parameter

• Eingangsdruck: 3,5 MPa; 15 MPa
• Ausgangsdruck: 0,25 MPa; 0,45 MPa; 0,75 MPa; 1,2 MPa; 1,5 MPa
• Anwendbare Temperatur: -20 °C bis 60 °C
• Leckagerate: 2 × 10^-8 Pa·m^3/s
• Sicherheitsdruck: 1,5 × des maximalen Ausgangsdrucks
• Durchflusskennwert (CV): 1,2

Montagezeichnung
Montagezeichnungen und Aufbauabbildungen sind verfügbar (mehrere technische Zeichnungen/Abbildungen zur Einbaulage und Abmessungen).

Durchflusskennlinie
Durchflusskennlinien und grafische Kennfelder sind vorhanden (Diagramme zeigen das Durchflussverhalten bei verschiedenen Druckdifferenzen).

Spezifikationen

• Produkttyp: Einstellbarer Membrandruckminderer, Panel-Montage (Panel-Druckregler)
• Serie/Modell: JE
• Anschlussgewinde Hauptkörper: NPT1/2
• Eingangsdruckoptionen: 3,5 MPa; 15 MPa
• Ausgangsdruckoptionen: 0,25 MPa; 0,45 MPa; 0,75 MPa; 1,2 MPa; 1,5 MPa
• Betriebstemperaturbereich: -20 °C bis 60 °C
• Leckagerate: 2 × 10^-8 Pa·m^3/s
• Sicherheitsdruck: 1,5 × maximaler Ausgangsdruck
• Durchflusskennwert (CV): 1,2
