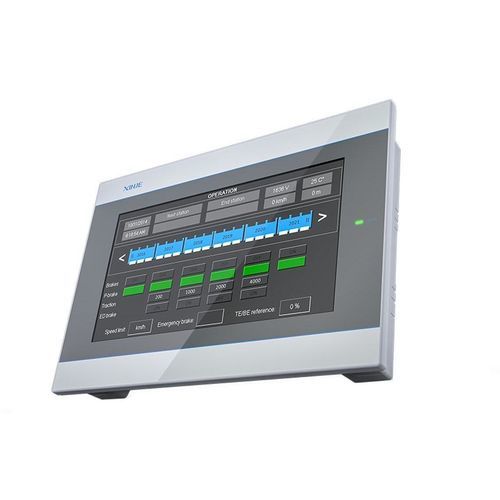

HMI mit resisitivem Touchscreen TS5 series

einbaufähig1920 x 10801024 x 600

Übersicht
Die TS5‑Serie IoT‑Mensch‑Maschine‑Schnittstellen (HMI) stellt zentrale IoT‑Funktionen für zentrale Überwachung, Fernwartung, Multi‑Terminal‑Ansicht und vielfältige Protokoll‑Schnittstellen bereit, um den Informationsaustausch in automatisierten und intelligenten Fertigungsumgebungen zu unterstützen.

Hauptmerkmale

• Zentrale IoT‑Funktionen: Fernwartung, Multi‑Terminal‑Ansicht, vielfältige Protokoll‑Schnittstellen.
• Nahtlose Anbindung an XINJE Cloud für zentrale Geräteüberwachung, Datenspeicherung, Alarm‑Push und X‑Data‑Import.
• Keine Gateway‑Notwendigkeit: optionales WiFi oder 4G für drahtlose Vernetzung; optionale XINJE IoT‑Netzwerkkarte, Plug‑and‑Play ohne Aktivierung.
• VNC‑Remote‑Desktop‑Support zur Echtzeit‑Bildüberwachung und Steuerung von PC oder mobilen Geräten.
• Remote‑Transparent‑Transmission ermöglicht PLC‑Programmdownload per Ethernet/4G/WiFi ohne physische Kabel.
• Verschiedene Upload/Download‑Methoden: Type‑C, USB‑Stick, LAN oder Remote‑Übertragung.
• Streaming‑Media und Netzwerk‑Kamera‑Anbindung für fern‑Echtzeit‑Videoüberwachung (TS5D‑Variante unterstützt Videoüberwachung und voreingestellte Wiedergabe).
• CODESYS‑Label‑Kommunikation über API von XINJE Cloud zur Erleichterung der IT/OT‑Integration.
• Unterstützung gängiger Industrieprotokolle wie MQTT, TCP/IP und OPC UA.

Konnektivität & Cloud

• Direkter Zugang zur XINJE Cloud: zentrale Geräteüberwachung, Datenspeicherung, Alarm‑Push und BI‑Analyse für Vor‑Ort‑Visualisierungen.
• Schneller IT/OT‑Datenkanal unterstützt MQTT, TCP/IP, OPC UA und verwandte Protokolle.

Multimedia & Video

• Unterstützung für Streaming‑Media und voreingestellte Videowiedergabe; Audiounterstützung verbessert die Wiedergabequalität.
• TS5D unterstützt die Anbindung von Netzwerk‑Kameras für die fern‑Echtzeitüberwachung spezifischer Bereiche.

Fernverwaltung & Wartung

• Fernwartung und transparente Transmission ermöglichen Programmdownload und Systemwartung über Ethernet/4G/WiFi.
• VNC‑Support erlaubt die Fernsteuerung und Echtzeitüberwachung von PCs oder mobilen Geräten.

Einsatzszenarien

• Zentrale Produktionsüberwachung und Remote‑Wartungsabläufe.
• IT/OT‑Integrationsprojekte mit Bedarf an Cloud‑Konnektivität und Protokollkonvertierung.
• Standorte mit Bedarf an integrierter Fern‑Videoüberwachung über das HMI.

Technische Daten / Spezifikationen

• Prozessor: ARM Cortex‑A7.
• Taktfrequenz: Optionen 1,2 GHz / 1,0 GHz.
• Speicher: 256 MB.
• Speicherplatz: Großkapazitätsspeicher (modellabhängig).
• Drahtlos: optionales WiFi oder 4G; optionale XINJE IoT‑Netzwerkkarte (Plug‑and‑Play, keine Aktivierung erforderlich).
• Schnittstellen: Type‑C, USB (unterstützt USB‑Stick), LAN.
• Protokolle & Support: MQTT, TCP/IP, OPC UA, VNC‑Remote‑Desktop, API für CODESYS‑Label‑Kommunikation.
• Cloud‑Integration: kompatibel mit XINJE Cloud für Geräteüberwachung, Datenspeicherung, Alarm‑Push, X‑Data‑Import und BI‑Analyse.
• Remote‑Transparent‑Transmission: PLC‑Programmdownload via Ethernet/4G/WiFi.
• Multimedia: Streaming und Netzwerk‑Kamera‑Support; TS5D‑Variante unterstützt Videoüberwachung und voreingestellte Wiedergabe.
• Upload/Download‑Methoden: Type‑C, USB‑Stick, LAN oder Remote‑Übertragung.
