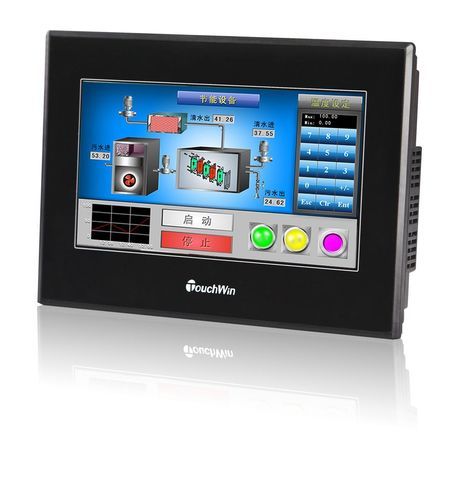

All-in-one-HMI ZG series

mit resisitivem TouchscreeneinbaufähigIP65

Übersicht
Die ZG-Serie vereint die PLC-Funktionen der XD-Serie und die HMI-Funktionen der TG-Serie in einem Gerät. Sie bietet RS232-, RS485-, USB-B- und USB-A-Anschlüsse für Programm-Download, Kommunikation und Datensicherung. Erhältlich mit 4,3- oder 7-Zoll-Touch-Display, 16,77 Millionen Farben und 128 MB Bildschirmspeicher. Bestimmte fortgeschrittene Motion- und Hochgeschwindigkeits-I/O-Funktionen sind modellabhängig (ZG1 hat eingeschränkten Funktionsumfang).

Hauptmerkmale

• Integration von XD-PLC- und TG-HMI-Funktionen
• Schnittstellen: RS232, RS485, USB-B, USB-A für Download, Kommunikation und Datensicherung
• Display-Optionen: 4,3 Zoll oder 7 Zoll Touchscreen
• Farbtiefe: 16,77 Millionen Farben (24 Bit)
• Bildschirmspeicher: 128 MB
• Touch-Bedienung unterstützt

Technische Daten

• I/O-Punkte: 20–30 Punkte
• Befehlsausführungszeit: 0,05 μs
• Schnittstellentypen: RS232, RS485, USB-B, USB-A
• High-Speed Zähleingang: 3–4 Kanäle (nicht unterstützt bei ZG1)
• High-Speed Impulsausgang: 2–4 Achsen, 100 kHz (nicht unterstützt bei ZG1)
• Motion-Steuerung: lineare und Kreisinterpolation (ZGM-Unterstützung)
• Bildschirmspeicher: 128 MB
• Anzeige: 4,3 / 7 Zoll Touch; 16,77 Millionen Farben

Typische Anwendungen
Geeignet für Maschinensteuerung, Automatisierungsausrüstung, Verpackungs- und Fertigungslinien, bei denen ein integriertes PLC+HMI Platz spart und die Verkabelung vereinfacht. Für Motion- und Hochgeschwindigkeits-I/O-Anforderungen höhere ZG-Modelle wählen.
