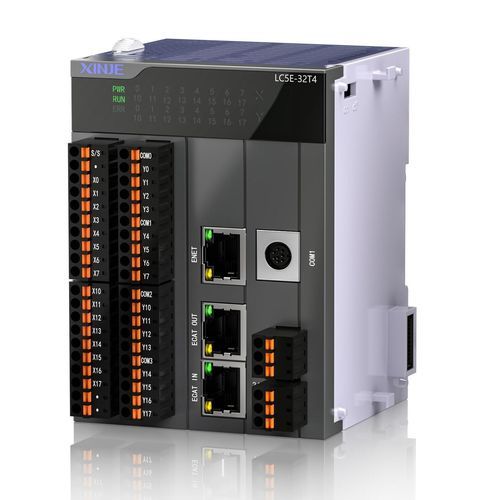

EtherCAT-SPS LC5E-32T4

kompakt16 E16 A

Übersicht
Kompatibel mit allen XL5E-Funktionen arbeitet die LC5E-Serie als EtherCAT-Slave zur Interaktion mit der Masterstation. Sie unterstützt Ethernet-Kommunikation, EtherCAT-Bus, Erweiterungsmodule rechts und ein ED-Modul links. Hochgeschwindigkeitskommunikation sowie flexible Konfiguration und Erweiterung decken unterschiedliche Anwendungsszenarien ab und erhöhen die Systemeffizienz.

Nahtlose Synchronisation — flexibel und zuverlässig
EtherCAT-basierte synchrone Kommunikation und modulare Erweiterung ermöglichen koordiniertes Steuern verteilter Geräte und verbessern Zeitgenauigkeit sowie Determinismus des Systems.

Schnelle, stabile Datenübertragung
Der Datenaustausch zwischen Master und Slave erfolgt über den EtherCAT-Bus und unterstützt eine maximale PDO-Größe (Ein-/Ausgang) von 1280 Byte. Dies beschleunigt die Systemreaktionszeit und erhöht die Regelgenauigkeit bei Integration, Datenerfassung und -verarbeitung.

Vereinfachte Dateninteraktion und -konfiguration
Die Schnittstellenbasierte Konfiguration ermöglicht schnellen Datenaustausch zwischen Master und Slave ohne komplexe Programmierschritte. Die I/O-Mapping-Oberfläche des Masters liest vom Slave konfigurierte Adressen und zeigt die Zuordnung zwischen Master- und Slave-Adressen anschaulich an.

Verteilte Steuerung zur Entlastung des Masters
Die Slave-PLC kann verteilte Systemdaten (Temperatur, Druck, Durchfluss usw.) sammeln und an die Master-PLC oder übergeordnete Systeme zur Verarbeitung weiterleiten, wodurch Steueraufgaben verteilt und die CPU-Last des Masters reduziert wird.

Umfassende Vernetzung — flexibel und kompatibel
Standard RJ45-Ethernetanschluss für schnelle Kommunikation. Unterstützte Protokolle: Modbus-TCP, Modbus-RTU/ASCII, TCP/IP. Serielle Kommunikation: 1 × RS232 und 1 × RS485. Flexible Topologien: Linien- und Sternverdrahtung.

Lokale Erweiterungsmöglichkeiten
LC5E-32T4 kann bis zu 16 rechte Erweiterungsmodule und 1 linkes ED-Modul aufnehmen, einschließlich I/O-, Analog-, Temperatur-, Wägemodule usw., um mehrdimensionale Steueranforderungen zu erfüllen.

Solide Grundfunktionen

• 4-Kanal Zählung mit hoher Geschwindigkeit @ 50 kHz / 80 kHz
• 4-Achsen 100 kHz synchrone Hochgeschwindigkeitspositionierung
• Max. unterstützte I/O-Punkte: 542
• Programmspeicher: 1 MB
• Unterstützt Online-Download
• Programmiersprachen: LD und C
• Grundbefehlsverarbeitungszeit: 0,01–0,03 μs
• Effiziente Inbetriebnahme und verbesserte Systemstabilität
• Steckbare Anschlüsse für schnelle Verdrahtung und Wartung
• Schlankes Design geeignet für beengte Einbausituationen

Technische Daten

• Serie: LC5E series EtherCAT slave controller
• EtherCAT-Unterstützung mit max. PDO-Größe: 1280 Byte
• Ethernet: Standard RJ45
• Protokollunterstützung: Modbus-TCP, Modbus-RTU/ASCII, TCP/IP
• Serielle Schnittstellen: 1 × RS232, 1 × RS485
• Lokale Erweiterung: bis zu 16 rechte Erweiterungsmodule + 1 linkes ED-Modul (I/O, analog, Temperatur, Wäge etc.)
• Max. I/O-Punkte: 542
• Programmspeicher: 1 MB
• Hochgeschwindigkeitszählung: 4 Kanäle @ 50 kHz / 80 kHz
• Hochgeschwindigkeitspositionierung: 4-Achsen @ 100 kHz synchron
• Befehlsverarbeitungszeit: 0,01–0,03 μs
• Programmiersprachen: LD und C
