Digitales Magnetometer CTM-6W

Übersicht

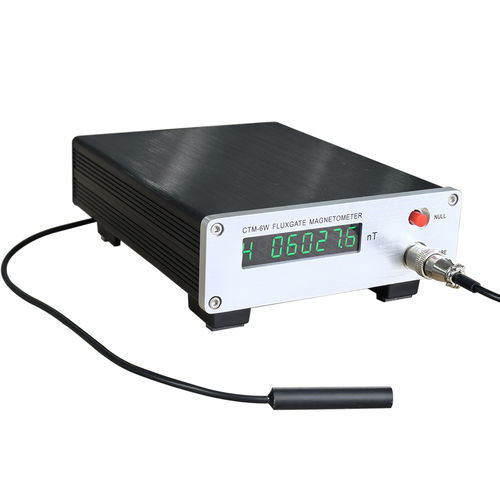

Das CTM-6W ist ein tragbares einkomponentiges Fluxgate-Magnetometer zur Messung schwacher Gleichfeldgrößen. Typische Anwendungen: Prüfung magnetischer Abschirmungen, Messung von Feldern erzeugt durch Messspulen, Restmagnetismus von Materialien und direkte Messung der Erdmagnetfeldkomponenten mit sechsstelliger Auflösung. Das Gerät kann Daten über eine RS-232-Schnittstelle ausgeben und ist für den Feldeinsatz und Kalibrieraufgaben ausgelegt.

Hauptleistungskennwerte des CTM-6W

• Messbereich: ± 99999.9 nT (1 Gs)
• Auflösung: 0.1 nT (sechsstellige Anzeige)
• Statisches Rauschen: < 0.2 nT (p-p)
• Restmagnetischer Offset: < 10 nT
• Genauigkeit: 0.05% ± 10 nT
• Anzeige: LED, sechsstellig
• Ausgang: RS232 mit optischer Trennung, ASCII
• Nulloffset-Kompensation: Zero-Taste auf der Front (setzt jeden Punkt des Bereichs auf Null)
• Aufwärmzeit: 15 min
• Stromversorgung: interne 12 V Lithium-Batterie oder externes Ladegerät
• Sondendimensionen: Φ8 mm × 50 mm; Gehäuse: 130 × 170 × 55 mm
• Batterielaufzeit: ~15 Stunden kontinuierlich

Bedienung und Hinweise

• Sonde in die Frontbuchse einsetzen und Gerät einschalten (Rückseite). Die Anzeige zeigt das axiale Feld der Sonde an (z. B. H-98765.4 nT; ein führendes „-“ bedeutet entgegengesetzte Richtung).
• Drücken Sie die Zero-Taste, um P 00000.0 anzuzeigen — dies setzt die Anzeige auf Null, um kleine Änderungen gegenüber einem Referenzwert zu messen. Erneutes Drücken hebt die Kompensation auf.
• RS232-Schnittstelle (Rückseite): 9-poliger Standardstecker; Kommunikation: asynchron 8 Bit, 8 Datenbits, keine Parität, 1 Stoppbit; Baudrate 19200; ASCII-Ausgabe. Senden Sie 's' zum Starten der Datenübertragung und 'q' zum Stoppen.
• Die interne Batterie ermöglicht etwa 15 Stunden Dauerbetrieb. Bei entladener Batterie schaltet die Anzeige ab. Das mitgelieferte Ladegerät wird an die Rückbuchse angeschlossen, lädt die Batterie und kann das Gerät während des Ladevorgangs mit Strom versorgen (auch wenn das Gerät ausgeschaltet ist).

Anwendungsbeispiel
Zur Messung des schwachen axialen Feldes in einem magnetischen Abschirmrohr mit einem einkomponentigen Fluxgate: Sonde achsengleich mit der Rohrachse platzieren und Messwert B1 notieren; Sonde um 180° drehen und B2 notieren (inkl. Vorzeichen). Feld im Rohr = (B1 - B2) / 2. Nullpunkt (Geräte-Rest) = (B1 + B2) / 2.

Vorsichtsmaßnahmen

• Sonde und Gehäuse sorgfältig behandeln; Quetschungen, Stöße oder Stürze vermeiden.
• Sonde von starken Magnetfeldern fernhalten, um Magnetisierung zu vermeiden.
• Sonde und Gehäuse sind ein gepaarter Satz und müssen zusammen verwendet werden.
• Nur das mitgelieferte, dafür vorgesehene Ladegerät verwenden.
• Zur Erhaltung der Batterie mindestens einmal im Monat aufladen, wenn das Gerät nicht verwendet wird.

Technische Daten

• Modell: CTM-6W (tragbares Fluxgate-Magnetometer)
• Messbereich: ± 99999.9 nT (1 Gs)
• Auflösung: 0.1 nT (sechsstellige Anzeige)
• Statisches Rauschen: < 0.2 nT (p-p)
• Restmagnetischer Offset: < 10 nT
• Genauigkeit: 0.05% ± 10 nT
• Anzeige: LED, sechsstellig
• Ausgang: RS232 mit optischer Trennung, ASCII
• Serielle Parameter: 19200 Baud, 8 Datenbits, keine Parität, 1 Stoppbit
• Nulloffset-Kompensation: Zero-Taste auf der Front
• Aufwärmzeit: 15 Minuten
• Stromversorgung: interne 12 V Lithium-Batterie oder externes Ladegerät; Ladegerät kann Gerät mit Strom versorgen und die Batterie laden, wenn das Gerät ausgeschaltet ist
• Batterielaufzeit: ~15 Stunden kontinuierlich
• Sondendimensionen: Φ8 mm × 50 mm
• Gehäusedimensionen: 130 × 170 × 55 mm
