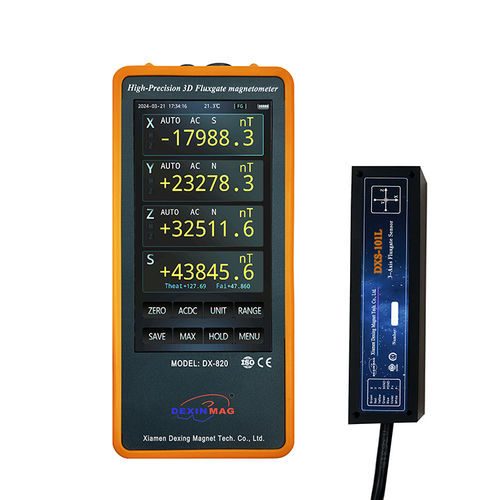

3-Achs-Magnetometer DX-820

USBdigital

Der DX-820 ist ein handgeführtes triaxiales Fluxgate‑Magnetometer zur Messung schwacher Magnetfelder im nT‑Bereich für wissenschaftliche Forschung und industrielle Prüfungen. Es vereint eine hochempfindliche triaxiale Fluxgate‑Sonde, fortschrittliche Analog/Digital‑Erfassung und eine kapazitive Touchscreen‑Schnittstelle für den Einsatz im Feld und im Labor.

Hauptmerkmale

• Kapazitiver Touchscreen mit einstellbarer Hintergrundbeleuchtung
• AC/DC‑Magnetfeldmessung
• Orthogonalitätskorrektur‑Algorithmus
• 5¾‑stellige Anzeigeauflösung
• Intelligente (automatische) Bereichsumsschaltung
• FFT‑Analyse mit Spektrumsanzeige
• Mehrsprachige Anzeige (Chinesisch und Englisch)
• Intelligente Sondenerkennung
• Hoch-/Niedriggeschwindigkeitsumschaltung
• Anzeigen gemessener Werte und Kurven (3D und pro Achse)
• Sphärische Koordinatenanzeige (Vektor und Neigungs/Deflexionswinkel)
• 3‑kanaliger Analogausgang (BNC)
• Anzeige von Extrem-/Maximalwerten und Peak‑Hold
• Ultraniedriges Sensorsrauschen
• Schwellwerterkennung mit 3D‑Alarmmodi (Keiner / Innerhalb Bereich / Außerhalb Bereich)
• Daten­speicherung (einzeln/kontinuierlich), Rückruf und Export
• USB‑C (TYPE‑C) Datenkommunikation; allgemeiner Befehlssatz, LabVIEW‑kompatibel

Funktionen und Benutzeroberfläche

• Messoberfläche zeigt: 3D‑Magnetwert, Vektorwert, Deflexions/Neigungswinkel, Bereich, AC/DC‑Modus, Feldrichtung, Einheit, Zeit, Sonden‑ID und Batterie‑Ladezustand
• Touch‑Tasten für Nullstellung, AC/DC‑Umschaltung, Einheitenwechsel, Bereichswechsel, Daten­speicherung, Max/Min‑Anzeige, Bildschirmhaltefunktion und Menü
• Menüeinstellungen: Schwellenwerte, Versionsinfo, Kurvenansicht, Kommunikations­einstellungen, Geräte­einstellungen, Kalibrierung, Speichern/Anzeigen
• Kurvenfunktion: dreidimensionale Zeitbereichs‑Kurven, Einachsenanzeige, Peak‑Erkennung und FFT (0–2048 Hz) mit Peak‑Amplitude/Frequenz
• Host‑PC‑Software: Echtzeit‑Überwachung, Aufzeichnung/Plotting, automatische Sonden­kalibrierung, Auto‑Zero, Auto‑Range, Schwellenalarme sowie Zeit-/Helligkeits­einstellungen

Anwendungen

• Überwachung des natürlichen Erdmagnetfelds, von Labor‑ und Weltraum‑Magnetfeldern
• KALIBRIERUNG magnetischer Abschirmungen und Feldquellen
• Erkennung schwacher Magnetfelder bei geologischer Erkundung und Bohrsystemen in der Erdölindustrie
• Messung der Dämpfung und Abschirmwirkung magnetischer Abschirmungen und magnetisch abgeschirmter Räume
• Dipolmoment‑ und Restfeldprüfung von Satellitenkomponenten
• Kalibrierungsstandards für Fluxgate‑ und magnetoresistive Magnetometer sowie andere Sensoren
• Überwachung von Erdbeben‑Vorzeichen, Vulkanbeobachtung und ähnliche geophysikalische/umweltbezogene Arbeiten
• Flug- und marinemagnetische Messungen; Forschung zu schwachen Magnetfeldern in der Biowissenschaft

Technische Daten

• Modell: DX-820 (handgeführtes triaxiales Fluxgate‑Magnetometer)
• Sonden‑Optionen und Bereiche: wählbar ±100 μT und ±1000 μT
• Anzeigeeinheiten: nT, μT, mGs
• Auflösung: 0,1 nT
• Genauigkeit: DC ≤ 0,5 % RDG; AC ≤ 1 % RDG
• Host‑Bandbreite: 50 kHz
• Ansprechfrequenz: ≤ 2 kHz
• Sensorrauschen: 10 bis ≤20 pTrms/√Hz bei 1 Hz
• 3D‑Orthogonalitätsfehler: < 1°
• Hysterese: < 2 nT bei 1 × Vollbereich
• Temperaturkoeffizient des Fehlers: ±1 nT/℃ (eine Bandbreite) und ±10 nT/℃ (erweiterte Bandbreite)
• Aufwärmzeit / Skalierung: Skalierfähigkeit in 15 Minuten
• AC‑Bereiche (≤100 Hz): ±100 μT / ±1000 μT
• AC (>100 Hz) (RMS): ±50 μT (RMS) / ±500 μT (RMS)
• Abmessungen (Hauptgerät): 195 mm × 90 mm × 40 mm
• Sondengröße (Standard): 24 mm × 24 mm × 109 mm; Miniatursonde: 20 mm × 20 mm × 20 mm (für Messungen in engen Räumen)
• Display: 5‑Zoll kapazitiver Touchscreen, Auflösung 720 × 1280
• Analoge Schnittstelle: BNC (3‑kanaliger Analogausgang)
• Kommunikation: TYPE‑C (USB‑C)
• Stromversorgung: integrierte Lithiumbatterie
• Leistungsaufnahme: 4,2 W
• Dauerbetrieb (Batterie): ≈3,5 Stunden
• Adaptersonde (Standard): 3D‑Fluxgate‑Sensor DXS‑101L
• Gewicht Hauptgerät: 362,8 g
• Unterstützte Software: Host‑PC‑Software mit Aufzeichnung/Plotting, automatischer Sondenkalibrierung, Echtzeit‑Serienübertragung und Abfrage per Fixbefehlen
