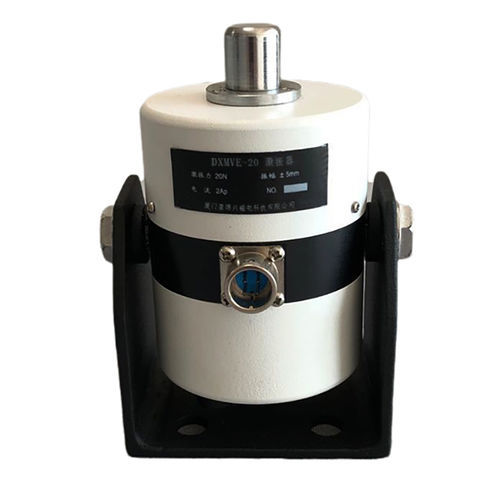

Elektrodynamischer Schwingerreger DXEV series

Produktbeschreibung
Die Baureihe DXEV elektromagnetischer Schwingungserreger ist ein Aktuator, dessen Austrittskraft proportional zum Strom durch die Spule ist. Sie bietet schnelle Reaktion, große Ausschläge und hohe Linearität und ist für eine einfache Montage und Integration in industrielle Prüfstände und aktive Schwingungsregelsysteme ausgelegt.

Anwendungen

• Aktive Schwingungsisolation und aktive Dämpfung
• Simulation von Schwingungsquellen
• X-Y-Plattformen und Plattformen mit sechs Freiheitsgraden
• Vibrationsprüfungen für Flugzeuge, Raketen, Automobile, Schiffe, Züge, Werkzeugmaschinen, Brücken, Staudämme und Gebäude
• Ermüdungsprüfungen von Teilen und Komponenten; Vibrationsalterung

Übersicht
Die Baureihe ist kompakt und leicht, mit hoher Effizienz, geringer Verzerrung und energiesparendem Betrieb. Sie eignet sich für hochpräzise Positionierungsaufgaben, leistungsfähige Schwingungsregelung und Labor- oder Feldtests, die eine lineare Kraftausgabe und schnelle dynamische Reaktion erfordern.

Technische Daten

• Baureihenname: DXEV series
• Modelle und Parameter:
  • DXEV-20
    • Maximale Erregerkraft (N): ≥20 N
    • Frequenzbereich (Hz): 0-5000 Hz
    • Maximale Amplitude (mm): +5 mm
    • Kraftkonstante (N/A): ≥8
    • Maximaler Spitzenstrom (A): 2.5 A
    • Betriebstemperatur: -30℃ - 70℃
    • Betriebsfeuchte: ≤95% R.H
    • Gewicht (Kg): 1 Kg
    • Abmessungen (mm Durchmesser x Höhe): Φ65 x 82.5
    • Optionales Leistungsverstärkermodell: DXACP-20
  • DXEV-50
    • Maximale Erregerkraft (N): ≥50 N
    • Frequenzbereich (Hz): 0-3000 Hz
    • Maximale Amplitude (mm): +5 mm
    • Kraftkonstante (N/A): ≥16
    • Maximaler Spitzenstrom (A): 3 A
    • Betriebstemperatur: -30℃ - 70℃
    • Betriebsfeuchte: ≤95% R.H
    • Gewicht (Kg): 3.5 Kg
    • Abmessungen (mm Durchmesser x Höhe): Φ109 x 133
    • Optionales Leistungsverstärkermodell: DXACP-50
  • DXEV-200
    • Maximale Erregerkraft (N): ≥200 N
    • Frequenzbereich (Hz): 0-2000 Hz
    • Maximale Amplitude (mm): ±10 mm
    • Kraftkonstante (N/A): ≥8
    • Maximaler Spitzenstrom (A): 25 A
    • Betriebstemperatur: -30℃ - 70℃
    • Betriebsfeuchte: ≤95% R.H
    • Gewicht (Kg): 15.5 Kg
    • Abmessungen (mm Durchmesser x Höhe): Φ190 x 175
    • Optionales Leistungsverstärkermodell: DXACP-200C
  • DXEV-500
    • Maximale Erregerkraft (N): ≥500 N
    • Frequenzbereich (Hz): 0-2000 Hz
    • Maximale Amplitude (mm): ±10 mm
    • Kraftkonstante (N/A): ≥16
    • Maximaler Spitzenstrom (A): 32 A
    • Betriebstemperatur: -30℃ - 70℃
    • Betriebsfeuchte: ≤95% R.H
    • Gewicht (Kg): 28 Kg
    • Abmessungen (mm Durchmesser x Höhe): Φ190 x 245
    • Optionales Leistungsverstärkermodell: DXACP-500G
  • DXEV-1000
    • Maximale Erregerkraft (N): ≥1000 N
    • Frequenzbereich (Hz): 0-800 Hz
    • Maximale Amplitude (mm): ±10 mm
    • Kraftkonstante (N/A): ≥16
    • Maximaler Spitzenstrom (A): 64 A
    • Betriebstemperatur: -30℃ - 70℃
    • Betriebsfeuchte: ≤95% R.H
    • Gewicht (Kg): 88 Kg
    • Abmessungen (mm Durchmesser x Höhe): Φ260 x 360
    • Optionales Leistungsverstärkermodell: DXACP-1000
