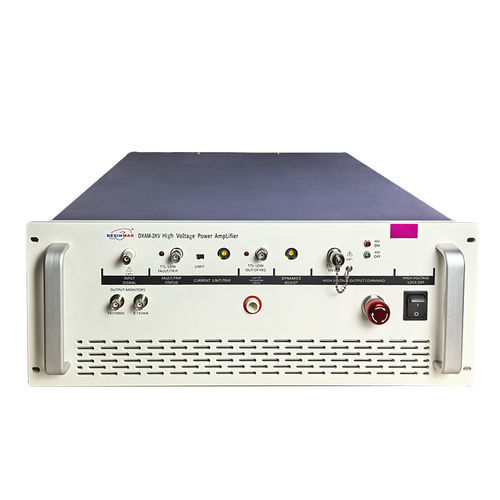

Hochspannungsverstärker DXAM series

LeistungSpannungdigital

Übersicht

Die DXAM-Serie Hochspannungsverstärker ist ein AC/DC-Laborverstärker, konzipiert zur Verstärkung von Eingangssignalen und zur Bereitstellung kontrollierter Hochspannungsausgänge für definierte Lasten innerhalb festgelegter Verzerrungsgrenzen. Kompatibel mit üblichen Signalgeneratoren, eingesetzt in Prüfständen und Forschung & Entwicklung.

Funktionsprinzip des Hochspannungsverstärkers

Der Verstärker wandelt eine Eingangsspannung in eine hochspannungsfähige Ausgangsform um, geeignet zum Ansteuern von Hochspannungs- und kapazitiven Lasten, mit Vier-Quadranten-Betrieb und DC-Vorspannungsfähigkeit je nach Modell.

Hauptmerkmale

• Vier-Quadranten-Ausgangsarchitektur zum Antrieb kapazitiver und komplexer Lasten
• Closed-Loop-Regelung für hohe Genauigkeit und stabile Ausgabe
• Kurzschluss- und Überlastschutz zum Schutz der Anlage
• Stabile Ausgabe, geeignet für programmierbare Netzteilanwendungen
• Niedriges Ausgangsrauschen für hochpräzise Messungen
• Digital einstellbare Spannungsverstärkung und bei ausgewählten Modellen programmierbare/speicherbare Verstärkungsprofile

Serien-Highlights

• DXAM-2KV-Serie: Differentielle Ausgangsspannung bis 1600 Vpp (±800 Vp); digital einstellbare Verstärkung mit Ein-Klick-Speicherung; dualkanal-synchron einstellbare Ausgabe.
• DXAM-4KV-Serie: Optimiert für AC- und DC-Verstärkung; ausgewogene Leistung für Mittelspannungs-Laboranwendungen.
• DXAM-10KV-Serie: Hochspannungs-DC/AC-Verstärkung mit numerisch einstellbarer Verstärkung und DC-Vorspannung für erweiterte Testanforderungen.

Technische Daten

• Modelle: DXAM-4KV; DXAM-10KV (DXAM-Serie)
• Ausgangsspannungsbereich: DXAM-4KV = 0 bis ±4 kV DC oder Spitzenspannung AC; DXAM-10KV = 0 bis ±10 kV DC oder Spitzenspannung AC
• Ausgangsstrombereich: DXAM-4KV = 0 bis ±10 mA DC oder Spitzenspannung AC; DXAM-10KV = 0 bis ±40 mA DC oder Spitzenspannung AC
• Eingangsspannungsbereich: 0 bis ±10 V DC oder Spitzenspannung AC (modellabhängig)
• Eingangswiderstand: 25 kΩ
• DC-Spannungsverstärkung: DXAM-4KV = 400 V/V; DXAM-10KV = 1000 V/V
• Genauigkeit der DC-Verstärkung: Besser als 0,2% des Messbereichs
• DC-Offsetspannung: DXAM-4KV = unter ±1 V; DXAM-10KV = unter ±2 V
• Ausgangsrauschen: DXAM-4KV weniger als 30 mV rms; DXAM-10KV weniger als 40 mV rms
• Slewrate (10% bis 90%): DXAM-4KV größer als 1000 V/µs; DXAM-10KV größer als 750 V/µs
• Klein-Signal-Bandbreite (-3 dB): besser als 10 kHz
• Groß-Signal-Bandbreite (-3 dB): DXAM-4KV besser als 20 kHz; DXAM-10KV besser als 5 kHz
• DC-Vorspannung: Unterstützt (Modelle bieten DC-Bias-Funktion)
• Interne Ausgangskapazität: 300 pF (Hochspannungs-Ausgang)
• Automatische Leistungsbegrenzung: Schützt den Verstärker bei Überlast
• Stabilität: Drift über die Zeit kleiner als 100 ppm/h (nicht kumulativ); Drift mit Temperatur kleiner als 120 ppm/°C
• Spannungsüberwachungsverhältnis: DXAM-4KV = 1 V pro 400 V; DXAM-10KV = 1 V pro 1000 V
• Spannungsüberwachungsrauschen: Weniger als 20 mV rms
• Spannungsüberwachungsgenauigkeit: Besser als 0,5% des Messbereichs
• Stromüberwachungsverhältnis: DXAM-4KV = 1 V pro 4 mA; DXAM-10KV = 1 V pro 2 mA
• Stromüberwachungsrauschen: DXAM-4KV = 10 V rms; DXAM-10KV = 12 V rms
• DC-Genauigkeit der Stromüberwachung: Besser als 2% des Messbereichs
• Hochspannungs-Ausgangsschnittstelle: DXAM-4KV = MHV Koaxialstecker; DXAM-10KV = Hochspannungsstecker
• Netzanforderung: AC 220 V, 50/60 Hz

Anwendungen

• MEMS- und Mikroaktuator-Tests
• Ultraschallwandlerprüfung und Ansteuerung
• Ansteuerung elektromagnetischer Felder und Materialtests
• Forschung und Prototypen für drahtlose Energieübertragung
• Allgemeine elektronische Versuchstests und F&E

Bestellung & Support

Kontaktieren Sie unser Vertriebsteam für Konfigurationsoptionen, kundenspezifische DC-Vorspannung, Steckerauswahl und Kalibrierungs-/Wartungspakete. Geben Sie Lastcharakteristik und Signalquelle an, um die beste Empfehlung zu erhalten.
