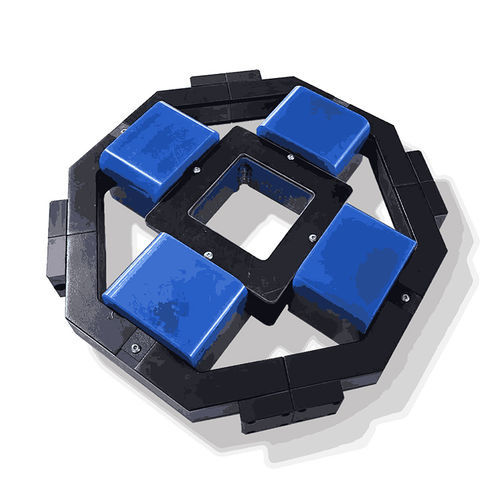

Ferrit-Magnet Alternating Electromagnet

für medizinische AnwendungenMontage

Der Wechselstrom-Elektromagnet ist für die Erzeugung kontrollierter magnetischer Wechselfelder für Forschung, Lehre und industrielle Anwendungen konzipiert. Er bietet eine einstellbare Feldstärke, Kompatibilität mit Wechsel- und Gleichstrombetrieb und ein hohes Maß an Anpassungsfähigkeit, um spezifische experimentelle oder Produktionsanforderungen zu erfüllen. Produktmerkmale

• Wechselstrom- und Gleichstrom-kompatibel
• Einstellbare Magnetfeldstärke
• Einfach zu integrieren
• Hoher Grad der Anpassung

Anwendungsszenarien

• Physikalische Experimente
• Biomedizin
• Materialwissenschaft
• Industrielle Produktion

Produktstruktur Kern und Joch bestehen in der Regel aus Siliziumstahlblechen, Mangan-Zink-Ferrit oder anderen weichmagnetischen Legierungen. Sie sind für die Erzeugung von magnetischen Wechselfeldern mit Frequenzen bis in den kHz-Bereich ausgelegt, um Wirbelströme zu reduzieren. Bilder von typischen Baugruppen und Komponenten finden Sie auf der Produktseite. Gehäuse

• DXJL-410 Zweidimensionaler AC-Elektromagnet
  • Maximale Magnetfeldstärke: 30mT @ 3A
  • Abmessungen der Elektrodenfläche: 1.5mm * 1,0mm
  • Fester Luftspalt: 30mm
  • Kaltwiderstand: 3.0Ω
  • Frequenzbereich: 0-30Hz
  • Gewicht: 10Kg
• DXJL-60004 Wechsel-Elektromagnet
  • Maximale Magnetfeldstärke: 900GS @ 40A
  • Abmessungen der Elektrodenfläche: 70mm * 80mm
  • Fester Luftspalt: 60mm
  • Kältebeständigkeit: 0.15Ω
  • Frequenzbereich: 10-100Hz
  • Gewicht: 60Kg
• DXJL-5080 Wechsel-Elektromagnet
  • Maximale Magnetfeldstärke: 2000Gs
  • Abmessungen der Elektrodenfläche: 50mm * 80mm
  • Fester Luftspalt: 60mm
  • Kältebeständigkeit: 0.17Ω
  • Frequenzbereich: 45-500Hz
  • Gewicht: 150Kg
• DXJL-5020 Dreidimensionaler AC-Elektromagnet
  • Maximale Magnetfeldstärke: 25mT @ 40A
  • Abmessungen der Elektrodenfläche: 1.5mm * 1,5mm
  • Fester Luftspalt: 60mm
  • Kaltwiderstand: 0.05Ω
  • Frequenzbereich: 10-500Hz
  • Gewicht: 10Kg
• DXJL-30 Wechsel-Elektromagnet
  • Maximale Magnetfeldstärke: 800Gs @ 40A
  • Abmessungen der Elektrodenfläche: 30mm * 25mm
  • Fester Luftspalt: 30mm
  • Kaltwiderstand: 1,5Ω
  • Frequenzbereich: 5-1000Hz
  • Gewicht: 3.2Kg

Karakteristika / technische Daten

• Kernmaterialien: Silizium-Stahlbleche, Mangan-Zink-Ferrit oder andere weichmagnetische Legierungen
• Entwickelt für magnetische Wechselfelder (Frequenzen bis kHz) zur Minimierung von Wirbelströmen
• Kompatibilität: AC- und DC-Betrieb
• Einstellbare Magnetfeldstärke; erhältlich in mehreren Modellkonfigurationen (2D, 3D, kleine bis große Elektrodenflächen)
• Typische Vorteile gegenüber Luftspulen: geringere Größe und höheres erreichbares Magnetfeld
• Anpassung: Mechanische Abmessungen, Elektrodenflächen, Luftspalt, Spulenwiderstand und Betriebsfrequenz können auf Kundenanforderungen zugeschnitten werden
