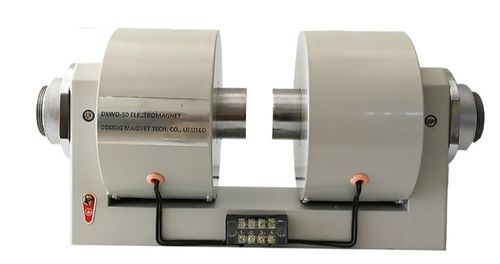

Magnet mit rotierendem Magnetfeld DXWD series

Produktübersicht: Die DXWD-Serie Labor-Elektromagnete ist ein geschlossenes magnetisches Schaltkreisgerät, das durch Erregen einer Spule ein steuerbares Magnetfeld zwischen zwei Polen erzeugt. Verfügbar als verstellbare Luftspalt-Dipole und in Varianten für horizontale, vertikale oder drehbare Ausführung; optionale Wasserkühlung und modulare Zubehörlösungen ermöglichen die Integration in Prüfaufbauten.

Funktionsprinzip: Das Gerät besteht aus Spulenwicklungen, einem Yoke, Eisenkernen und Polflächen. Das Erregen der Spule erzeugt magnetischen Fluss, der in den ferromagnetischen Teilen und über den Luftspalt konzentriert wird; durch Variation des Erregungsstroms oder des Luftspalts lässt sich das Feld im Polbereich steuern.

Hauptkomponenten:

• Luftspalt: Abstand zwischen den Polen, in dem das Magnetfeld entsteht.
• Polkappe (Polfläche): formt das Feld und stellt die Arbeitsfläche bereit.
• Spule: Erregerwicklungsbaugruppe (Serien-/Parallelschaltungen möglich).
• Yoke: magnetischer Rückführpfad, der den Fluss leitet.
• Einstellgriff: Mechanik zum Einstellen/Verstellen des Luftspalts.
• Anschlussklemmen: elektrische Anschlüsse für Stromversorgung und Wicklungskonfiguration.
• Ein-/Auslassrohr: Anschlüsse für optionale Wasserkühlkreisläufe.
• Chassis: Tisch- oder Befestigungsrahmen als Zubehör.

Anwendungsgebiete:

• Hall-Effekt-Messungen und magnetische Charakterisierung
• Magnetowiderstands- und Magnetostriktion-Studien
• Drehmoment- und Kraftmagnetometrie
• Vibrating Sample Magnetometer (VSM)-Systeme und Prüfung magnetischer Werkstoffe
• Magneto-optische Experimente sowie Anwendungen an Mikroskopen/Probe-Stations (Klemm- oder kundenspezifische Ausführungen)

Sicherheitshinweise:

• Verwenden Sie ein Netzteil, das den Nennwerten des ausgewählten Modells entspricht; falsche Versorgung kann das Gerät beschädigen.
• Halten Sie den Erregungsstrom stabil; übermäßiger Strom kann die Spule überhitzen oder beschädigen.
• Sorgen Sie für ausreichende Wärmeabfuhr; bei langandauerndem Betrieb mit hohen Strömen ist aktive Kühlung (Wasserkühlung) erforderlich.
• Halten Sie einen sicheren Abstand zu starken Magnetfeldern und vermeiden Sie ferromagnetische Gegenstände in Polnähe.
• Wenn empfindliche Geräte in der Umgebung vorhanden sind, ist magnetische Abschirmung zur Vermeidung von Störungen zu verwenden.
• Vorsichtiges Handling beim Transport; Installation auf stabilem Träger und korrekte elektrische sowie Kühlanschlüsse sicherstellen.
• Führen Sie regelmäßige Inspektionen von Verkabelung, Spulen und Kühlsystemen durch.
• Vermeiden Sie Einsatz in feuchten, korrosiven oder brennbaren Umgebungen.

Fehlerbehebung:

• Kein messbares Feld nach Einspeisung: auf Unterbrechung prüfen, Ausgangsstrom des Netzteils verifizieren, DC-Widerstand der Spule messen und Gaußmeter prüfen.
• Feld erreicht nicht den erwarteten Wert: Wicklungsanordnung, Genauigkeit des Versorgungsstroms, Luftspalt und Auswahl der Polfläche prüfen (FeCo-Polaufsätze für höhere Felder möglich).
• Strom erreicht bei hohen Feldern nicht den Sollwert: mögliche Überhitzung der Spule (Oberflächentemperatur und DC-Widerstand messen) — Betrieb unterbrechen und abkühlen lassen.
• Elektrische oder Wasserleckage: Wicklungen und Kühlleitungen prüfen und interne Fehler dem Wartungsdienst melden.

Beispiele & Varianten:

• DXWD einstellbarer Luftspalt-Dipol (DXWD-Serie) — horizontale Dipolausführung mit großem Arbeitsbereich zur Integration.
• DXSB Doppel-Yoke Double-Tuning einstellbarer Luftspalt-Elektromagnet — geschlossener Yoke, horizontales Feld, 45°-Stütze für Probenzugang.
• DXSBV vertikaler variabler Luftspalt-Elektromagnet — vertikale Orientierung mit Probe unter der Polfläche.
• DXXZ rotierender Laborelektromagnet — 360°-Feldrotation; optionaler Schrittmotorsteuerung, programmierbare Drehung mit ~0,1° Auflösung.
• DXEG Klemmen-Elektromagnet — Klemmtyp für beengte Platzverhältnisse oder mikroskopkompatible Anwendungen.
• Multipolare (DXDJ), Festspalt (DXSG), AC-Feld- und kundenspezifische Ausführungen verfügbar; die meisten Produkte sind nach Kundenanforderung konfigurierbar.

Technische Daten (repräsentative Beispiele):

• Serienbezeichnung: DXWD.
• Repräsentative Modelle:
  • DXWD-50 — Pol-Ø: Φ50 mm; Luftspaltbereich: 0–80 mm (Beispiel); Beispiel-Luftspalt: 10 mm; Max. Feld: ~0,9 T; Leistung: ~0,3 kW.
  • DXWD-80 — Pol-Ø: Φ80 mm; Luftspaltbereich: 0–80 mm; Beispiel-Luftspalt: 20 mm; Max. Feld: ~1,1 T; Leistung: ~1,2 kW.
  • DXWD-100 — Pol-Ø: Φ100 mm; Luftspaltbereich: 0–80 mm; Polflächenvarianten Φ60/Φ100; Max. Feld bis ~1,8 T (modell-/luftspaltabhängig); Leistung: ~1,6 kW.
  • DXWD-130 — Pol-Ø: Φ130 mm; Luftspaltbereich bis 0–100 mm; Max.-Feld-Beispiele ~2,3 T; Leistung: ~3,0 kW.
  • Größere Modelle (DXWD-175 bis DXWD-380) — größere Poldurchmesser und Luftspaltbereiche, höhere Leistungswerte (Beispiele bis ~20 kW); genaue Werte siehe modellbezogene Daten.
• Kühlung: optionale Wasserkühlung für langandauernden Hochstrombetrieb.
• Polmaterialien: FeCo-Polaufsätze verfügbar für höhere Feldkonzentration.
• Montage & Zubehör: Montagechassis, Rotations- und Translationstische, Temperaturregler und kundenspezifische mechanische Vorrichtungen.
