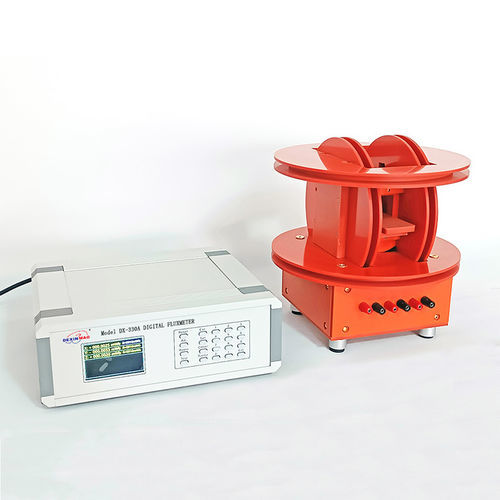

Fluxmeter für elektromagnetische Felder DX-330A

digital

Übersicht

Das DX-330A ist ein präzises dreidimensionales digitales Flussmessgerät zur Messung des magnetischen Flusses und magnetischer Felder. Es ist für Forschung und Analyse von Permanentmagneten und weichmagnetischen Materialien sowie für Massentestabläufe in Verbindung mit PC-Software vorgesehen.

Hauptmerkmale

• Hohe Erfassungs- und Anzeigeauflösung: sechsstellige Anzeige auf 3,5 Zoll True-Color-TFT für genaue Messwerte.
• Intelligente automatische Driftanpassung ohne manuelles Eingreifen.
• „Zuerst nullen, dann prüfen“-Verfahren zur Eliminierung des magnetischen Fluss-Nullpunkts; direkte Anzeige des magnetischen Flusses für einfache Bedienung.
• Eingebaute Grenzwert-Sortierfunktionen mit OK/NG-Ergebnissen für die Qualitätsprüfung.
• Automatisierte Kommunikationsschnittstellen für schnelle automatisierte Flussmess- und Sortieraufgaben.
• Automatische Kompatibilität mit mehreren Messspulen und Vorrichtungen ohne Neukonfiguration von Parametern.
• Standard-USB-Type-B-Schnittstelle und optional verfügbare Software zur Bildung eines automatischen Messsystems mit Massendatenspeicherung.
• Drei simultane Messkanäle.

Prüfmethoden

• Zylinderflussmessung: Probe in die Probenhalterung legen, sodass die magnetischen Feldlinien senkrecht durch die Spule verlaufen.
• Magnetplattenmessung: Probe in die Probenhalterung legen, sodass die magnetischen Feldlinien senkrecht durch die Spule verlaufen.
• Spulenmessung (longitudinale Sonde): Die longitudinale Sonde im zentralen Bereich der Spule platzieren.

Technische Daten

• Netzanschluss: AC 220 V ±10 %, 50/60 Hz, 1 A
• Anzeige: 3,5 Zoll True-Color-TFT-LCD, sechsstellige Anzeige
• Gesamtmaße (B × T × H): 307 mm × 260 mm × 120 mm
• Gewicht: ca. 3,5 kg
• Umgebung: Temperatur 0℃–50℃; Luftfeuchte 40%–85% RH
• Thermische Ausgleichszeit: Signal-Eingabegerät anschließen und ca. 20 Minuten warten, bis die Drift stabil ist
• X-Flussbereiche: 10 mWb / 20 mWb / 50 mWb / 100 mWb (vier Bereiche, erweiterbar)
• Y-Flussbereiche: 10 mWb / 20 mWb / 50 mWb / 100 mWb (vier Bereiche, erweiterbar)
• Z-Flussbereiche: 10 mWb / 20 mWb / 50 mWb / 100 mWb (vier Bereiche, erweiterbar)
• Minimale Auflösung: 0,1 µWb (Anwendung im Vollbereich)
• Driftanpassung: intelligente automatische Driftanpassung (keine manuelle Bedienung)
• Anzahl der Kanäle: drei Kanäle (gleichzeitige Messung möglich)
• Integrale Drift: ≤ 1 µWb/min oder 0,01% RG/min (größeren Wert verwenden)
• Genauigkeit: ≤ 0,3% RD + 10 µWb (≥ 50% Vollskala)
• Sortierfunktion: Einstellbare Grenzwerte für Sortierparameter
• Kommunikationsschnittstelle: USB Type-B-Anschluss
• Automatische Schnittstelle: Butt-Anschluss (lötfrei) optional
• Digitale Ausgabe: RS232C-Schnittstelle (optional)
• Analoge Ausgabe: ±10 V entsprechend Vollskala, Butt-Anschluss (optional)
• Messsoftware: verfügbar für Windows XP, Windows 7, Windows 10 (32/64 Bit)
• Hinweise: RD steht für den abgelesenen Wert; RG ist der aktuelle Bereichswert. Produktspezifikationen können aktualisiert werden; maßgeblich sind die vertraglichen/tatsächlichen Daten.
