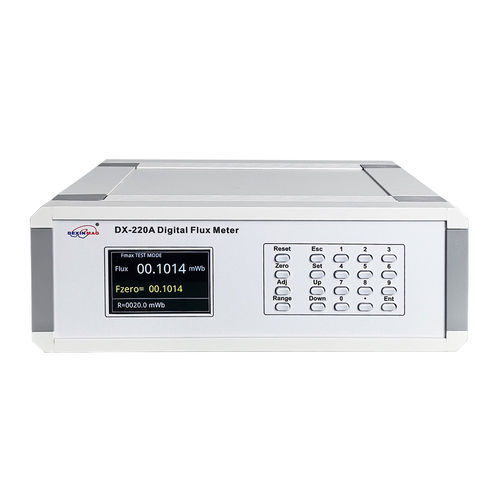

Digitales Fluxmeter DX-220A

Der DX-220A ist ein hochpräziser digitaler Flussmesser zur Messung und Sortierung des magnetischen Flusses in Permanentmagneten, weichmagnetischen Werkstoffen und verschiedenen Magnetfeldquellen. Er integriert ein eingebautes 24-Bit-AD-Akquisitionssystem und automatisierte Funktionen für schnelle, reproduzierbare Prüfungen und automatisierte Datenverarbeitung.

Überblick
Eingebautes 24-Bit-AD-Hochpräzisions-Datenerfassungssystem, von Dexinmag eigenständig entwickelt, mit Mess- und Anzeigeauflösung bis hinein in den Millionstelbereich. Unterstützt Magnetflussmessung sowie automatische Sortierung nach oberen/unteren Grenzwerten mit sichtbarer OK/NG-Anzeige. Das Gerät verwendet einen intelligenten dynamischen Driftanpassungsalgorithmus und die Methode zero-first-then-test zur Eliminierung des Fluss-Nullpunkts und zur Vereinfachung der Bedienung. Bietet automatisierte Schnittstellen für integrierte Massen-Daten-Prüfabläufe und kann mit optionaler PC-Software für großvolumige Datenspeicherung und automatisierte Messsysteme kombiniert werden.

Hauptmerkmale

• Medizinisch qualifiziertes 3,5-Zoll-TFT-Farbdisplay mit sechsstelliger numerischer Anzeige für bessere Lesbarkeit und Genauigkeit
• Intelligenter dynamischer Driftanpassungsalgorithmus für vollautomatische Driftkompensation ohne manuelles Eingreifen
• Methode zero-first-then-test zur Beseitigung des magnetischen Fluss-Nullpunkts und zur direkten Anzeige des Flusswerts
• Obere und untere Grenzwert-Sortierung mit sichtbarer OK/NG-Anzeige
• Automatisierte Kommunikationsschnittstellen für schnelle automatisierte Prüfungen und Sortierung
• Automatische Kompatibilität mit mehreren Messspulen und Vorrichtungen ohne Parameter-Neueinstellung
• Standard-USB-Type-B-Schnittstelle und optionale PC-Software für automatisierte Messsysteme und Massendatenspeicherung

Prüfmethoden (Zusammenfassung)
Empfohlene Positionierung: Zylindrische Proben oder magnetische Platten auf der Probenbühne so platzieren, dass die Feldlinien senkrecht durch die Spule verlaufen; bei Spulen- oder Solenoidmessungen die Längssonde im Zentrum des Solenoids und senkrecht zu den Feldlinien platzieren. Illustrative Abbildungen und Messschemata zeigen korrekte Sonde- und Probenausrichtung.

Technische Daten

• Eingangsspannung: AC 220V ±10%, 50/60Hz, 1A
• Anzeigemodus: TFT Echtfarb-LCD, sechsstellige Anzeige
• Gesamtmaße (B×T×H): 307 mm × 260 mm × 120 mm
• Gewicht: Ca. 3,5 kg
• Betriebsbedingungen: Temperatur 0℃ – 50℃; Luftfeuchtigkeit 40% – 85% RH
• Thermisches Gleichgewicht: Signal-Eingabegerät anschließen und ~20 Minuten warten bis Drift stabilisiert
• Magnetflussbereich: 10 mWb / 20 mWb / 50 mWb / 100 mWb (vier Bereiche, erweiterbar)
• Minimale Auflösung: 0,1 µWb (gilt über gesamten Bereich)
• Driftanpassung: Intelligente automatische Driftanpassung (keine manuelle Bedienung)
• Integrale Drift: ≤1 µWb/min oder 0,01%RG/min (je nachdem, welcher Wert größer ist)
• Genauigkeit: ≤0,3%RD + 10 µWb (für ≥50% des vollen Messbereichs)
• Sortierfunktion: Konfigurierbare obere/untere Grenzwertparameter
• Kommunikationsschnittstelle: USB Type-B
• Automatische Schnittstelle: Lötfreier Stumpfanschluss (optional)
• Digitale Ausgabe: RS232C-Schnittstelle (optional)
• Analoge Ausgabe: Vollskala entsprechend ±10 V, lötfreier Stumpfanschluss (optional)
• Messsoftware-Kompatibilität: Windows XP, Windows 7, Windows 10 (32/64-Bit)
• Hinweise: Produktspezifikationen können aktualisiert werden; maßgeblich sind Vertrag oder Datenblatt
