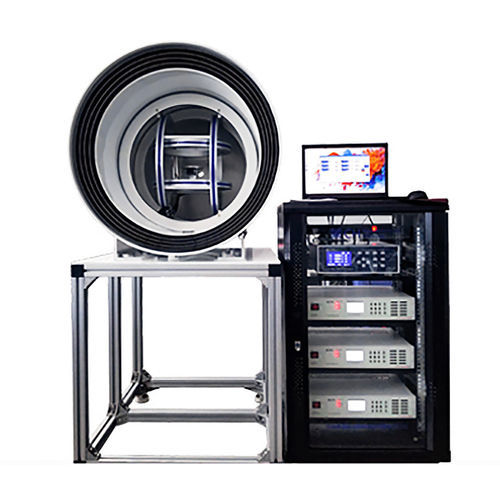

Null-Gauss-Kammer / für Labortest im Schwachfeldbereich DXGE-30T

Übersicht

Das System zur Abschirmung auf nahezu null Magnetfeld DXGE-30T bietet eine kontrollierte Umgebung mit nahezu null Magnetfeld sowie integrierte Funktionen zur Erzeugung und Messung von Magnetfeldern für wissenschaftliche Forschung, industrielle Prüfungen und medizinische Anwendungen. Es ermöglicht Tests von Proben in einer nahezu feldfreien Kavität und das Hinzufügen von Spulen zur Erzeugung definierter Magnetfelder für Versuche und Produktionsprüfungen.

Hauptmerkmale

• Entwickelt, um die Begrenzungen konventioneller dreidimensionaler Helmholtz-Kompensationsspulen zu überwinden, die Echtzeit-Schwankungen des Erdmagnetfeldes nicht vollständig unterdrücken können.
• In Kombination mit einem hochpräzisen Fluxgate-Magnetometer, einem hochpräzisen linearen Netzteil und einer dreidimensionalen gleichdurchmessrigen Helmholtz-Spule bietet das System umfangreiche Abschirm- und Feldgenerierungsfähigkeiten (Systembeispiel 0–100000 nT; Spulenspezifikation -1000000 nT bis 1000000 nT).
• Unabhängige Erzeugung und Regelung der X-, Y- und Z-Komponenten mit 1 nT Genauigkeit und 1 nT Einstellschritt.
• Anwendbar in Laborforschung, industriellen Produktionstests, verteidigungsnahen Experimenten und medizinischen Gerätetests.

Systemaufbau

• 1. Abschirmrohr
  • Erzeugt eine nahezu feldfreie Kavität und reduziert externe magnetische Störungen.
  • 4-lagige Abschirmung: Restfeld ≤ 10 nT; Feldschwankung ≤ 1 nT.
  • 5-lagige Abschirmung: Restfeld ≤ 1 nT; Feldschwankung ≤ 10 pT.
  • 6-lagige Abschirmung: Restfeld ≤ 1 nT; Feldschwankung ≤ 1 pT.
• 2. Kreisförmige dreidimensionale Gleichdurchmesser-Spule
  • Spulenfeldbereich (Spezifikation): -1000000 nT bis 1000000 nT.
  • Uniformes Magnetfeld-Volumen: 100 × 100 × 100 mm³.
  • Magnetfeldgleichmäßigkeit: besser als < 1 %.
  • Konstruktion: sauerstofffreier Kupferlackdraht; präzisionsgeformter GFRP-Spulenrahmen; Steckverbinder auf importierten FR4-Epoxidplatinen.
• 3. PC-Steuerungssoftware
  • Steuert die geomagnetische Kompensationsspulengruppe zur Eliminierung geomagnetischer Einflüsse.
  • Steuert die felderzeugende Spulengruppe zur Erzeugung spezifizierter Felder im gleichmäßigen Bereich.
  • Option für externe Eingabe zur Steuerung der Feldvorgabe durch externe Signale.
  • Festfeldmodus, um zu verhindern, dass die Prüfprobe das erzeugte Feld stört.
  • Echtzeitaufzeichnung von Feldänderungen mit exportierbaren Datentabellen.
• 4. Programmierbare Stromquelle (Netzteil)
  • Präzise DC-Konstantstromquelle mit schneller Reaktion, hoher Genauigkeit und langfristiger Stabilität; geeignet für ohmsche, induktive und kapazitive Lasten.
• 5. Fluxgate-Magnetometer
  • Fluxgate-Magnetometer der Dexinmag-Serie messen schwache statische und niederfrequente Vektormagnetfelder mit hoher Stabilität, Linearität und Genauigkeit; voll digitale Ausgabe.

Technische Daten

• Typisches Systemmodell: DXGE-30T.
• Genauigkeit der Feldgenerierung (X, Y, Z): 1 nT; Einstellschritt: 1 nT.
• Abschirmoptionen und Leistung: 4-lagig (Rest ≤ 10 nT, Schwankung ≤ 1 nT), 5-lagig (Rest ≤ 1 nT, Schwankung ≤ 10 pT), 6-lagig (Rest ≤ 1 nT, Schwankung ≤ 1 pT).
• Spulenfeldbereich (zwei angegebene Bereiche): Systembeispiel 0–100000 nT; Spulenspezifikation -1000000 nT bis 1000000 nT.
• Gleichmäßiges Feldvolumen der Gleichdurchmesser-Helmholtz-Spule: 100 × 100 × 100 mm³; Gleichmäßigkeit < 1 %.
• Spulenmaterial und -aufbau: sauerstofffreier Kupferlackdraht; präzisionsgeformter GFRP-Rahmen; FR4-Epoxid-Steckverbinder.
• Steuerung und Daten: PC-Software mit externer Eingabeoption, Festfeldmodus, Echtzeitprotokollierung und Export.
• Zusatzgeräte: hochpräzises Fluxgate-Magnetometer und hochpräzise lineare/programmierbare Stromversorgung sind Teil des Komplettsystems.
