Null-Gauss-Kammer / für Labortest im Schwachfeldbereich DXGE-30S

Übersicht
Das DXGE-30S-System zur Kompensation des geomagnetischen Feldes gleicht in Echtzeit Schwankungen des Erdmagnetfelds aus, um kontrollierte magnetische Umgebungen im nT-Bereich bereitzustellen. Es kann in geo-magnetischer Umgebung eine 10 nT Null-Magnetfeldumgebung erzeugen und Gradientenfelder von 1 nT oder 0,1 nT in einer Abschirmkammer oder einem Abschirmzylinder erzeugen. Das System ermöglicht zudem benutzerdefinierte Magnetfeldprofile für wissenschaftliche Experimente und die Simulation geomagnetischer Veränderungen. Empfohlen für Luft- und Raumfahrt, Verteidigung, Forschungslabore und Universitäten, die präzise Feldregelung benötigen.

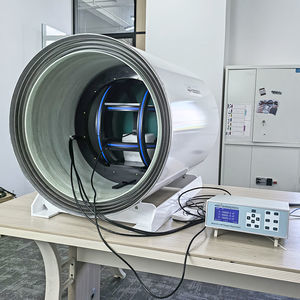

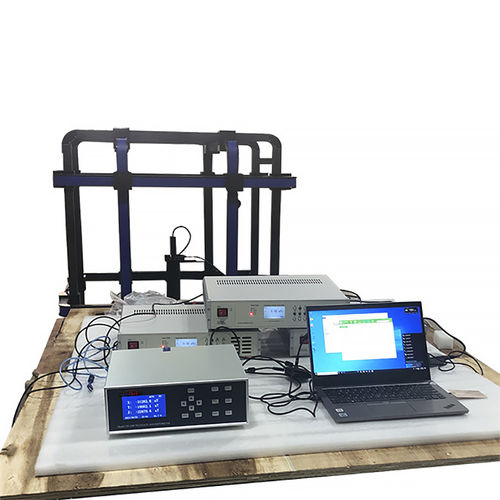

Systemaufbau

• Magnetfluss-Erzeugungseinheit: Satz dreidimensionaler Helmholtz-Spulen mit drei entsprechenden Netzteilen (je eins pro Achse) zur Erzeugung des erforderlichen gleichmäßigen Magnetfelds.
• Dreidimensionale Spulen: je Achse eine dedizierte Spule; eine hochpräzise importierte Fluxgate-Sonde ist im Zentrum zur geschlossenen Regelkreisrückführung und Feldanpassung positioniert.
• Rückkopplung & Steuerung: Fluxgate-Sondensignale werden vom Host-Computer verarbeitet, der die Ströme der hochpräzisen Netzteile anpasst, um präzise geomagnetische Kompensation und gewünschte Feldprofile zu erzielen.
• Magnetfeldmessgerät: DX-330F Fluxgate-Messgerät mit Sonde zur Echtzeitmessung im zentralen Gleichbereich und Rückführung an den Regler.

Systemleistungskennwerte

• Material des Spulenrahmens: GFRP (glasfaserverstärkter Kunststoff) oder flugzeugaluminium.
• Optionen für Feldgleichförmigkeit im Zentrum: besser als 1 %, 0,5 %, 0,1 % oder 0,05 % (konfigurierbar).
• Größe der gleichmäßigen Zone: wählbar von 50 mm bis 3000 mm (kundenspezifisch).
• Mittleres Magnetfeld: 1–10 Gs (0–1 000 000 nT).
• Fluxgate-Auflösung: wählbar 0,1 nT oder 1 nT.
• Fluxgate-Bias-Stabilität: 5 nT (24 h, Umgebungstemperaturänderung < 3°C).
• Stromauflösung Netzteil: typ. 10 μA oder 100 μA.
• Stromvariationsgenauigkeit: 1/100000 oder 1/50000.
• Einstellschritt im geomagnetischen Umfeld: ~10 nT–20 nT.
• Mittlerer Spulendurchmesser: nach Kundenanforderung.

Dreidimensionale Helmholtz-Spule (Spezifikationstabelle)
Durchmesser (m): 1 | 2 | 3 | 4 | 5
Homogenitätsbereich (cm): 25 | 50 | 75 | 100 | 125
Gleichförmigkeit: 0,01 | 0,01 | 0,01 | 0,01 | 0,01
Magnetfeld (Gs): 1 | 5 | 10 | 15 | 20

Beispiele (1 m) — Dreidimensionale Helmholtz-Spule (Beispielparameter)
Parameter | X-Achsen Spulenbaugruppe | Y-Achsen Spulenbaugruppe | Z-Achsen Spulenbaugruppe
Magnetfeldstärke: 110 μT ± 10 μT | 110 μT ± 10 μT | 110 μT ± 10 μT
B/I-Koeffizient: 110 μT ± 10 μT/A | 110 μT ± 10 μT/A | 110 μT ± 10 μT/A
Magnetfeldauflösung: 1,1 ± 0,1 nT | 1,1 ± 0,1 nT | 1,1 ± 0,1 nT
Dauerbetriebsstrom: 1 A | 1 A | 1 A
Maximaler Spitzenstrom: 2,1 A | 2,1 A | 2,1 A
Äquivalente Seitenlänge: 1126 mm | 1062 mm | 998 mm
Äquivalenter Abstand: 613 mm | 578 mm | 543 mm
Gleichstromwiderstand @20°C: 18,1 Ω ± 1,3 Ω | 16,1 Ω ± 1,1 Ω | 14,2 Ω ± 1,0 Ω
Elektrische Induktivität: ~64 mH | ~53 mH | ~43 mH
Gewicht: 102 kg | 102 kg | 102 kg

Simulationsdaten
Simulationsbilder und numerische Ergebnisse, die das Verhalten der Spulen und die Feldgleichförmigkeit veranschaulichen, sind auf der Produktseite verfügbar und unterstützen Designvalidierung sowie Versuchsplanung.

Technische Spezifikationen

• Modell: DXGE-30S geomagnetisches dynamisches analoges Abschirmsystem.
• Hauptfunktion: Echtzeit-Kompensation geomagnetischer Feldschwankungen zur Erzeugung kontrollierter, niedriger nT-Umgebungen, einschließlich 10 nT Null-Umgebung und 1 nT/0,1 nT Gradientenfeldern.
• Anwendungen: Luft- und Raumfahrt, Verteidigung, Forschungseinrichtungen, Universitäten, Materialcharakterisierung und Abschirmungsforschung.
• Spulenmaterialien: GFRP oder flugzeugaluminium.
• Uniformitätsoptionen: besser als 1 %, 0,5 %, 0,1 % oder 0,05 % im Zentrum (konfigurierbar).
• Größen der uniformen Zone: 50 mm bis 3000 mm (kundenspezifisch).
• Zentrales Magnetfeldbereich: 1–10 Gs (0–1 000 000 nT).
• Fluxgate-Auflösung: 0,1 nT oder 1 nT wählbar.
• Fluxgate-Bias-Stabilität: 5 nT über 24 h (ΔT < 3°C).
• Netzteilgenauigkeit: typ. 10 μA oder 100 μA.
• Genauigkeit der Variation: 1/100000 oder 1/50000.
• Einstellschritt: ~10 nT–20 nT im geomagnetischen Umfeld.
• Verfügbare Spulendurchmesser: 1 m, 2 m, 3 m, 4 m, 5 m (andere Größen auf Anfrage).
• Beispielparameter für 1 m Spule: Feld ~110 μT ± 10 μT; B/I ~110 μT/A ± 10 μT/A; Auflösung ~1,1 ± 0,1 nT; Dauerstrom 1 A; Spitzenstrom 2,1 A; DC-Widerstand ~18,1 Ω ± 1,3 Ω; Induktivität ~64 mH; Gewicht ~102 kg pro Achse.
• Messgerät: DX-330F Fluxgate-Messgerät und Sonde zur Echtzeit-Messung des Zentrumsfeldes und zur Regelkreisrückführung.
• Steuerung & Rückkopplung: Host-Computer verarbeitet Sondensignale und steuert hochpräzise Netzteile zur Erreichung der gewünschten Abschirmung und Feldprofile.
