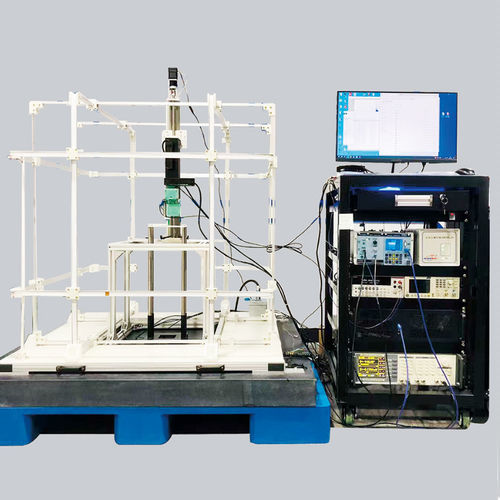

Scanner-System / 3D DXSS-WM

KartografieLaborBenchtop

Das schwache magnetische Abtastsystem ist ein hochempfindliches Instrument zur Abbildung und Messung extrem kleiner magnetischer Momente und schwacher Magnetfelder. Es wurde im Rahmen des Major Instrument Project des National Key Research and Development Program entwickelt, geleitet vom Institute of Physics, Chinese Academy of Sciences.

Anwendungsbereiche

• Materialwissenschaften: weiche magnetische Verbundwerkstoffe
• Tiefenraumforschung: magnetische Decodierung von lunaren Rückständen
• Geologische Erkundung: basaltmagnetische Erfassung
• Weitere: magnetische Fälschungssicherung für Banknoten

Drei zentrale technologische Durchbrüche

• Optimierung hochempfindlicher GMI-Materialien und -Geräte
• Präzise und effiziente Messung des magnetischen Moments und magnetische Inversion
• Z-Achsen-Differentialmessung und phasengesperrte Erfassung von Mikrovibrationen

Zusätzliche Hinweise

• Das 10p emu Magnetmessprodukt stellt einen Durchbruch von Null auf Eins dar.
• Dieses hochempfindliche Instrument zum Scannen schwacher Magnetfelder wurde im Rahmen des Major Instrument Project des National Key Research and Development Program entwickelt, geleitet vom Institute of Physics, Chinese Academy of Sciences.

Technische Merkmale / Spezifikationen

• Indikatorbeschreibungen / Projektziele (Kontext Tabellenkopf)
• Empfindlichkeit des magnetischen Moments: ≤1×10⁻¹⁴ Am²
• Abweichung des Magnetmomentmoduls: ≤2%
• Abweichung der Richtung des Magnetmoments: ≤1
• Abweichung der Richtung des Magnetfelds: ≤1,5 pT/√Hz
• Signalmomentempfindlichkeit: ≤50 μm
• Räumliche Auflösung: ≤1 μm
• Positionierungsgenauigkeit: ≥51 mm × 51 mm
• Scanbereich: ≥1 T einstellbar
• Spitzen-Impuls-Ladungsmagnetfeld: ≥1 T einstellbar
• Spitzen-Wechselstrom-Entladungsmagnetfeld: ≥3000 hours
• MTBF (mittlere Betriebsdauer zwischen Ausfällen): ≥8 Stufen
• Technologie-Reifegrad: ≥3
• Anzahl der Anwendungsbereiche: Systemsoftware mit Magnetmoment-Inversionsfunktion
