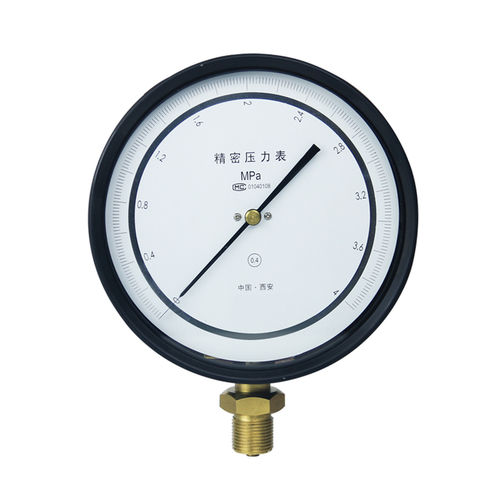

Analoges Manometer YB

für SchalttafelmontageRohrfederProzess

Übersicht
Die YB-Serie Präzisionsmanometer von YUNYI sind mechanische Referenzgeräte zur Kalibrierung und für hochgenaue Online-Druckmessungen. Hergestellt gemäß GB-1227 und der Verifizierungsanordnung JJG-49, kombiniert die Reihe Bourdon-Rohr-Sensorik, gut ablesbare analoge Anzeigen und verschiedene Skalenformate für Labor-, Werkstatt- und Prozessanwendungen.

Genauigkeitsklassen

• 0,4% FS
• 0,25% FS
• 0,16% FS
• 0,1% FS

Modellreihen & Optionen
Die YB-Serie ist mit 150 mm und 160 mm Skalen erhältlich und bietet mehrere Konfigurationsoptionen für Paneel-, Tisch- oder Vor-Ort-Einsatz.

YB-150 Serie (150 mm Skala)

• YB-150 – Standardmodell
• YB-150A – Mit Nullstellung
• YB-150B – Mit blendfreier Spiegelskala
• YB-150C – Mit Nullstellung und Spiegelskala

YB-160 Serie (160 mm Skala)

• YB-160 – Standardmodell
• YB-160A – Mit Nullstellung
• YB-160B – Mit blendfreier Spiegelskala
• YB-160C – Mit Nullstellung und Spiegelskala

Spezialmodelle

• YBT-254 – Tisch-Präzisionsmanometer, 250 mm Skala
• BXY-250 – Präzisions-Blutdruckmessgerät 0–40 kPa, 250 mm Skala
• YB-150D – 0,16% Klasse, 150 mm Skala

Hauptmerkmale

• Hohe Genauigkeit in den verfügbaren Klassen (0,4% bis 0,1% FS)
• Messbereich vom Vakuum (-0,1 MPa) bis 250 MPa
• Bourdon-Rohr (Federrohr) als mechanisches Messelement für stabile, reproduzierbare Anzeige
• Auswahl an Federrohrmaterialien: Zinn-Phosphor-Bronze (niedrige Bereiche), Chrom-Vanadium-Stahl (hohe Bereiche)
• Mechanischer Betrieb — keine externe Stromversorgung erforderlich
• Optionale Nullstellung und blendfreie Spiegelskala für Vor-Ort-Kalibrierung und bessere Ablesbarkeit
• Verfügbar in Paneel-, Tisch- und Feldkonfigurationen

Messbereiche

• Vakuum: -0,1 ~ 0 MPa
• Positiver Druck (Zinn-Phosphor-Bronze): 0 ~ 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 MPa
• Positiver Druck (Chrom-Vanadium-Stahl): 0 ~ 6 (Typ B); 10; 16; 25; 40; 60 MPa
• Zusammengesetzte Bereiche: -0,1 ~ 0 ~ 250 MPa

Typische Anwendungen

• Kalibrierung von Industrie-Manometern in Werkstätten und Kalibrierlaboren
• Online-Messung von Prozessmedien mit hoher Genauigkeit
• Metrologische Verifikation und Druckwertübertragung
• Öl-, chemische und petrochemische Industrie
• Wissenschaftliche Forschung und Prüfverfahren
• Qualitätskontrolle und Inspektionsabteilungen

Warum die YB-Serie wählen

• Konform mit nationalen Normen (GB-1227) und Verifizierungsregel JJG-49
• Große Auswahl an Genauigkeitsklassen und Skalentypen zur Erfüllung von Kalibrieranforderungen
• Bewährtes mechanisches Design für langfristige Stabilität und geringen Wartungsaufwand
• Optionen für Vor-Ort-Kalibrierung (Nullstellung) und verbesserte Lesbarkeit (Spiegelskala)

Technische Daten

• Messelement: Bourdon-Rohr (Federrohr)
• Genauigkeitsklassen: 0,4%; 0,25%; 0,16%; 0,1% FS
• Skalendurchmesser: 150 mm, 160 mm (Sonder: 250 mm für Tischmodell)
• Messbereiche: Vakuum bis 250 MPa (siehe Bereichsliste)
• Federrohrmaterialien: Zinn-Phosphor-Bronze (niedrige Bereiche), Chrom-Vanadium-Stahl (hohe Bereiche)
• Optionen: Nullstellung, blendfreie Spiegelskala
• Stromversorgung: mechanisch (keine externe Versorgung)
• Normen: gefertigt nach GB-1227 und verifiziert gemäß JJG-49
• Übliche Montage: Paneel-/Tisch-/Feldvarianten (YB-150, YB-160, YBT-254, BXY-250, etc.)
