Hydraulikrohr

PneumatikStahlfür Intensiveinsatz

Produktübersicht

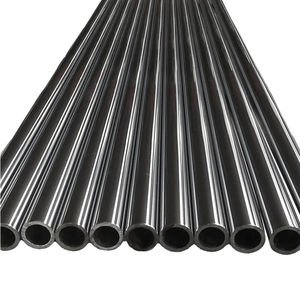

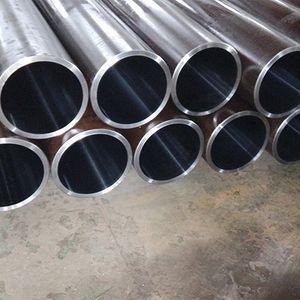

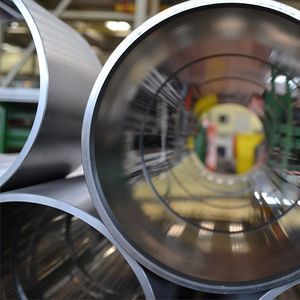

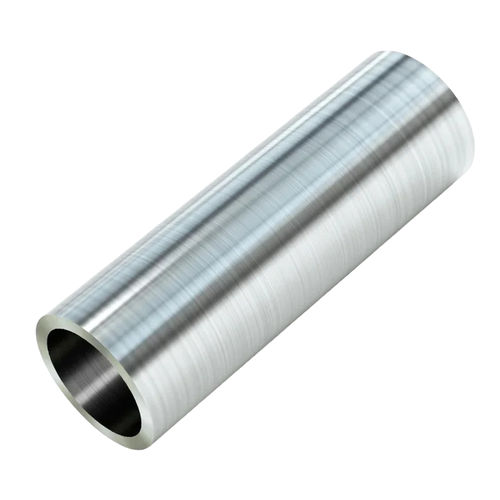

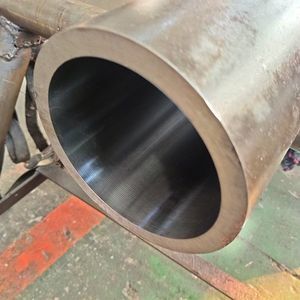

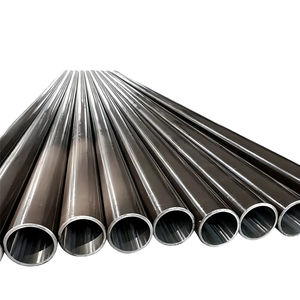

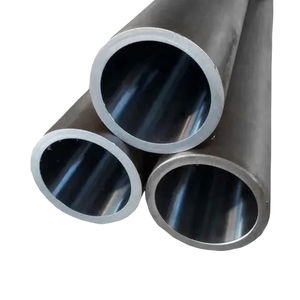

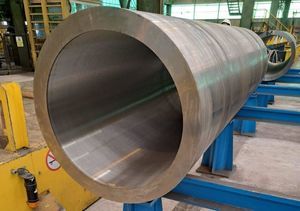

Das EAST AI 4140 Innenrohr (bored tube) ist ein präzise bearbeitetes Legierungsstahlrohr, das für Hydraulik- und Pneumatikzylindergehäuse entwickelt wurde. Hergestellt aus AISI 4140 (DIN 42CrMo4) und vergütet, bietet das Rohr kontrollierte Härte, hohe Rundheit und eine Innenflächenqualität, die für Dichtungen und dynamische Anwendungen geeignet ist.

Allgemeine Informationen

• Modell: Innenrohr (Bored Tube)
• Marke: EAST AI
• Werkstoff: 4140 (AISI 4140 / DIN 42CrMo4)
• Zustand: Vergütet (gehärtet und angelassen)

Vorteile des 4140 Innenrohrs

• Festigkeit und Zähigkeit – 4140 Legierungsstahl liefert die erforderlichen Streck- und Zugfestigkeiten für Druckanwendungen.
• Gute Ermüdungsfestigkeit – Geeignet für dynamische Belastungen in Hydrauliksystemen und schweren Maschinen.
• Präzisionsbearbeitung – Bohren, Honen und Rollglätten erzeugen gleichmäßige ID-Toleranzen und geringe Rauheit.
• Gleichmäßige Härte und Rundheit – Sichern vorhersehbares Verschleißverhalten über die Rohrlänge.
• Optimierte Innenfläche – Ra ≤ 0,4 μm reduziert Reibung und verlängert Dichtungslebensdauer.
• Maßgeschneiderte Abmessungen – Erhältlich in verschiedenen OD-, ID- und Wandstärken.

Herstellungsprozess
Rohstoffauswahl: Hochwertige 4140-Billets mit kontrollierter Chemie und Rückverfolgbarkeit.
Warmwalzen / Schmieden: Billets werden zu nahtlosen Rohrrohlingen geformt.
Wärmebehandlung (Härte & Anlassen): Einstellung der Zielhärte (HRC 25–32) und Zähigkeit.
Bohren / Tieflochbohren: Innen-Ø wird präzise bearbeitet, um Konzentrität und Toleranzen zu gewährleisten.
Honen / Skiving & Roller-Burnishing: Innenfläche bis Ra ≤ 0,4 μm fertigbearbeitet.
Richten und Kalibrieren: Sicherstellung der Geradheit und gleichmäßigen Wandstärke.
Prüfung und Verpackung: Maß-, Härte- und Sichtprüfungen vor Verpackung mit Korrosionsschutz.

Anwendungen

• Fertigung von Hydraulik- und Pneumatikzylindern (Zylinderrohre für Bau-, Landmaschinen- und Industrieanwendungen)
• Hydrauliksysteme von Baggern, Radladern und Schwermaschinen
• Antriebe und Komponenten für Bergbauausrüstung
• Industrielle Pressen, Spritzgießmaschinen und Umformanlagen
• Marine- und Offshore-Hydrauliksysteme
• Mobile Krane und schwere Hebeausrüstung

Produktdetails
Materialgüte: AISI 4140 / DIN 42CrMo4
Zustand: Gehärtet und angelassen
Härte: HRC 25–32
Außendurchmesser (OD): 50 mm – 500 mm
Innendurchmesser (ID): 40 mm – 480 mm
Wandstärke: 5 mm – 60 mm
Länge: Bis zu 8 Meter
Oberflächenrauheit (innen): Ra ≤ 0,4 μm
Geradheit: ≤ 0,3 mm/m
Zugfestigkeit: 850 – 1000 MPa
Streckgrenze: ≥ 650 MPa
Anwendbare Normen: DIN 2391 / EN 10305 / ASTM A519

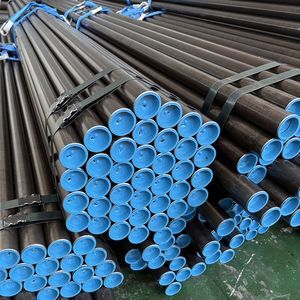

Werkslager und Lieferkapazität

• Großer Lagerbestand in verschiedenen Abmessungen zur Gewährleistung kurzer Lieferzeiten.
• Typische Lieferzeit für Standardgrößen: kurze Fristen (z. B. 7–10 Tage).
• Schnelle Bearbeitung und Honen für Sondermaße; Verpackung nach Exportstandard mit Korrosionsschutz.
• Automatisierte Lagersysteme zur Sicherstellung stabiler Versorgung und schneller Auslieferung.

Qualitätsprüfung

• Maßprüfung: OD, ID und Wandstärke mit hochpräzisen Messgeräten geprüft.
• Oberflächenrauheitsprüfung nach Honen oder Burnishing (Ra-Messung).
• Härteprüfung: HRC-Werte nach Wärmebehandlung bestätigt.
• Ultraschallprüfung (UT) zur Erkennung interner Fehler.
• Geradheits- und Rundheitsprüfung mittels Laser-Ausrichtwerkzeugen.
• Hydrostatischer Test auf Anfrage für druckbeanspruchte Anwendungen.

Zertifikate

• GL (Germanischer Lloyd) – Approval of Material Manufacturers (AMM)
• ISO 9001:2015 Qualitätsmanagementsystem
• Walzwerk-/Werkszeugnisse (EN 10204 3.1 / 3.2)
• Berichte von Drittprüfern (SGS / BV / TUV)

caractéristiques / spécifications techniques

• Material: AISI 4140 (DIN 42CrMo4)
• Zustand: Gehärtet und angelassen
• Härte: HRC 25–32
• Außendurchmesserbereich: 50 mm – 500 mm
• Innendurchmesserbereich: 40 mm – 480 mm
• Wandstärkenbereich: 5 mm – 60 mm
• Maximale Länge: bis zu 8 Meter
• Innenraugosität: Ra ≤ 0,4 μm
• Geradheitstoleranz: ≤ 0,3 mm/m
• Maßtoleranzen / Konzentrität: enge Toleranzen (z. B. bis ±0,03 mm für gebohrtes ID)
• Zugfestigkeit: 850 – 1000 MPa
• Streckgrenze: ≥ 650 MPa
• Anwendbare Normen: DIN 2391 / EN 10305 / ASTM A519
