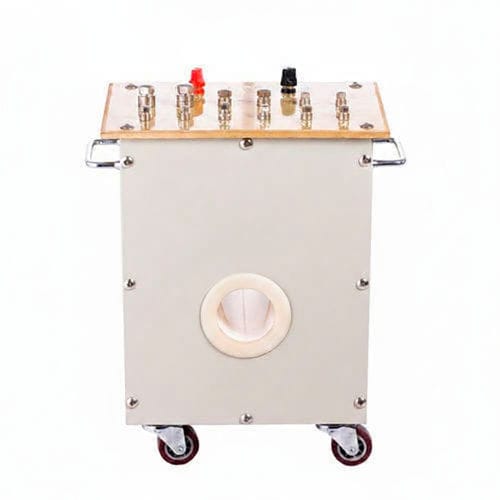

Stromgenerator SL series

tragbarfür Industrieanwendungen

Der SL-Stromgenerator liefert Primärstrom bzw. versorgt einphasige 50‑Hz-Geräte zur Überprüfung von Stromwandlern. Er besteht aus einer Eingangswicklung (220 V), einer Ausgangswicklung (≤100 A) und einer Durchgangs-/Kernwicklung.

Aufbau und Funktion

• Eingangswicklung: 220 V (einphasig, 50 Hz).
• Ausgangswicklung: Nennausgang unter 100 A; das Typenschild gibt den zulässigen Nennstrom durch die Kernwicklung an.
• Durchgangs-/Kernwicklung: Mehrfachwicklungen möglich; die zulässige Nennstromstärke sinkt proportional zur Wicklungszahl.
• Spitzname: Stromgenerator.

Wesentliche Merkmale

• Der auf dem Typenschild angegebene Ausgangsstrom bezieht sich auf den durch die Kernwicklung zulässigen Nennstrom.
• Bei mehreren Windungen durch den Kern verringert sich der zulässige Nennstrom umgekehrt proportional zur Windungszahl.
• Das Verhältnis der auf dem Typenschild angegebenen Ausgangskapazität zum Produkt aus Ausgangsstrom und Spannung pro Windung bestimmt die maximal zulässige Windungszahl durch den Kern.
• Mit Rollen ausgestattet für einfache Handhabung und Transport.

Betriebsbedingungen / Umgebungsgrenzen

• Betriebstemperatur: -5°C bis +40°C.
• Relative Luftfeuchte: < 80%.
• Für Dauerbetrieb bei Nennstrom ausgelegt.
• Ermöglicht 1,5‑fache Überlast für 30 Minuten.

Außenmaße & Varianten

• SL-4: 420 × 240 × 4500 mm³.
• SL-7: 600 × 350 × 700 mm³.

Gewicht (Beispiel)

• SL-4: 14 kg.

Technische Daten

• Eingangswicklung: 220 V (einphasig, 50 Hz).
• Ausgangswicklung: Nennausgang unter 100 A (Wert auf dem Typenschild).
• Durchgangswicklung: Mehrfachwindungen möglich; zulässiger Nennstrom invers proportional zur Windungszahl.
• Überlastfähigkeit: 1,5× Nennstrom für 30 Minuten.
• Betriebsbereich: -5°C bis +40°C; Feuchte < 80%.
• Mobilität: mit Rollen für Transport.
• Typische Modelle: SL-4 (420×240×4500 mm³, 14 kg), SL-7 (600×350×700 mm³).

Dokumentation & Multimedia

• Produktbilder und Demonstrationsvideos eingebettet (YouTube).
• Benutzerhandbuch (PDF) verfügbar.
