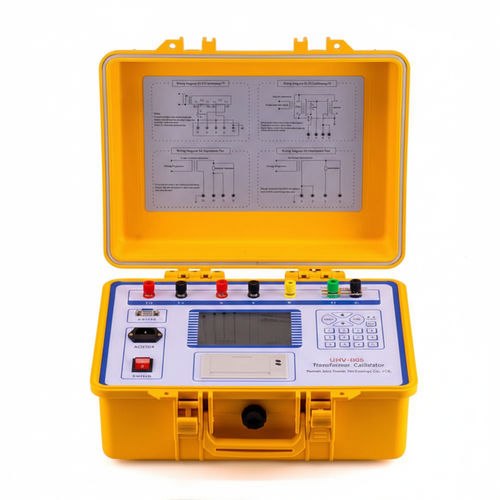

Spannungskalibrator UHV-905

StromImpedanzelektrische Parameter

Das UHV-905 ist ein automatisches Kalibriersystem für Stromwandler (CT) und Spannungswandler (PT). Es kombiniert eine spezielle, fortschrittliche Schaltungsarchitektur mit DSP-Technologie, um Instabilitäten der RC-Phasenverschiebungsschaltung zu beseitigen und präzise Messungen von Verhältnisfehlern, Phase/Winkel, Impedanz und Admittanz mit automatischer Abtastung und PC-Host-Unterstützung zu ermöglichen.

Hauptfunktionen

• Automatische Kalibrierung für CT und PT: Messung von Verhältnisfehler, Impedanz und Admittanz; Zeit-/Admittanzprüfungen.
• Kombination aus einzigartiger fortschrittlicher Schaltung und DSP zur Stabilisierung der Messung gegenüber RC-Phasenverschiebungsinstabilität.
• Großformatiges Matrix-LCD (320 × 240) mit langlebiger Hintergrundbeleuchtung zur klaren Anzeige von Verhältnis- und Winkeldifferenzen.
• Automatische Erkennung und Anzeige falscher Polarität und falscher Übersetzungsverhältnisse.
• Host-PC-Software für virtuelle Instrumente sowie Fernsteuerung und Visualisierung.
• Automatische Bereichsschaltung, Behandlung von S-Level-Messungen und Oberwellenunterdrückung > 40 dB.

Messbereiche und Einsatzbedingungen

• Betriebsumgebung: Temperatur 5℃ bis 40℃; relative Luftfeuchtigkeit <80% (bei 25℃); Höhe <2500 m; Netzfrequenz 50 Hz ±0,5 Hz; Netzspannung 220 V ±5%.
• Messbereiche: Kofasenkomponente 0.0001 ～ 200.0 (%) Auflösung 0.0001; orthogonale Komponente 0.001 ～ 700.0 Auflösung 0.001; Impedanz 0.0001 ～ 20.0 Ω Auflösung 0.0001; Admittanz (ms) 0.0001 ～ 20.0 Auflösung 0.0001.
• Arbeitsstrombereich: (1% ～ 149%) In (In = 5 A); (5% ～ 149%) In (In = 1 A).
• Arbeitsspannungsbereich: (5% ～ 149%) Un (Un = 100 V, 150 V, 100 V/…); (5% ～ 149%) Un (Un = 100 V/3).
• Belastung (Strom): TX < 0.12 Ω bei cosφ = 1.
• Belastung (Spannung): < 0,25 VA (100 V).
• Anzeige von Polaritätsfehlern: Wenn Betriebsstrom/-spannung > 5% des Nennwerts und der Fehler > 180% ist, muss eine Polaritätsanzeige erfolgen; wenn > 10% und keine korrekte Anzeige vorhanden ist, weist dies auf einen Fehler hin.
• Anzeige bei variablem Übersetzungsverhältnis: Wenn Betriebsstrom/-spannung > 5% des Nennwerts und der Fehler zwischen 30% und 180% liegt, wird eine Fehleranzeige des variablen Verhältnisses gezeigt.
• Isolations-/Durchschlagprüfung: Anschlüsse und Steckdosen halten 1,5 kV zur Gehäusemasse für 1 Minute stand.

Eigenschaften / Technische Daten

• Anzeige: 320 × 240 Punkt-Matrix-LCD mit großem Sichtfeld und langlebiger Hintergrundbeleuchtung.
• Bedienoberfläche: mehrsprachige Bedienoberfläche (Original enthält chinesische UI); großformatige Anzeigen für Verhältnis- und Winkeldifferenzen.
• Konformität: erfüllt JJG314-1993 und JJG314-1994; unterstützt automatische Abtastung.
• Fortgeschrittene Funktionen: automatische Bereichsschaltung, S-Level-Messungsbehandlung, Oberwellenunterdrückung > 40 dB.
• Leistungsaufnahme: <15 VA (ohne Mikro-Drucker); <25 VA (mit Mikro-Drucker).
• Abmessungen (L × B × H): 260 × 350 × 150 mm.
• Gewicht: 6 kg.
