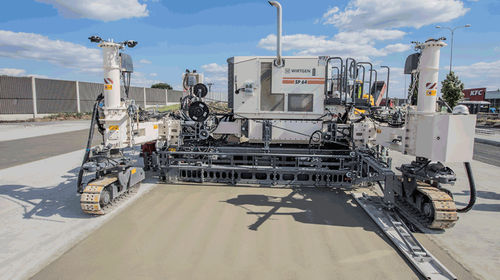

Inset-Gleitschalungsfertiger SP 64i

Produktübersicht
Der SP 64i Inset-Gleitschalungsfertiger ist ein vollmodularer 4-Ketten-Fertiger für den präzisen Betoneinbau in der Straßen- und Flughafentechnik. Er arbeitet in Einbaubreiten von 2,0 m bis 7,5 m und Einbaudicken bis 450 mm. Modulares Design, hydraulische Schwenkarme und ein elektronisches Lenk- und Steuersystem gewährleisten hohe Anpassungsfähigkeit und exakten Betoneinbau.

Hauptmerkmale

• Vollmodularer Maschinenaufbau für schnelle Umrüstung und Erweiterung.
• Vier Kettenlaufwerke für hohe Fahrstabilität und präzises Fahrverhalten.
• Einbaubreite: 2.000–7.500 mm (konfigurationsabhängig).
• Maximale Einbaudicke: bis zu 450 mm.
• Elektronische Lenk- und Steuerungssysteme für exakte Positionsführung.
• Integrierte elektrische oder hydraulische Rüttler für homogene Verdichtung.
• Optionale, maschinenintegrierbare Geräte: selbstverladendes Dübelsetzgerät, Ankersetzer, Seiten- bzw. Mittelanker-Systeme.
• ECO-Modus, Telematikunterstützung und 3D-Schnittstellenkompatibilität.

Betoneinbau Inset (Verfahren)
Der Beton wird je nach Anforderung direkt vor dem Fertiger abgelegt oder seitlich über ein Förderband/Seitenbeschicker zugeführt. Verteilerschnecke oder Verteilerschwert verteilen den Beton gleichmäßig über die gesamte Einbaubreite. Integrierte elektrische oder hydraulische Rüttler sorgen für eine homogene Verdichtung, während die Inset-Fahrbahnschalung die Betondecke in definierter Breite und Dicke formt. Optional integrierbare Dübel- oder Ankersetzer bringen Bewehrungselemente parallel zur Fahrtrichtung ein; Mittel- oder Seitenanker können quer zur Fahrtrichtung eingebracht werden. Eine Querglätterbohle und Nachbearbeitungsgeräte sorgen für das Oberflächenfinish, gefolgt von einer Super-Glättmaschine zur Endoberfläche.

Optionen & Zusatzfunktionen

• Selbstverladendes Dübelsetzgerät und Ankersetzer (optional).
• Querglätter und Längsglätter für die Oberflächenbearbeitung.
• Hydraulische oder elektrische Rüttlerantriebe; mehrere Anschlussoptionen.
• Durchdachtes Transportkonzept mit geringem Umrüstaufwand.
• Ergonomischer Bedienstand mit intuitiver Bedienlogik und optimierter Sicht.

Technische Daten

• Leistung: 180 kW (245 PS).
• Abgasstufe: EU Stage 5 / US EPA Tier 4f.
• Anzahl Kettenlaufwerke: 4.
• Einbaubreite: 2.000–7.500 mm.
• Einbaudicke: bis zu 450 mm.
• Arbeitsgeschwindigkeit (Glätten): ca. 7 m/min.
• Fahrgeschwindigkeit Einbau: 0–6 m/min; Fahrgang/Transport: bis 23,5 m/min.
• Hubraum: 6,0 l.
• Maschinengewicht: ca. 17.000–45.000 kg (abhängig von Ausstattung).
• Mechanische Höhenverstellung: 420 mm; hydraulische Höhenverstellung: 1.100 mm.
