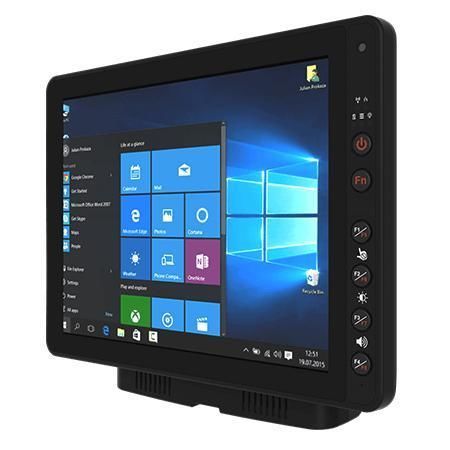

12,1"-Fahrzeugterminal FM12E

Intel® Atom x6413EMIL-STD-810HIP 65

Übersicht
Der FM12E ist ein 12,1" fahrzeugmontierter Computer für Lagerlogistik, Flottenmanagement und Staplerbetrieb. Er wurde für raue Industrie‑ und Fahrzeugeinsätze entwickelt und bietet vor Ort tauschbare Frontplatten, lüfterloses Design und langfristige Plattformverfügbarkeit.

Hauptmerkmale

• Intel® Elkhart Lake Prozessor‑Familie (Intel Atom x6413E Standard; leistungsfähigere Optionen verfügbar)
• 12,1" XGA (1024 × 768) PCAP Multi‑Touch Display
• Vor Ort austauschbare Frontplatte zur Reduzierung von Servicezeiten
• IP65 Frontschutz; MIL‑STD‑810H für Stoß & Vibration
• Großer Betriebstemperaturbereich für extreme Bedingungen

Zertifizierungen

• IP65 (Front)
• MIL‑STD‑810H (Stoß & Vibration)
• CE, FCC, IC (ICES‑003)
• UL60950‑1, EN60950‑1
• PTCRB (für Funkmodule)

Display

• Größe: 12,1 Zoll
• Typ: Projected Capacitive Multi‑Touch (PCAP)
• Auflösung: 1024 × 768 (XGA)
• Helligkeit: 400 nits (Standard); 800 nits optional; High‑Brightness‑Option genannt
• Kontrastverhältnis: 1000:1
• Blickwinkel: 89/89/89/89
• Touch‑Modi: Hand, Stylus, Handschuh

System­spezifikation

• Prozessor (Optionen): Intel Atom x6413E 1,5 GHz (bis 3,0 GHz) Standard; optional x6425E, x7433RE, x7835RE
• Speicher: 4 GB Standard; optional 8 GB, 16 GB
• Speicherplatz: 128 GB M.2 SSD Standard; optional 256 GB, 512 GB
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 10 IoT Enterprise LTSC (64‑Bit) Standard; Windows 11 IoT Enterprise LTSC optional
• Funk: WLAN und Bluetooth unterstützt; WWAN (4G/LTE) optional; GNSS (GPS/A‑GPS)
• Sensoren: G‑Sensor, Umgebungslichtsensor, Temperatursensor

Kamera

• Frontkamera: 2 MP

Umgebung & Robustheit

• Betriebsfeuchte: 5% bis 90% RH, nicht kondensierend
• Betriebstemperatur: -30°C bis 60°C
• Lagerungstemperatur: -30°C bis 60°C
• Stoß: MIL‑STD‑810H Methode 516.8 Verfahren I
• Vibration: MIL‑STD‑810H Methode 514.8 Verfahren I
• Aufprall: EN62262 IK07
• ESD: EN 61000‑4‑2 konform, verstärkt ±8kV Kontakt & ±12kV Luft

Bedienelemente & Tasten

• 1 × Power‑Taste
• 5 × Funktionstasten (programmierbar via Winset)

I/O‑Anschlüsse (Übersicht)

• USB: 1 × USB Type‑C (Tablet); DB9 auf Docking liefert 2 × USB 2.0 über Adapter
• Seriell: 2 × COM‑Ports (Docking)
• LAN: 1 × Gigabit LAN (Docking)
• Audio: Docking: 2 × Lautsprecher; Docking: CANBus oder Audio optional
• Speicher: 1 × Micro SD Slot (Tablet)
• SIM: 1 × Dual‑Nano SIM Slot
• Anzeigen: 4 × LEDs (WLAN, UPS Batterie, HDD, Heater)
• Docking Antennenanschlüsse: SMA für WLAN (Standard), SMA für GPS/WWAN optional

Mechanik

• Abmessungen: Tablet 307 × 225 × 41 mm; Docking 202 × 245 × 52 mm
• Dockinggehäuse: Aluminiumlegierung
• Gewicht: Tablet 1,7 kg; Docking 1,6 kg
• Montage: RAM Mount oder VESA 75 × 75 mm
• Kühlung: lüfterloses Design

Stromversorgung & Batterie

• Batterie: 7,6 V UPS Batterie (2S1P) — Mindestbackup ca. 30 Minuten
• Stromaufnahme: Docking 10V–60V mit Zündungssteuerung; Tablet 12V DC In
• Typischer Verbrauch: 45W

Zubehör (Standard / Optional)

• Standard: 5m Netzkabel mit Sicherungsset, 0.3m USB‑Kabel, 0.15m Power‑Konverterkabel, DC‑Jack‑Kabel, 84W Adapter mit Netzkabel, Kabelschellen‑Kit, WLAN Antennen ×2, Quick Start Guide, externe Antennenhalterung, Dock‑Verriegelungsschlüssel, Stylus‑Kit + Schraube
• Optional: RS232 Kabel, Audiokabel, CAN Bus Kabel, IP65 LAN Kabel, GPS & LTE Kombi‑Antennen, magnetische Kombi‑Antenne, WWAN Antenne, Montage‑ und Adapterkits

Montagelösungen (Beispiele)
Montage 1 – Bohrfreie Lösung
A | RAM Clamp Mounts - am Stapler | RAM‑D‑247U‑4 | Klemmbasis mit 2.25" Kugel | ANZ: 1
B | RAM Arm | RAM‑D‑201U | Arm für 2.25" Kugel (L: 8.375") | ANZ: 1
C | RAM Ball an Geräteseite | RAM‑D‑2461U | VESA 75 × 75 mm mit 2.25" Kugel | ANZ: 1

Montage 2 – Bohrlösung
A1 | RAM round base mounts - am Stapler | RAM‑D‑202U | 3.68" Rundfuß mit 2.25" Kugel | ANZ: 1
A1‑1 | Schraube | - | SUS304 M8 × 40 mm | ANZ: 5
B | RAM Arm | RAM‑D‑201U | Arm für 2.25" Kugel | ANZ: 1
C | RAM Ball Geräteseite | RAM‑D‑2461U | VESA 75 × 75 mm mit 2.25" Kugel | ANZ: 1

Montage 3 – Tastaturmontage
D | Winmate Tastatur‑Adapterplatte (PN:821009131600) | - | 4 VESA‑Löcher zum Gerät und 4 AMPS‑Löcher zur RAM‑Kugel | ANZ: 1
D‑1 | Schraube | - | SUS304 M5 × 20 mm | ANZ: 5

Zusammenfassung
Der FM12E stellt eine fahrzeuggerechte Plattform mit modularen I/O‑Optionen über Docking, breitem Spannungsbereich mit Zündungssteuerung, vor Ort tauschbarer Frontplatte und optionalen Hochhelligkeitsdisplays für industrielle Fahrzeuganwendungen bereit.
