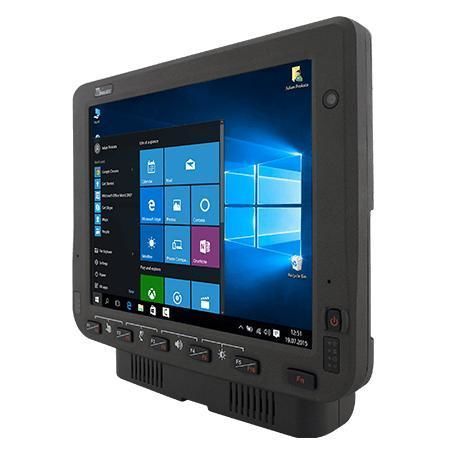

10,4"-Fahrzeugterminal FM10E

Intel® Atom x6413EMIL-STD-810GMIL-STD-810H

Kurze Beschreibung
Der Winmate FM10E ist ein 10,4‑Zoll Fahrzeug‑/Mobilcomputer für Field Service, Lagerdatenerfassung und Flottenbetrieb. Für die Integration in Industrie‑ und Fahrzeugumgebungen ausgelegt, bietet er eine Tablet‑plus‑Docking‑Architektur, IP65‑Frontschutz, MIL‑STD‑Konformität sowie erweiterte Temperaturoptionen.

Hauptmerkmale

• Intel® Elkhart Lake Plattform (z. B. x6413E) mit optionalen Atom‑Varianten
• 10,4" 1024 x 768 Display mit projected capacitive (PCAP) Multi‑Touch (Hand, Stylus, Handschuh)
• Vor Ort austauschbare Frontplatte
• IP65 Front für Schutz gegen Staub und Strahlwasser
• Großer Betriebstemperaturbereich (z. B. -30 °C bis 60 °C) und optionale Heiz-/Enteisungsfunktionen

Zertifizierungen

• MIL‑STD‑810G / MIL‑STD‑810H (Stoß & Vibration)
• IP65
• CE, FCC, IC (ICES‑003)
• UL60950‑1 / EN60950‑1, PTCRB

Produktdetails
Stoß‑ und Vibrationsschutz: verstärktes Gehäuse und MIL‑STD‑geprüfte Verfahren sichern den zuverlässigen Betrieb in Fahrzeug‑ und Industrieumgebungen.

Display & Touch: 10,4" XGA‑Panel mit PCAP Multi‑Touch, Handschuh‑ und Stylus‑Modi; Helligkeitsoptionen 400 nits (Standard) und 800 nits (optional) zur verbesserten Ablesbarkeit.

CPU & Betriebssystem: Standard Intel Atom x6413E mit optionalen leistungsfähigeren Elkhart Lake Varianten. Windows 10 IoT Enterprise LTSC (64‑bit) standardmäßig; Windows 11 IoT Enterprise LTSC optional.

Servicefähigkeit: Frontblende und Touchscreen sind in unterstützten Konfigurationen vor Ort austauschbar, um Ausfallzeiten und Wartungskosten zu reduzieren.

Zubehör (Standard & optional)
Standardzubehör: USB‑Kabel, Stromkonverterkabel, Halterung für externe Antenne, Sicherungsset, WLAN‑Antenne, Stylus‑Kit, Docking‑Schlüssel, Adapter, Netzkabel mit Sicherung, Quick Start Guide.

Optionen: magnetische Multiband‑Kombinationsantennen, GPS & LTE MIMO Antennen, CAN/RS232 Kabel, WWAN Antenne, IP65 LAN‑Kabel sowie diverse Montage‑ und Kabeloptionen.

Montagelösungen (Beispiele)
Bohrlose Lösung: RAM‑Clamp (RAM‑D‑247U‑4) + RAM‑Arm (RAM‑D‑201U) + RAM VESA‑Ballplatte (RAM‑D‑2461U) mit Schrauben und Unterlegscheiben.

Bohrlösung: RAM Rundfuß (RAM‑D‑202U) + RAM‑Arm + VESA‑Ballplatte und Befestigungselemente.

Tastaturmontage: Winmate Tastatur‑Adapterplatte (PN: 821009131600) kombiniert mit RAM‑Hardware für Tastaturintegration.

Technische Daten

• Modell: FM10E
• Display: 10.4" (1024 x 768) PCAP, 400 nits Standard (800 nits optional)
• Prozessor: Intel Atom x6413E (1.5 GHz up to 3.0 GHz) Standard; optional x6425E/x7433RE/x7835RE
• RAM: 4 GB Standard (8 GB / 16 GB optional)
• Speicher: 128 GB Standard (256 GB / 512 GB optional)
• Sicherheit: TPM 2.0
• OS: Windows 10 IoT Enterprise LTSC Standard; Windows 11 IoT Enterprise optional
• Drahtlos: WLAN/BT unterstützt; WWAN 4G/LTE optional; GNSS unterstützt
• Sensoren: G‑Sensor, Lichtsensor, Temperatursensor
• Kamera: Front 2 MP
• Umgebung: Betrieb -30 °C bis 60 °C (konfigurationsabhängig); Feuchte 5%–95% RH ohne Kondensation
• Stoß & Vibration: MIL‑STD‑810H (516.8 / 514.8)
• Schutzart: IP65; Impact: EN62262 IK07; ESD: EN 61000‑4‑2
• I/O: 1x USB Type‑C (Tablet), DB9 (Dock) für 2x USB2.0, 2x COM (Dock), 1x Gigabit LAN (Dock), Audio, microSD, Dual‑Nano SIM, SMA Antennenanschlüsse am Dock
• Mechanik: Tablet 268 x 214 x 35 mm (~1,7 kg); Dock 202 x 245 x 52 mm (~1,6 kg); RAM/VESA Montage; lüfterlos
• Strom: Dock 10V–60V mit Zündsteuerung; Tablet 12V DC In; UPS 7.6V (2S1P) ≥30 min; typ. Verbrauch 45W
• Zertifizierungen: CE, FCC, IC, UL60950‑1, EN60950‑1, PTCRB
