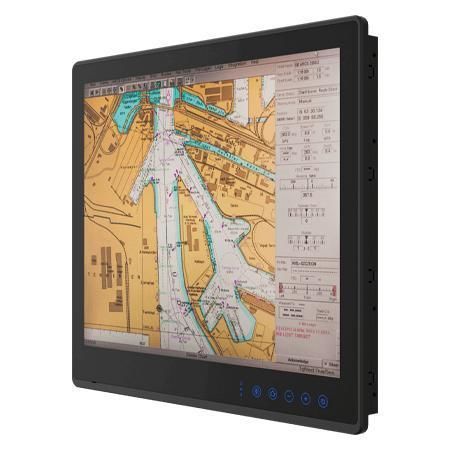

Panel-PC / Multitouchscreen R19IAD3S-MRM2FP

mit Touchscreenmit kapazitivem PCAP-Touchscreen19"

Übersicht
Winmate R19IAD3S-MRM2FP ist ein 19" ECDIS Marine Panel-PC für Navigation und Steuerung an Bord von Schiffen und Offshore-Anlagen. Er bietet ein true-flat Edge-to-Edge PCAP-Multitouch-Display, lüfterlose Kühlung, optionale Farbkalibrierung gemäß IEC 61174, IP66-Frontschutz und mehrere maritime Zertifizierungen für den Dauerbetrieb 24/7.

Hauptmerkmale

• 19" 1280 x 1024 Auflösung mit Projected Capacitive (PCAP) Multi-Touchscreen
• True-flat Edge-to-Edge Design mit schmalem Rahmen und lüfterloser Wärmeableitung
• Optionale Farbkalibrierung zur Erfüllung von IEC 61174 (ECDIS)
• Kapazitive Touch-Tasten für schnellen Zugriff auf DAY, DUSK und NIGHT Modi
• Optional 4 x COM-Ports (NMEA 0183); RS422/485 per Software umschaltbar
• Marine-konforme Normen: IEC60945 (4. Ausgabe), DNV-CG-0339, IACS E10
• Unterstützung für Touch-Tasten-Sperre / Touchscreen-Lock

Zertifizierungen

• CE
• FCC
• DNV-CG-0339
• IEC60945 (4th Edition)
• IACS E10

Produkt-Highlights

• Zertifizierte Marine-Computing-Lösung, entwickelt und geprüft für raue Seeumgebungen.
• Optimierte sechstastige OSD-Bedienung an der Frontplatte für schnellen Moduswechsel und Displaysteuerung.
• Optionale präzise Farbkalibrierung gemäß IEC 61174 für präzise Wiedergabe von Seekarten.
• Robustes true-flat Design mit eloxiertem Aluminiumrahmen zur Korrosionsbeständigkeit.
• Umfangreiche Konnektivität: Gigabit-LAN, USB 2.0/3.0, optional HDMI, optionale isolierte DIDO-Ports und optionale NMEA-konforme serielle Schnittstellen für Integration mit ECDIS, AIS und anderen Bord-Systemen.

Zusätzliche Hinweise
Konzipiert für Brücken-Konsolen und Schalttafeln, verbindet der R19IAD3S-MRM2FP ECDIS-geeignete Anzeigeleistung mit robuster Mechanik, Umgebungsfestigkeit und vielseitigen I/O-Optionen für Schiffs- und Offshore-Installationen.

Technische Daten

• Modell: R19IAD3S-MRM2FP
• Marke: Winmate
• Displaygröße: 19.0 inches
• Auflösung: 1280 x 1024
• Touch / Glas: Projected Capacitive Multi Touch Screen (AR Coating) Standard; AG Film / AR Glass optional
• Panel Brightness: 350 nits
• Contrast Ratio: 2000:1
• Betrachtungswinkel: 89/89/89/89
• Aktive Fläche: 376.32 x 301.06 mm
• Prozessor: Intel® Core™ i5-1335U 3.4 GHz (bis 4.60 GHz) Standard; Intel® Core™ i5-120U optional
• Arbeitsspeicher: 8GB Standard; 16GB / 32GB optional
• Speicher: 128GB Standard; 256GB / 512GB / 1TB / 2TB optional
• Ethernet-Controller: 2 x Intel® Ethernet Controller (RJ45)
• Betriebssysteme: Windows 11 IoT Enterprise (64-bit) / Windows 11 Pro / Windows 10 IoT Enterprise / Linux Ubuntu 22.04 (optional)
• Buzzer: 75–80 dB @ 2300 Hz (1 m)
• Betriebsfeuchte: 5% bis 95%
• Betriebstemperatur: -15 ~ 55 °C
• Stoß: 15G, 11 ms
• Vibration: 0.7g @ DNV-CG-0339 (Class A)
• IP-Schutzart: IP66 (Frontseite)
• USB: 2 x USB 3.0 Standard; 1 x USB 2.0 optional
• Seriell / NMEA: 1 x RS232 Standard / RS422/485 umschaltbar; zusätzlicher RS232 optional; 4 x NMEA 0183 Ports optional
• LAN: 2 x RJ45 (Gigabit)
• Video: 1 x HDMI (optional)
• Frontsteuerung: Power, Brightness +, Brightness -, Menu, Function Key (Default: ECDIS Mode)
• Indikatoren: Day Mode, Dusk Mode, Night Mode
• DIDO: 8-Kanal isolierte digitale Ein-/Ausgänge (optional)
• Mechanische Abmessungen: 429 x 382 x 72.8 mm
• Ausschnitt (Cut-out): 408 x 359 mm
• Gewicht: 7.8 kg
• Montage: VESA mount / Panel mount
• Gehäuse: Eloxierter Aluminium-Bezel
• Kühlsystem: Fanless Design
• Netzteil: 24V DC-in mit Isolation (zertifiziert); akzeptiert 9 ~ 36V DC
• Leistungsaufnahme: 65W (typisch)
• Lieferumfang: Benutzerhandbuch, 12V AC to DC Adapter (mit 3-Pin-Terminal), Netzkabel, M4 x 30 schwarze Schrauben, M4 x 15 silberne Schrauben
• Optionales Zubehör: Four 5-Pin Terminal Block 3.81 (Phoenix type) für NMEA-Port
