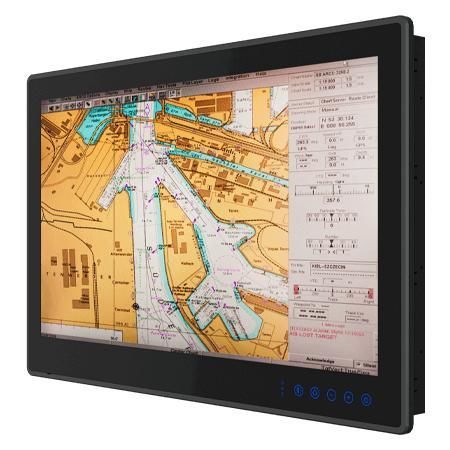

Panel-PC / Multitouchscreen W24IAD3S-MRA2FP

mit Touchscreenmit kapazitivem PCAP-Touchscreen24"

Übersicht
Der W24IAD3S-MRA2FP ist ein 24-Zoll ECDIS Marine Panel-PC für Brücken- und Navigationssysteme. Er bietet ein flaches Edge-to-Edge PCAP-Touchdisplay, lüfterlose Kühlung und eine marinegerechte Konstruktion mit optionaler Farbkalibrierung für ECDIS-Konformität. Das Gerät ist nach gängigen maritimen Standards zertifiziert.

Hauptmerkmale

• 23,8" (24-Zoll-Klasse) 1920×1080 Full HD Display mit projektiv-kapazitivem Multi-Touch (PCAP)
• True-flat Rand-zu-Rand Design und lüfterloses Wärme-Management
• Optionale Farbkalibrierung für IEC 61174 / ECDIS
• Kapazitive Fronttasten für schnellen Zugriff und Tag/Dämmerung/Nacht-Modi
• Optional: 4 x COM-Ports für NMEA 0183 (RS232/422/485 umschaltbar)
• Frontseitiger Schutz IP66 und eloxierter Aluminiumrahmen

Zertifizierungen

• IACS E10
• IEC60945 (4. Ausgabe)
• DNV-CG-0339
• CE
• FCC

Design und Betrieb
Das Panel bietet eine nahtlose Frontfläche zur vereinfachten Reinigung und besseren Korrosionsbeständigkeit. Ein optimiertes OSD mit sechs Tasten ermöglicht schnelles Umschalten der Anzeige-Modi zur Verringerung der Ermüdung bei langen Wachen. Das lüfterlose Design und die robuste Mechanik sichern den zuverlässigen Betrieb unter maritimen Schock- und Vibrationsbedingungen.

Konnektivität und I/O

• 2 x RJ45 Ethernet (Intel-Controller)
• 2 x USB 3.0 (Standard), 1 x USB 2.0 optional
• Seriell: 1 x RS232 (Standard) software-umschaltbar auf RS422/485; optional weiterer RS232
• Optionen: HDMI-Ausgang, isoliertes 8-Kanal DIDO, 4 x NMEA 0183 Ports
• Erweiterung: 2,5" entnehmbarer SSD/HDD-Schacht (optional)

Anwendungsfälle

• ECDIS- und Navigationsstationen auf Brücken
• Brückenkonsolen, integrierte Navigationssysteme und Überwachungsstationen
• Marine-Anwendungen, die zertifizierte Hardware und Widerstandsfähigkeit gegen Vibration und weite Temperaturbereiche erfordern

Technische Daten

• Display: Projected capacitive multi-touch (AR Coating Standard); AG-Film oder AR-Glas optional
• Größe: 23,8 Zoll
• Auflösung: 1920 x 1080 (Full HD)
• Helligkeit: 250 nits
• Kontrast: 3000:1
• Aktive Fläche: 527.04 x 296.46 mm
• Prozessor: Intel® Core™ i5-1335U (3.4 GHz bis 4.60 GHz) Standard; Intel® Core™ i5-120U optional
• Arbeitsspeicher: 8 GB Standard; optional 16 GB / 32 GB
• Speicher: 128 GB Standard; optional 256 / 512 GB / 1 TB / 2 TB
• Betriebssysteme: Windows 11 IoT Enterprise / Windows 11 Pro / Windows 10 IoT Enterprise / Ubuntu 22.04 (Ubuntu: kein Wake on Touch)
• IP-Schutz: IP66 (Frontseite)
• Betriebstemperatur: -15 °C bis 55 °C
• Betriebsfeuchte: 5%–95%
• Stoß: 15G, 11 ms
• Vibration: 0.7 g gemäß DNV-CG-0339 (Klasse A)
• Abmessungen: 595 x 385 x 73.8 mm
• Ausschnitt (Cut-out): 570 x 360 mm
• Gewicht: 10.3 kg
• Montage: VESA / Panel-Montage
• Stromversorgung: 24 V DC-in mit Isolation (zertifiziert), akzeptiert 9–36 V DC
• Stromverbrauch: ca. 65 W (typisch)
• Lieferumfang: Handbuch, 12 V AC→DC Adapter (mit 3-Pin Terminal Block), Netzkabel, Schrauben M4 x 30 / M4 x 15
