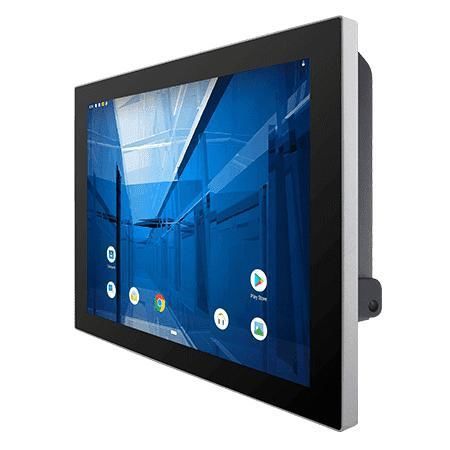

Panel-PC / Multitouchscreen R15IM3S-GCC3

mit kapazitivem PCAP-Touchscreen15"1024 x 768

Übersicht Der R15IM3S-GCC3 ist ein 15-Zoll G-WIN GC-Serie Front-IP65 PCAP Panel-PC. Er verfügt über einen ARM A53 Quad Core 2,0 GHz Prozessor, lüfterloses Design und sehr geringen Stromverbrauch. Die Front bietet eine echte, durchgehende Flächen-Ausführung (edge-to-edge) mit IP65-Schutz gegen Wasser und Staub. Die Plattform unterstützt Android oder Linux und bietet Montageoptionen wie Front-Paneel- und VESA-Montage.

HAUPTMERKMALE

• ARM A53 Quad Core 2,0 GHz CPU
• Lüfterloses Kühlsystem und extrem geringer Stromverbrauch
• Frontseitig IP65-Schutz gegen Wasser und Staub
• Vollständig flache, edge-to-edge Frontfläche, leicht zu reinigen
• Umfangreiche I/O: 1 x Micro USB (OTG), 2 x USB 2.0 Type A, 1 x RS232/422/485, 1 x RJ45 LAN, 1 x Micro SD Slot, 1 x Micro HDMI (optional)
• Unterstützt Android oder Linux

Design & Bedienung

• Echte flache Front: durchgehender Rahmen reduziert Eindringen von Staub/Flüssigkeiten und vereinfacht Reinigung und Wartung
• PCAP Multi-Touch: projiziert-kapazitiver Touch für präzise Multi-Touch-Interaktionen, geeignet für HMI
• Software-Unterstützung: Auslieferung mit Android (Standard); optional Linux Yocto oder Ubuntu Server für Embedded-Anwendungen
• Montageflexibilität: Panel- und VESA-Montage für Wand-, Tisch- oder Fahrzeuginstallation mit einfachem I/O-Zugang
• Industriegeeignet: Front-IP65 und Erfüllung von MIL-STD-Anforderungen für Stoß und Vibration

Zertifizierungen

• CE
• FCC

Technische Daten

• Display: Projected Capacitive Multi Touch
• Display-Größe: 15,0 inches
• Auflösung: 1024 x 768
• Panel-Helligkeit: 300 nits (Standard); 1000 nits (optional)
• Kontrastverhältnis: 2000:1
• Blickwinkel: 88/88/88/88
• Aktive Fläche: 304,1 x 228,1 mm
• Prozessor: ARM A53 (Quad Core 2,0 GHz)
• Arbeitsspeicher: 4 GB LPDDR4
• Speicher: eMMC onboard 32 GB
• Betriebssystem: Android 11 (upgradebar auf Android 13) Standard; Linux Yocto 5.15.47 + Qt 5.15 (optional); Linux Ubuntu Server 22.04 (optional)
• WLAN/Bluetooth: optional
• USB-Ports: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Serielle Schnittstelle: 1 x RS232/422/485 (Standard RS232)
• LAN: 1 x 10/100/1000 Mbps
• Videoausgang: 1 x Micro HDMI (optional)
• Audio: 2 x Lautsprecher (optional)
• SD-Slot: 1 x Micro SD (max. 32 GB)
• Stromversorgung: 12V DC via Terminal Block (Standard); 9~36V optional
• Netzteil: 12V 50W
• Abmessungen: 363 x 278 x 45 mm
• Ausschnitt (Cut out): 349 x 263 mm
• Montage: Panel mount; VESA mount
• Gehäuse: Aluminium
• Kühlung: lüfterloses Design
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -20°C bis 60°C
• Stoßfestigkeit: MIL-STD-810H Method 516.8 Procedure I
• Vibrationsfestigkeit: MIL-STD-810H Method 514.8 Procedure I
• Front-IP-Bewertung: IP65

Zubehör & Optionen

• Im Lieferumfang: Quick Start Guide (Hardcopy), AC Adapter 12V/50W, Netzkabel, 3-Pin Terminal Block to DC Jack
• Optional: Micro HDMI, 2 x Lautsprecher, WLAN/Bluetooth, 9~36V Wide Input, zusätzliche Montagezubehör
