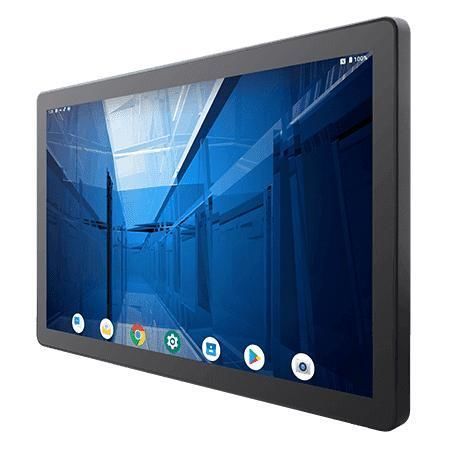

Panel-PC / mit PCAP-Touchscreen W22MG3S-GCA3

Multitouchscreen21,5"ARM® Cortex®-A55 Quad-core

Übersicht
Der W22MG3S-GCA3 ist ein 21,5-Zoll Front‑IP65 PCAP Panel‑PC, konzipiert für industrielle HMI‑ und Bedienpanels. Er verfügt über ein projected capacitive Multi‑Touch Display, einen energieeffizienten ARM Octa‑Core Prozessor (2 × A78 + 4 × A55), lüfterlose Kühlung und eine echte flache Front im Edge‑to‑Edge Design für einfache Reinigung und Schutz vor Flüssigkeitseintritt.

Hauptmerkmale

• Prozessor: ARM 2 × A78 2,0 GHz + 4 × A55 2,0 GHz (Octa‑Core)
• 21,5″ Full HD (1920 × 1080) Projected Capacitive Multi‑Touch
• Front IP65 Schutz gegen Wasser und Staub
• Lüfterloses Thermalkonzept mit Kühlkörpern und Dampfkammern
• Schnittstellen: 1 × USB Typ‑C (OTG), 2 × USB 2.0 Typ A, 1 × RS232/422/485 (Default RS232), 1 × RJ45 (Gigabit LAN), 1 × Micro SD Slot, 1 × Micro HDMI (optional)

Certifications

• CE
• FCC

Design & Reinigung
Die wirklich flache Front mit durchgehender Blende reduziert Staubansammlungen und vereinfacht die Reinigung. Das lüfterlose Kühlkonzept aus Kühlkörpern und Dampfkammern sorgt für geräuscharmen Betrieb und stabile thermische Bedingungen im Dauerbetrieb.

Konnektivität & Erweiterung
Umfangreiche E/A‑Anschlüsse ermöglichen flexible Integration industrieller Peripherie. Micro HDMI optional. Micro SD Slot vorhanden; optionale WLAN/BT‑Module erweitern die Konnektivität und Speichermöglichkeiten.

Zubehör (inklusive/typisch)

• Quick Start Guide (Hardcopy)
• AC Adapter 12V/50W
• Netzkabel
• 3‑Pin Terminal Block zu DC Jack

Caractéristiques / spécifications techniques

• Display: 21,5 inches; Touch / Glass: Projected Capacitive Multi Touch Screen; Resolution: 1920 × 1080; Panel Brightness: 250 nits; Contrast Ratio: 3000:1; View Angles: 89,89,89,89; Active Area: 476.64 × 268.11 mm
• Prozessor: ARM 2 × A78 2,0 GHz + 4 × A55 2,0 GHz
• Speicher: 4 GB LPDDR4
• Speicher (Storage): Onboard 32 GB
• Betriebssystem: Android 13 (Default); Linux Yocto 5.15.47 with QT 5.15 (Optional); Linux Ubuntu 22.04 (Optional)
• WLAN / BT: Optional
• Abmessungen: 530 × 322 × 55 mm; Cut out: 457 × 250 mm
• Montage: Panel mount; VESA mount
• Gehäuse: Metallgehäuse mit Kunststoffblende
• Kühlung: Fanless Design
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C; Lagertemperatur: -20°C bis 60°C
• Stoß & Vibration: MIL‑STD‑810H (516.8, 514.8)
• IP Schutzart: Front IP65
• Zertifizierungen: CE, FCC
• Stromversorgung: 12V DC per Terminal Block (Default); optional 9–36V; Adapter: 12V 84W
• Audio: 2 × Lautsprecher (optional)
• Steuerung: 1 × Power Button (optional)
