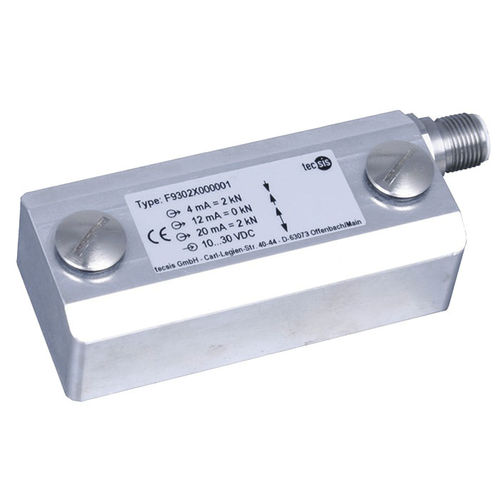

Scherstab-Dehnungsmessstreifen / Dünnschicht F9302

Universal

Anwendungen des Dehnungsaufnehmers Spritzgießmaschinen Pressen, Stanzen, Prägemaschinen Stahlkonstruktionen und Behälterstützen Windkraftanlagen Baumaschinen Leistungsmerkmale des Dehnungsaufnehmers Messbereiche: Dehnungen von 0 ... 200 με bis max. 0 ... 2.000 με Große Langzeitstabilität, große Schock- und Vibrationsfestigkeit, gute Reproduzierbarkeit Nachrüstbar, einfache Montage Für den Einsatz in extremen Außenanwendungen (IP67, optional IP69K) Relative Linearitätsabweichung < 2 % Fnom Beschreibung des Dehnungsaufnehmers Dehnungsaufnehmer sind für Einsatzbereiche konzipiert, in denen Verformungen aufgrund von äußeren Kräften an bereits bestehenden, massiven Bauteilen gemessen werden sollen. Dabei wird der Aufnehmer an das Bauteil geschraubt, nach der Justage verfügt die Einheit über die Charakteristika eines Kraftaufnehmers. Die Dehnung wird per Kraftschluss vom Bauteil auf den Dehnungsaufnehmer übergeben. Durch die beschriebene Montagemöglichkeit im Nachhinein sowie den niedrigen Platzbedarf ist dieser Typ ein universeller, vielseitig einsetzbarer Dehnungsaufnehmer für die Kraft- und Lastkontrolle. Als Anwendungsbeispiele lassen sich große Maschinen und Stahlkonstruktionen nennen, an denen hohe Lasten erfasst werden. Dies ist unter anderem im Maschinenbau bei Prägemaschinen und Pressen der Fall. Der Dehnungsaufnehmer eignet sich für die Verwendung an Konstruktionen mit einer Dehnung oder Stauchung von max. 1,0 ‰ und erreicht eine Gesamtgenauigkeit der Messeinheit von 2 % des Endwertes. Der Kraftsensor wird mit zwei Schrauben in einem Bereich fixiert, in dem eine entsprechende Dehnung stattfindet.
