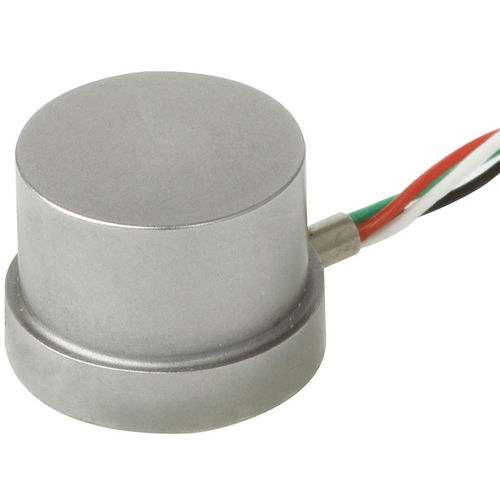

Druckkraft-Kraftaufnehmer F1224

zylindrischkompaktMiniatur

Anwendungen Anlagen- und Apparatebau Überwachung von Einpress- und Stanzkräften Mess- und Regelungsanlagen Versuchsaufbauten Leistungsmerkmale Messbereiche 0 … 1 kN bis 0 ... 500 kN Einfache Krafteinleitung Sehr kompakte Miniatur-Bauform Schutzart IP65 Relative Linearitätsabweichung 1 % Fnom Beschreibung Die Miniatur-Druckkraftaufnehmer sind speziell für kleine Einbauräume konstruiert. Sie dienen der Ermittlung der Druckkräfte in vielfältigen Anwendungsbereichen und sind für statische und dynamische Messaufgaben geeignet wie bspw. im Labor und Prüffeld. Die ballige Kugelkalotte (Lasteinleitungsknopf) ermöglicht eine sehr einfache Kraft einleitung. Die übliche Einbaulage des Kraftaufnehmers ist horizontal oder vertikal. Der Kraftaufnehmer ist spritzwassergeschützt und arbeitet auch unter schwierigen Einsatzbedingungen zuverlässig. Hinweis Um Überlastung zu vermeiden, ist es vorteilhaft den Kraftaufnehmer während der Montage elektrisch anzuschließen und den Messwert zu überwachen. Bei der Montage des Kraftaufnehmers sollte auf eine ebene, geschliff ene und ausreichend harte Aufl agefl äche geachtet werden. Die Krafteinleitung erfolgt axial und rechtwinklig auf die Kugelkalotte. Optionen Hochtemperaturausführung mit erweitertem Nenntemperaturbereich Kabelmessverstärker mit Ausgang 4 ... 20 mA oder 0 ... 10 V Andere Kabellängen
