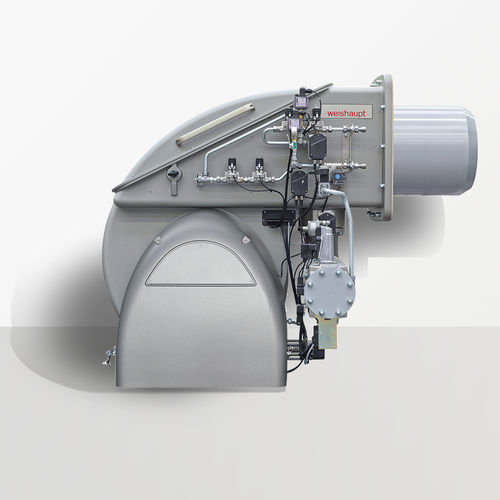

Einteiliger Brenner WKmono 80 series

DüsenmischerHeizölMischbetrieb

Überblick
Die Weishaupt WKmono 80 Monoblock-Brenner liefern industrielle Feuerungsleistungen in kompakter Monoblock-Bauweise. Für Gas-, Öl- oder Zweistoffbetrieb erhältlich, decken sie Nennleistungen bis 17 000 kW ab und sind für die Platzierung an Kesseln und Feuerungen optimiert.

Wesentliche Eigenschaften

• Hohe Leistung bei kompakter Bauform: Gesamtlänge ca. 1 630 mm, Leistungsspektren je nach Typ/Ausführung von etwa 1 100–1 300 kW bis 17 000 kW.
• Digitales Feuerungsmanagement integriert: W-FM-Steuerungen (W-FM100/200) verfügbar als Brennermontage oder separate Ausführung zur wirtschaftlichen Regelung, gestuften Inbetriebnahmemenüs und Einbindung in Überwachungs- oder Gebäudemanagementsysteme.
• Wartungsfreundliche Konstruktion: Mischeinrichtungen aus der WK-Duoblock-Reihe sind gut zugänglich, können in Serviceposition gefahren und bis 700 mm zum Ausbau herausgezogen werden.

Einsatzmöglichkeiten

• Flüssigbrennstoffe: geeignet für Klasse D und A2 Gasöl (BS 2869) sowie schwefelarmes Heizöl EL (DIN 51603-1); verträglich mit Mischungen bis 99,9 % biogener Beimischung, FAME (EN 14214) und paraffinischen Ölen (EL P).
• Gasförmige Brennstoffe: ausgelegt für Erdgas und Mischungen mit bis zu 20 Vol% Wasserstoff in vielen Ausführungen (ggf. Einzelfallprüfung/Abnahme erforderlich).
• Verschiedene Ausführungen und Mischeinrichtungen verfügbar, um spezifische Anforderungen an Anwendung, Verbrennung und Emissionen zu erfüllen.
• Internationales Service- und Vertriebsnetz für zuverlässige Inbetriebnahme und Wartung.

Technik

• multiflam®-Technologie: patentiertes internes Abgasrezirkulationsprinzip zur Kühlung der Flamme und Reduzierung der NOx-Bildung, geeignet für Großfeuerungsanlagen.
• 4LN-Versionen: Ausstattung mit integrierter Abgasrückführung und entsprechenden Regelkomponenten zur Einhaltung strenger Emissionsvorgaben.
• W-FM100/200 Feuerungsmanager: Brennermontierte oder separate Varianten mit Anschlusskonsolen, Bus-Schnittstellen und Optionen wie O2-Regelsonden zur Verbrennungsoptimierung und kontinuierlichen Überwachung.
• Gasförmige Brennstoffe enthalten nahezu kein Schwefel, daher bestehen Abgase überwiegend aus CO2, H2O und N2, was die Belastung von FGR-Systemen gering hält.

Leistungsbereiche
Gasbrenner – 4LN - multiflam FGR
Typ | Leistung (kW)
WKmono-G80/1 | 1 300 - 13 000
WKmono-G80/2 | 1 600 - 16 000

Gasbrenner – 3LN - multiflam
Typ | Leistung (kW)
WKmono-G80/1 | 1 100 - 13 000
WKmono-G80/2 | 1 600 - 17 000

Gasbrenner – NR
Typ | Leistung (kW)
WKmono-G80/1 | 1 200 - 13 000
WKmono-G80/2 | 2 200 - 17 000

Gasbrenner – swirlflame
Typ | Leistung (kW)
WKmono-G80/2 | 2 200 - 17 000

Ölbrenner – 3LN - multiflam
Typ | Leistung (kW)
WKmono-L80/1 | 1 790 - 13 000
WKmono-L80/2 | 2 380 - 16 000

Ölbrenner – Standard
Typ | Leistung (kW)
WKmono-L80/1 | 1 750 - 13 000
WKmono-L80/2 | 3 500 - 17 000

Kombibrenner (GL) – 4LN - multiflam FGR
Typ | Leistung (kW)
WKmono-GL80/1 | 1 300 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

Kombibrenner (GL) – 3LN - multiflam
Typ | Leistung (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 1 600 - 16 000

Kombibrenner (GL) – NR
Typ | Leistung (kW)
WKmono-GL80/1 | 1 200 - 13 000
WKmono-GL80/2 | 2 200 - 17 000

Technische Daten

• Gesamtlänge: ca. 1 630 mm.
• Leistungsbereich: ca. 1 100–1 200 kW bis 17 000 kW je nach Typ/Ausführung.
• Monoblock-Bauweise für geringe Aufstellfläche bei hoher thermischer Leistung.
• Digitales Feuerungsmanagement serienmäßig oder als W-FM-Option verfügbar.
• Patentrechtlich geschützte multiflam®-Technologie und optional 4LN FGR zur NOx-Reduktion.
• Mischeinrichtungen: verschiedene Varianten, bis 700 mm zum Ausbau servicefähig; Serviceposition innerhalb des Gehäuses.
• Geeignete Brennstoffe: Klasse D/A2 Gasöl, schwefelarmes Heizöl EL, Mischungen mit biogener Beimischung bis 99,9 %, FAME (EN 14214), EL P und Wasserstoffmischungen bis 20 Vol% (je nach Zulassung).
• Verschiedene Ausführungen und Optionen für Emissionsanforderungen und Anlagenintegration; viele Komponenten teilen sich mit der WK-Duoblock-Reihe.
