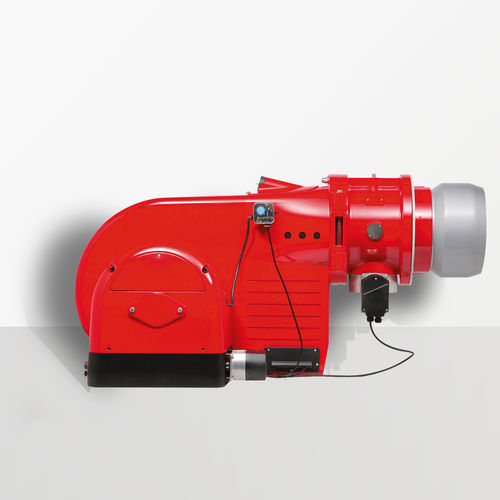

Rekuperatorbrenner WM monarch® series

VormischerzwangsbelüftetHeizöl

Produktbeschreibung
Die Weishaupt Baureihe WM monarch® umfasst industrielle Brenner für Gas-, Öl- und Zweistoffbetrieb mit Leistungen von 55 bis 12 000 kW je nach Typ und Ausführung. Die Serie vereint bewährte Mechanik mit digitaler Feuerungsregelung und Optionen für emissionsarme Anwendungen.

Gerätevorteile

• Kosteneffiziente Konfiguration: modularer Aufbau ermöglicht den Einsatz verschiedener Feuerungsmanagementsysteme zur Anpassung an Leistungs- und Investitionsanforderungen.
• Breite Einsatzmöglichkeiten: anpassbare Flammengeometrie und Mischeinrichtungen für unterschiedliche Wärmeerzeuger und verfahrenstechnische Anlagen.
• Wartungsfreundliche Anordnung: Brennstoff- und Luftregelkomponenten übersichtlich und leicht zugänglich.
• Geringe Geräuschentwicklung: moderne Gebläseeinheit und aerodynamisches Gehäuse reduzieren Schallemissionen.
• Kraftstoffflexibilität: Ölbrenner kompatibel mit paraffinischen Ölen und Biokomponenten-Mischungen; bei vielen Gasversionen sind, vorbehaltlich Genehmigung, Wasserstoffbeimischungen bis 20 Vol-% möglich.

Einsatzmöglichkeiten

• Einfache Montage: steckbare elektrische Verbindungen und links/rechts ausschwenkbare Brenner erleichtern Einbau und Servicezugang.
• Integrationsfähig: digitale Feuerungsführung ermöglicht Fernsteuerung, Überwachung und Fehlerdiagnose in Gebäude- und Automationssystemen.
• Sonderausführungen: Vertikalausführungen und zahlreiche kundenspezifische Varianten für spezifische industrielle Anforderungen.

Technik

• multiflam®: patentiertes internes Abgasrezirkulationsverfahren zur Flammenabkühlung und Reduktion von NOx-Bildung bei Großfeuerungen.
• Abgasrückführung (4LN): 4LN-Versionen mit integriertem FGR-System erfüllen strenge Emissionsgrenzwerte.
• Premix (PLN): Premix-Technik erreicht in anwendbaren Bereichen NOx-Werte unter 30 mg/kWh durch getrennte Gas-/Luftführung und oberflächenstabilisierte Verbrennung.
• Feuerungsmanager-Kompatibilität: Anpassungen der Mischeinrichtungen in Verbindung mit W‑FM200 / W‑FM50 gewährleisten Flammenstabilität; Frequenzumrichter und Regelsoftware für VSD verbessern die elektrische Effizienz.

Leistungsbereiche (Auszug)
Gasbrenner – ULN (Ultra-LowNOx)
Typ | Leistung (kW)
WM-G20/3 | 250 - 2 000
WM-G30/1 | 350 - 3 000

Gasbrenner – PLN (premix)
Typ | Leistung (kW)
WM-G10/2 | 85 - 700
WM-G10/3 | 130 - 1 050
WM-G10/4 | 130 - 1 150
WM-G20/2 | 180 - 1 700
WM-G20/3 | 250 - 2 500
WM-G20/4 | 300 - 3 000
WM-G30/1 | 400 - 4 000
WM-G30/2 | 550 - 5 000

Gasbrenner – 4LN (multiflam® FGR)
Typ | Leistung (kW)
WM-G20/2 | 200 - 1 450
WM-G20/3 | 350 - 2 000
WM-G30/1 | 400 - 3 800
WM-G30/2 | 500 - 5 000
WM-G30/3 | 500 - 5 000
WM-G50/0 | 1 000 - 7 500
WM-G50/1 | 1 000 - 8 300
WM-G50/2 | 1 000 - 11 000

Gasbrenner – 3LN (multiflam®)
Typ | Leistung (kW)
WM-G10/2 | 100 - 600
WM-G10/3 | 125 - 900
WM-G20/2 | 200 - 1 450
WM-G20/3 | 350 - 2 000
WM-G20/4 | 300 - 2 450
WM-G30/1 | 400 - 3 500
WM-G30/2 | 500 - 4 500
WM-G30/3 | 500 - 5 000
WM-G50/0 | 750 - 7 000
WM-G50/1 | 750 - 7 700
WM-G50/2 | 900 - 9 100
WM-G50/3 | 900 - 10 000
WM-G50/4 | 1 100 - 11 000

Gasbrenner – LowNOx
Typ | Leistung (kW)
WM-G10/1 | 55 - 350
WM-G10/2 | 75 - 630
WM-G10/3 | 125 - 900
WM-G10/4 | 125 - 1 100
WM-G20/2 | 250 - 1 600
WM-G20/3 | 300 - 2 000
WM-G30/1 | 350 - 2 800
WM-G30/2 | 400 - 3 800
WM-G30/3 | 600 - 5 400
WM-G30/4 | 800 - 6 000

Gasbrenner – Standard / NR (Beispiele)
Typ | Leistung (kW)
WM-G10/1 | 55 - 405
WM-G10/2 | 65 - 630
WM-G10/3 | 100 - 1 000
WM-G10/4 | 110 - 1 250
WM-G20/2 | 150 - 2 100
WM-G20/3 | 350 - 2 600
WM-G30/1 | 350 - 3 100
WM-G30/2 | 450 - 4 100
WM-G30/3 | 600 - 5 700
WM-G30/4 | 600 - 6 200
WM-G50/1 | 800 - 8 000
WM-G50/2 | 1 000 - 11 000
WM-G50/3 | 1 000 - 12 000

Ölbrenner (Auszug)
Typ | Leistung (kW)
WM-L10/2 | 120 - 600
WM-L10/3 | 200 - 900
WM-L20/2 | 400 - 1 450
WM-L20/3 | 450 - 2 000
WM-L20/4 | 350 - 2 450
WM-L30/1 | 450 - 3 500
WM-L30/2 | 600 - 4 500
WM-L30/3 | 600 - 5 000
WM-L50/0 | 1 200 - 7 000
WM-L50/1 | 1 200 - 7 700
WM-L50/2 | 1 500 - 9 100
WM-L50/3 | 1 500 - 10 000

Kombibrenner (Auszug)
Typ | Leistung (kW)
WM-GL20/3 | 250 - 2 000
WM-GL30/1 | 450 - 3 000
WM-GL20/2 | 200 - 1 450
WM-GL30/2 | 500 - 4 500
WM-GL30/3 | 500 - 5 000
WM-GL50/0 | 1 000 - 7 500
WM-GL50/1 | 1 000 - 8 300
WM-GL50/2 | 1 100 - 11 000

Charakteristiken / technische Spezifikationen (Kurzliste)

• Serie: WM-series monarch®
• Leistungsbereich: 55 bis 12 000 kW (je nach Typ/Ausführung)
• Brennstoffe: Gas, Öl, Zweistoff; Unterstützung für paraffinische Öle, biogene Beimischungen und FAME gemäß EN 14214 in anwendbaren Versionen
• Wasserstoffkompatibilität: Beimischungen bis 20 Vol-% H2 möglich (je nach Modell und Genehmigung)
• Emissionsreduktion: multiflam®, 4LN-Versionen, Premix PLN (NOx < 30 mg/kWh in anwendbaren Bereichen)
• Feuerungsmanagement: kompatibel mit W-FM200 / W-FM50; Unterstützung für Fernüberwachung und Busschnittstellen
• Montage: steckbare elektrische Verbindungen; Brenner links/rechts ausschwenkbar; Varianten für externe Luftzufuhr; optionale elektromagnetische Kupplung
• Optionen: Frequenzumrichter für VSD, Software zur Drehzahlregelung, Sonderausführungen inkl. Vertikalausführung
