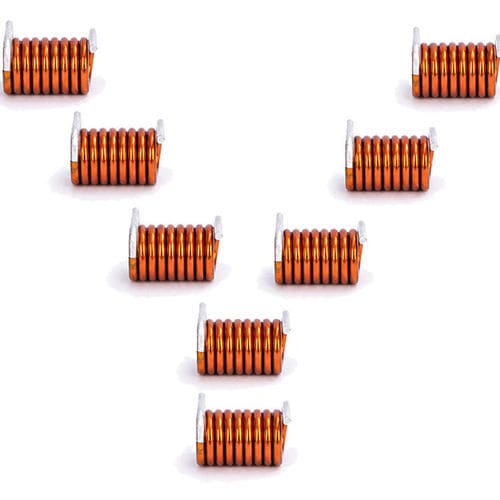

Luft-Induktor SMD

mit LuftkernFunkfrequenzSMT

Übersicht
Die SMD-Luftspule ist eine oberflächenmontierte Induktivität aus dünnem emailliertem Kupferdraht ohne magnetischen Kern. Sie bietet stabile Hochfrequenzleistung, hohen Q-Faktor und keine Magnet­sättigung und eignet sich für RF-Schaltungen, drahtlose Module, Antennen und kompakte IoT-Geräte.

Hauptmerkmale

• Hochfrequenzleistung ohne Kernverluste oder Magnet­sättigung.
• Stabile Induktanz und hoher Q-Faktor für geringe Signalverzerrung.
• Niedriger DC-Widerstand (konfigurierbar), optimiert für RF-Bereiche.
• Kompakte, leichte SMT‑Bauweise, kompatibel mit automatischer Bestückung.
• Erhältlich in mehreren Induktanzwerten, Drahtdurchmessern und kundenspezifischen Abmessungen; OEM/ODM‑Optionen verfügbar.
• Gute thermische Stabilität und Linearität für präzise RF‑Anwendungen.

Produktdatenblatt (Zusammenfassung)
Artikel : Beschreibung
SMD Luftspule : Emaillierter Kupferdraht
Drahtdurchmesser : 0,1 mm (AWG‑Optionen verfügbar)
Windungsart : Einlagiges rundes oder segmentiertes Wickeln
Kernmaterial : Luft (nicht magnetisch)
Footprint‑Länge : 10–15 mm (typisch)
Verguss/Encapsulation : Optionaler Lack, Epoxid oder Beschichtung
Montage : SMT‑kompatibel; Through‑hole / kundenspezifische Optionen verfügbar

Elektrische Spezifikationen (typisch)
Parameter : Beschreibung
Induktanzbereich : 0,1 µH – 100 µH (kundenspezifisch)
Induktanztoleranzen : ±2%, ±5%, ±10%
DC‑Widerstand (DCR) : Designabhängig konfigurierbar
Q‑Faktor : Hoch, für Ziel‑Frequenz optimiert
Eigenresonanzfrequenz : Hoch, anwendungsabhängig
Betriebsfrequenz : kHz‑ bis MHz‑Bereich
Nennstrom : Je nach Auslegung definiert
Isolationswiderstand : ≥100 MΩ

Funktionsprinzip
Die Spule arbeitet mittels elektromagnetischer Induktion: Strom durch die Kupferwicklungen erzeugt ein Magnetfeld in der Luft. Die so erzeugte Induktanz wird für Filterung, Impedanzanpassung, Energiespeicherung und RF‑Signalaufbereitung genutzt. Das Fehlen eines magnetischen Kerns vermeidet Hysterese‑ und Wirbelstromverluste sowie Sättigung, was Linearität und Hochfrequenzstabilität verbessert.

Anwendungen

• RF‑Kommunikationsgeräte: Antennen, RF‑Verstärker, RF‑Module und drahtlose Sender.
• Drahtlose Ladesysteme und Energietransfer‑Pads.
• IoT‑Module, Bluetooth/Wi‑Fi/GPS‑Einheiten und tragbare Elektronik.
• Hochfrequenzfilter, Impedanzanpassnetze und Präzisionssensoren.
• Medizinelektronik, Automotive‑ und Luftfahrt‑RF‑Subsysteme (mit entsprechender Qualifizierung).

Vorteile & Einschränkungen

• Vorteile: Keine Kernverluste, hoher Q‑Faktor, gute Linearität, stabile Induktanz, SMT‑Kompatibilität und geringe HF‑Verzerrung.
• Einschränkungen: Geringere erreichbare Induktanz pro Volumen im Vergleich zu Ferritkern‑Induktoren (erfordert mehr Windungen/Größe für höhere L); geringere Feldkonzentration und Energiespeicherung für Leistungsanwendungen; erhöhte Empfindlichkeit gegenüber benachbarten Leitern/Spulen (Kopplung/EMI).

Fehlerbehebung & Produktionshinweise
Häufige Probleme: instabile Induktanz (falsche Windungszahl oder Deformation der Wicklung), Überhitzung (Überstrom oder unzureichendes thermisches Design), RF‑Störungen durch benachbarte Bauteile (Abstände/Layout optimieren), mechanische Beschädigung (geeignete Verpackung und Pick‑and‑Place‑Parameter) und schlechte Lötverbindungen (richtiger Reflow‑Profil und PCB‑Reinigung). Geben Sie Drahtdurchmesser und thermisches PCB‑Design für zuverlässigen Betrieb an.

Eigenschaften / Technische Spezifikationen

• Marke : WEILONG TECHNOLOGY
• Typ : SMD‑Luftspule (oberflächenmontierter Induktor, Luftkern)
• Induktanz : 0,1 µH – 100 µH (kundenspezifisch)
• Toleranzen : ±2%, ±5%, ±10%
• Draht : Emaillierter Kupferdraht, typischer Durchmesser 0,1 mm (AWG‑Optionen verfügbar)
• Wicklung : Einlagig rund oder segmentiert
• Kernmaterial : Luft (nicht magnetisch)
• Footprint : 10–15 mm (typische Länge)
• Montage : SMT‑kompatibel; Through‑hole / kundenspezifische Optionen verfügbar
• Encapsulation : Optionaler Lack, Epoxid oder Beschichtung
• Frequenzbereich : kHz bis MHz (für RF/HF optimiert)
• Q‑Faktor : Hoch (frequenzoptimiert)
• DCR : Konfigurierbar
• Isolationswiderstand : ≥100 MΩ
• Nennstrom : Je nach Design definiert
• Anwendungen : RF‑Module, drahtlose Ladung, IoT, Medizinelektronik, Antennen, RF‑Subsysteme für Luftfahrt/Automobil (mit Qualifikation)
