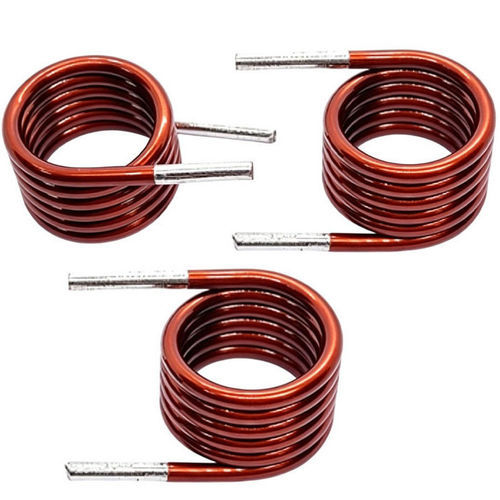

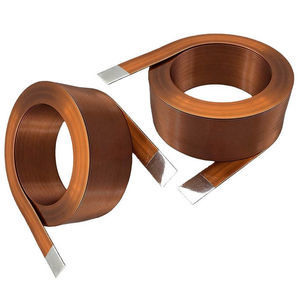

Induktor mit Luftkern WL1914

RFLuftdrahtgewickelt

Produktübersicht
Die Luftkern-Induktionsspule WL1914 ist ein elektrischer Induktor, hergestellt durch Aufwickeln von lackiertem Kupferdraht ohne magnetischen Kern. Die Verwendung von Luft als magnetischem Pfad vermeidet Kernsättigung und magnetische Verluste, daher ist die Baugruppe für Hochfrequenz- und RF-Anwendungen geeignet. Erhältlich in verschiedenen Größen, Drahtdurchmessern und Induktivitätswerten; OEM-Anpassungen möglich.

Funktionsprinzip
Ein Luftkerninduktor arbeitet mittels elektromagnetischer Induktion: Strom durch den Leiter erzeugt ein Magnetfeld um die Spule. Stromänderungen verändern dieses Feld und erzeugen eine induktive Reaktanz, die schnellen Stromänderungen entgegenwirkt. Die Induktivität hängt von der Windungszahl, Spulendurchmesser, Abstand und Drahtdurchmesser ab.

Elektrische Daten (Zusammenfassung)
Position — Beschreibung
Luftkern-Induktionsspule — Lackierter Kupferdraht
Drahtdurchmesser — 0,20 mm (AWG-Optionen verfügbar)
Wicklungsart — Einlagig rund oder abschnittsweise Wicklung
Kernmaterial — Luft (nicht magnetisch)
Fußabdrucklänge — 15 mm
Verguss/Encapsulierung — Optional Lack, Epoxid oder Beschichtung
Montage — Durchsteckmontage / kundenspezifische Optionen

Elektrische Spezifikationen (typisch)
Parameter — Beschreibung
Induktivitätsbereich — 0,1 µH – 100 µH (kundenspezifisch möglich)
Induktivitäts-Toleranz — ±2 %, ±5 %, ±10 %
DC-Widerstand (DCR) — Beispiel: 14 Ω bei 5,5 Windungen
Q-Faktor — Hoch, optimiert für Ziel-Frequenzbereich
Eigenresonanzfrequenz — Hoch, anwendungabhängig
Betriebsfrequenz — kHz- bis MHz-Bereich
Nennstrom — Je nach Auslegung definiert
Isolationswiderstand — ≥100 MΩ

Eigenschaften

• Gute Hochfrequenz-Eignung für RF-Schaltungen
• Keine Kernsättigung oder Hysterese
• Niedrige Kernverluste und geringe Verzerrung
• Stabile Induktivität über den Betriebsbereich
• Kompakte und leichte Bauweise
• Schnelle elektromagnetische Reaktion
• Hoher Q-Faktor für Signal-Anwendungen
• Anpassbare Größe und Induktivität
• Zuverlässige thermische Stabilität

Anwendungen

• RF-Kommunikation, Sender und Antennen
• Signalfilter und Oszillatorschaltungen
• Audiosysteme (Frequenzweichen, High-End-Audio)
• Wireless-Charging und RF-Module (einschließlich 5G-Komponenten)
• Industrielle Elektronik: Sensorik, Steuerung, Filterung und Leistungsschaltungen
• Medizinelektronik mit präzisen Signalanforderungen
• OEM-Komponenten für kompakte und tragbare Geräte

Vorteile & Einschränkungen

• Vorteile: Stabile HF-Eigenschaften, keine Kernverluste oder Hysterese, schnelle Reaktion und einfache Anpassung
• Einschränkungen: Geringere Induktivität pro Volumen gegenüber Eisenkern-Induktoren, ggf. mehr Windungen und höhere Kupferverluste bei hohen Strömen; nicht ideal für niederfrequente Hochleistungsanwendungen

Fehlerbehebungshinweise
Häufige Probleme: instabile Induktivität durch lose Wicklung oder falschen Abstand, Überhitzung durch zu hohen Strom oder unzureichenden Drahtquerschnitt sowie EMV-Probleme bei zu naher Platzierung zu anderen Bauteilen. Fehlerbehebung: Sichtprüfung auf Beschädigungen, Messung von Induktivität und DCR, Überprüfung des Drahtquerschnitts und der Montage/Belüftung sowie Anpassung des Wicklungsabstands zur Reduzierung von EMI.

Technische Merkmale / Spezifikationen

• Modell: WL1914
• Kernmaterial: Luft (nicht magnetisch)
• Leiter: Lackierter Kupferdraht
• Drahtdurchmesser: 0,20 mm (AWG-Optionen verfügbar)
• Wicklungsart: Einlagig rund oder abschnittsweise Wicklung
• Fußabdrucklänge: 15 mm
• Encapsulierung: Optionaler Lack, Epoxid oder Beschichtung
• Montage: Durchsteckmontage oder kundenspezifische Montageoptionen
• Induktivitätsbereich: 0,1 µH – 100 µH (kundenspezifisch)
• Induktivitäts-Toleranz: ±2 %, ±5 %, ±10 %
• DC-Widerstand (Beispiel): 14 Ω bei 5,5 Windungen
• Q-Faktor: Hoch (frequenzoptimiert)
• Betriebsfrequenz: kHz bis MHz
• Nennstrom: Kundenspezifisch je nach Auslegung
• Isolationswiderstand: ≥100 MΩ
