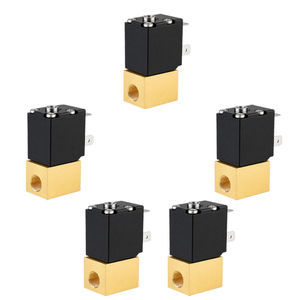

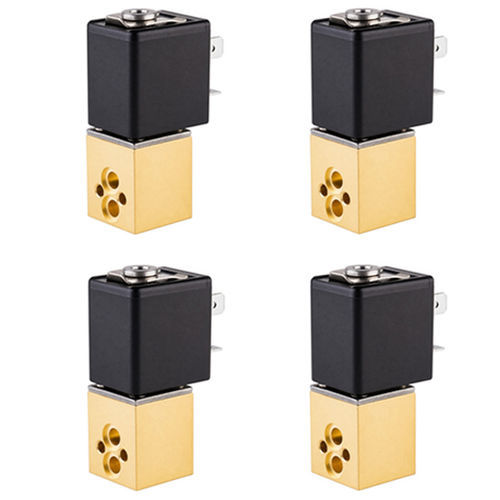

Hydraulik-Wegeventil / Schieber WL 6116

mit elektrischer Bedienungelektropneumatischnormal geschlossen

Produktübersicht
Das Richtungsproportionalventil Weilong WL 6116 ist ein elektrisch gesteuertes Ventil (Hydraulik/Luftsteuerung), das eine kontinuierliche Regelung von Durchflussrichtung und -menge ermöglicht. Das Ventil verwendet eine proportionale Spule zur stufenlosen Verstellung der Spule (Spool), was gleichmäßige Aktorbewegungen, einstellbare Geschwindigkeitsregelung und verbesserte Positioniergenauigkeit ermöglicht. Hauptkomponenten: Spool, proportionales Magnetventil, Ventilkörper, Anschlüsse und elektronische Schnittstelle.

Funktionsprinzip
Das Ventil erhält ein elektrisches Steuersignal (Spannung/Strom) von einem Controller. Die proportionale Spule erzeugt eine zur Eingangssignalamplitude proportionale Kraft und verschiebt den Spool entsprechend. Kleine Signale verursachen kleine Spoolbewegungen und geringen Durchfluss; größere Signale öffnen zusätzliche Durchflusswege für höheren Durchfluss. Die Spoolposition verbindet spezifische Ports zur Steuerung von Richtung und Durchsatz. In geschlossenen Regelkreisen kann Positions- oder Druckrückmeldung zur präzisen und stabilen Steuerung eingesetzt werden.

Anwendungen

• Industrielle Automatisierung: Steuerung von Hydraulikzylindern und -motoren in Produktions- und Montageanlagen.
• Robotik und Materialfluss: sanfte Beschleunigung/Verlangsamung und präzises Positionieren.
• Werkzeugmaschinen, Pressen und Spritzguss: kontrollierte Aktorbewegungen und variable Geschwindigkeiten.
• Mobile Hydraulik: Bagger, Lader, Landmaschinen, Krane und Sonderfahrzeuge.
• Prozessautomatisierung: Tore, Klappen und Positioniermechanismen.

Vorteile & Nachteile

• Vorteile: präzise Steuerung von Durchfluss und Richtung; sanfte Übergänge; elektronische Schnittstelle für SPS; flexible Leistungsanpassung für OEM-Integration.
• Nachteile: höhere Kosten gegenüber konventionellen Ventilen; benötigt geeignete Treiber und Abstimmung; empfindlich gegenüber Kontamination durch geringe Spaltmaße; kann bei dauerhafter Drosselung hydraulische Wärme erzeugen.

Fehlerbehebung & Wartung

• Ventil nicht ansprechbar: Stromversorgung, Verkabelung, Stecker, Steuersignal und proportionalen Treiber prüfen.
• Langsame Bewegung: Pumpenförderstrom, Ventilgröße und Verstopfungen prüfen.
• Ruckartige Bewegung: auf hydraulische Verunreinigungen, Luft im System, klemmenden Spool oder falsche Regelung prüfen.
• Falsche Richtung: A/B-Port-Verbindungen und Spool-Konfiguration bestätigen.
• Überhitzung: Druckabfall, unnötige Drosselung und Pumpeneinstellungen prüfen.
• Leckage oder schlechte Positionierung: Dichtungen, Fittings, Spool-Verschleiß und Rückmeldesensoren inspizieren.
• Vorbeugende Wartung: geeignete Filtration, sauberes Hydrauliköl und elektrische Verbindungen sowie Betriebstemperatur überwachen.

Auswahl- & Konstruktionshinweise

• Arbeits- und Maximaldrücke bestimmen; Ventile mit geeigneter Druckfestigkeit wählen.
• Benötigten Durchfluss berechnen, um Steuerauflösung sicherzustellen und Druckverluste zu vermeiden.
• Richtige Spool-Konfiguration (2/3/4-Wege) und Portlayout für den Kreislauf auswählen.
• Elektrische Kompatibilität (Spannung, Strom, Signaltyp, Stecker) mit Controllern/SPS abgleichen.
• Ansprechverhalten gegenüber Systemstabilität für Bewegungssteuerung abwägen.
• Flüssigkeitsverträglichkeit, Viskositätsbereich, Dichtungsmaterialien und Betriebstemperatur prüfen.
• Kontamination durch passende Filtration kontrollieren; Über- oder Unterdimensionierung vermeiden.
• Fail-safe-Verhalten bei Strom- oder Signalverlust planen und das Ventil im Gesamtsystem testen.

Technische Daten

• Brand: Weilong
• Model: WL 6116
• Nennspannung: DC 12V oder 24V
• Nennleistung: 7,2 W
• Betriebsdruck: 0,2 MPa
• Luftdurchsatz: 45–107 L/min
• Anschlussleitung: 200 mm
• Lebensdauer: ~200.000 Zyklen
• Isolationsklasse: B
• Betriebstemperatur: -10°C bis 90°C
• Duty Cycle: 1–100%
• Zertifizierungen: CE, RoHS, ISO9001
• Garantie: 1 Jahr
• Lieferkapazität: 5.000 Stk./Woche; Lieferzeit: 30 Tage; Verladehafen: Shenzhen
