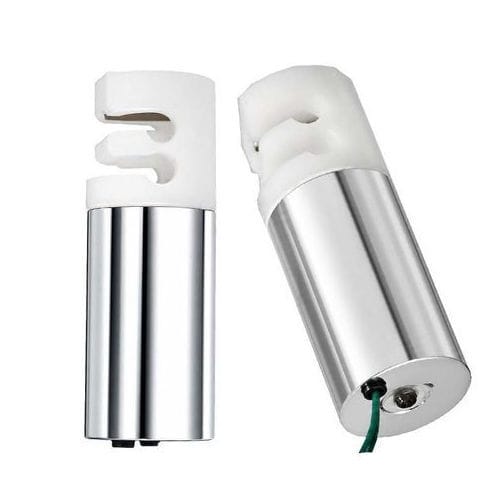

Quetschventil WL 3050

elektrischelektrisch betriebenStell

Übersicht
Das Doppel-Kneifventil WL3050 ist ein Schlauchsteuerungsventil, das den Durchfluss von Flüssigkeiten oder Luft durch mechanisches Zusammendrücken eines flexiblen Schlauchs regelt. Das Medium berührt nicht den Ventilmechanismus, sodass eine kontaminationsfreie Funktion gewährleistet ist. Das kompakte Design und die zuverlässige Dichtwirkung machen es geeignet für Medizin, Labor, Pharma, Chemie und industrielle Automatisierung.

Funktionsweise

• Führen Sie den Schlauch in das Ventilgehäuse ein, sodass das Medium ausschließlich im Schlauch fließt.
• Bei Anlegen der Spannung drücken die Kneifarme den Schlauch beidseitig zusammen, um abzudichten und den Durchfluss zu stoppen.
• Bei Spannungsfreigabe wird der Schlauch gelöst und kehrt in seine Form zurück, wodurch der Durchfluss wieder möglich ist.
• Das beidseitige Kneifen erhöht die Dichtwirkung, reduziert Schlauchverformung und bietet eine stabilere Durchflussregelung als einseitige Ausführungen.

Hauptmerkmale

• Kein Kontakt zwischen Medium und Ventilmechanik (Medium berührt nur den Schlauch).
• Wartungsfreundlich mit einfachem Schlauchwechsel.
• Niedriges Totvolumen und hohe Dichtheit.
• Kompakte Einbaumaße und lange Lebensdauer.
• Kompatibel mit verschiedenen Schlauchmaterialien: Silikon, PVC, PTFE und medizinische Schläuche.
• Standard- und kundenspezifische Optionen für Spannung, Hub, Kraft und Montage.

Anwendungen

• Medizinische Geräte: Blutanalysatoren, Dialysegeräte, Diagnostikinstrumente, Infusionssysteme, Laborautomatisierung.
• Laborausstattung: Probennahmesysteme, chemische Analyseninstrumente, Prüfaufbauten.
• Pharmazeutische Systeme: hygienischer Flüssigkeitstransfer mit Einwegschläuchen.
• Lebensmittel- und Getränkeverarbeitung: hygienisches Abfüllen und Handling.
• Chemische Prozesse: Umgang mit aggressiven Medien durch Auswahl geeigneter Schläuche.
• Industrielle Automatisierung: kontrolliertes Dosieren, Abfüllen und Flüssigkeitshandling in automatisierten Produktionsprozessen.

Vorteile und Einschränkungen

• Vorteile: kontaminationsfreie Betriebsweise der Ventilinnenräume, einfache Wartung, hohe chemische Verträglichkeit, lange Zykluslebensdauer, kompakte Bauform, geringeres Leckagerisiko.
• Einschränkungen: Schlauch ist Verschleißteil und muss periodisch ersetzt werden; geringere Druckbeständigkeit im Vergleich zu Metallventilen; Durchflussleistung abhängig vom Innendurchmesser des Schlauchs; für manche OEM-Anwendungen ist eine Anpassung erforderlich.

Datenblatt (Schlüsselparameter)

• Brand: Weilong
• Model Number: WL3050
• Rated Voltage (V): DC 12V or 24V
• Rated Power (W): 4 W
• Work Mode: Air or liquid control valve
• Working Pressure (MPa): 0.1 MPa
• Air Flow Rate: 0–0.5 L/min
• Reset Time(s): 1 s ON, 1 s OFF
• Service Life: ~200,000 cycles
• Certification: CE, ROHS, ISO9001
• Pipe Gate: Outside dia. 8 mm, inside dia. 6 mm
• Type: Single tube, normally open
• Install Style: Screw
• Dimension Tolerance: ±0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600 V 50/60 Hz 2 s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth: /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Fehlerbehebung (Kurz)

• Ventil schließt nicht: prüfen Sie Kneifkraft, Schlauchmaß/-härte, Aktuatorspannung und Stromversorgung.
• Flüssigkeitsleck nach dem Schließen: prüfen Sie den Schlauch auf Verformung oder Alterung; justieren Sie die Ventilposition; verringern Sie gegebenenfalls den Systemdruck.
• Langsame Reaktion: überprüfen Sie die Versorgungsspannung, reduzieren Sie mechanische Reibung und optimieren Sie Aktuator/Feder.
• Überhitzung: bestätigen Sie den Einschaltdauerzyklus, reduzieren Sie die Dauer des dauerhaften Haltebetriebs oder verbessern Sie die Wärmeabfuhr.
• Kurze Schlauchlebensdauer: optimieren Sie die Kneifkraft, wählen Sie widerstandsfähigere Schläuche und führen Sie Zyklustests durch.

Technische Daten

• Brand: Weilong
• Model: WL3050
• Voltage: DC 12V or 24V
• Power: 4 W
• Operating media: air or liquid (via tubing)
• Working pressure: 0.1 MPa
• Tube bore: outside 8 mm / inside 6 mm
• Service life: ~200,000 cycles
• Certifications: CE, ROHS, ISO9001
• Temperature range: -10°C to 100°C
• Warranty: 1 year
• MOQ & supply: min order 1000 pcs; capacity ~5000 pcs/week
