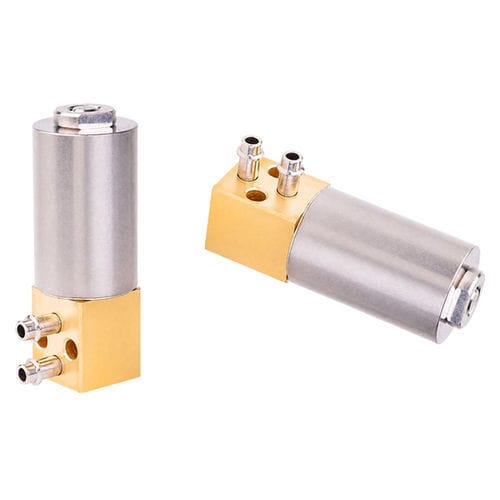

Direktgesteuertes Magnetventil WL1745

2-WegeLuftfür Druckluft

Produktübersicht
Das Druckluft-Proportionalventil WL1745 von Weilong wandelt ein elektrisches Eingangssignal in kontinuierlich veränderlichen Pneumatikdruck oder -durchfluss um. Es ist für präzise proportionale Regelung mittels elektromagnetischer Betätigung konzipiert und eignet sich für Automatisierung, medizintechnische Geräte, Robotik, Verpackungsmaschinen und präzise Fertigungsprozesse, bei denen gesteuerte pneumatische Ausgänge Prozessstabilität und Effizienz steigern.

Hauptmerkmale und OEM-Optionen

• Kontinuierliche proportionale Steuerung über Standard-Eingänge (0–10 V, 4–20 mA, PWM).
• Elektromagnetischer Antrieb für exakte Positionierung von Spule/Plunger und sanfte Regelung.
• Kompakte Bauform, schnelle Reaktion, hohe Reproduzierbarkeit und lange Lebensdauer.
• OEM-Anpassungen: Spannungswahl, Druckbereiche, elektrische Steckverbinder, Montageoptionen und Schnittstellen.

Anwendungen

• Industrielle Automatisierung: Stellungs- und Geschwindigkeitsregelung von Aktoren und Zylindern.
• Medizintechnik: Beatmungsgeräte, Anästhesiegeräte und Sauerstoffversorgung mit stabilen Druckanforderungen.
• Robotik: Pneumatische Greifer, Kraftregelung und schonende Handhabung.
• Verpackungsmaschinen: Siegel- und Fülldruckregelung sowie Etikettierprozesse.
• Kontaminationsarme Fertigung: Halbleiter, Labore und präzise Montageanwendungen.
• Sonstiges: Textil, Druck, Lebensmittelverarbeitung, Laserschneiden, Prüfkammmern und pneumatische Förderung.

Vorteile

• Präzise, kontinuierliche Steuerung von Druck und Durchfluss.
• Schnelle Reaktionszeit und ausgezeichnete Reproduzierbarkeit in closed-loop-Anwendungen.
• Reduzierter Druckluftverbrauch und Energieeinsparungen.
• Weniger mechanische Stöße und verlängerte Lebensdauer nachgeschalteter Komponenten.
• Kompaktes Design erleichtert die Integration in SPS- und Automatisierungssysteme.

Funktionsweise
Die Steuerung legt Spannung, Strom oder PWM an die Spule an; das Magnetfeld bewegt den Anker/Plunger und verändert die Position der Ventilspule bzw. des Verschlusses, wodurch der Luftdurchgang variiert. Viele Modelle bieten integrierte Sensoren und geschlossene Regelkreise zur kontinuierlichen Anpassung des Ausgangsdrucks an Laständerungen.

Fehlerbehebung & Wartung

• Keine Reaktion: Überprüfen Sie die Stromversorgung, das Eingangssignal und die elektrischen Verbindungen.
• Instabiler Druck: Prüfen Sie die Druckluftversorgung auf Verschmutzung, Feuchtigkeit, niedrigen Druck, verstopfte Filter und Leckagen.
• Langsame Reaktion: Auf Verschmutzung, Verschleiß oder falsche Controller-Parameter prüfen; Reinigung und Kalibrierung durchführen.
• Überhitzung: Richtige Spulenspannung sicherstellen, Dauerüberlastung vermeiden und Belüftung gewährleisten.
• Wartungsempfehlung: Regelmäßiger Filterwechsel, periodische Kalibrierung, elektrische Prüfungen und Dichtigkeitskontrollen.

Produktdatenblatt
Brand: Weilong
Model: WL1745
Rated voltage: DC12V or 24V
Rated power: 2 W
Work mode: Air proportional control valve
Working pressure: 0.2 MPa
Air-flow rate: 0–0.5 L/min
Reset time: 1 s ON / 1 s OFF (typical)
Service life: ~200,000 cycles
Certifications: CE, RoHS, ISO9001
Material: superior magnet iron
Lead wire length: 200 mm
Mounting: screw installation
Dimensional tolerance: ±0.1 mm
Waterproof: none (not IP rated)
Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
Non-excitation holding force: 0
Operating temperature: -10°C to 100°C
Duty cycle: 1–100%
Sample order: available
Warranty: 1 year
MOQ: 1000 pcs
Supply ability: 5000 pcs/week
Typical lead time: 30 days
Port of loading: Shenzhen

Technische Daten

• Brand: Weilong
• Model designation: WL1745
• Rated voltages: DC 12 V or 24 V
• Rated power: 2 W
• Working pressure: 0.2 MPa
• Air flow capacity: up to 0.5 L/min
• Response/reset timing: 1 s ON / 1 s OFF
• Service life: approx. 200,000 cycles
• Operating temperature range: -10°C to 100°C
• Insulation class: B; Hi-Pot test: AC 600V 50/60Hz 2s
• Duty cycle: 1–100%
• Lead wire length: 200 mm; mounting: screw
• Certifications: CE, RoHS, ISO9001
• MOQ & supply: 1000 pcs MOQ; 5,000 pcs/week production capacity
