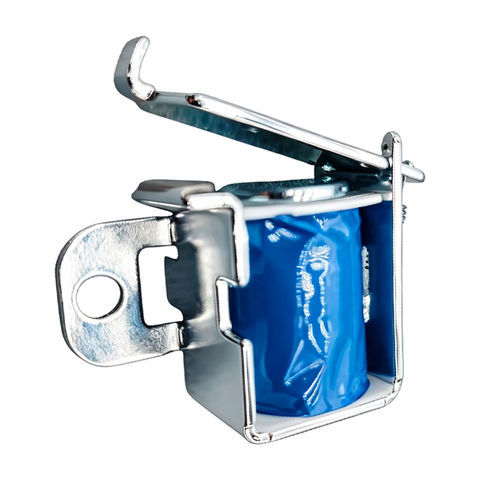

Direktgesteuertes Magnetventil WL0725

2-WegeNCLuft

Produktübersicht
Ein Magnet-Flapperventil ist ein magnetisch gesteuertes Ventil, das einen elektromagnetischen Solenoid verwendet, um einen flexiblen Flapper-Mechanismus zu betätigen und einen Durchflussweg für Luft, Druckfarbe, Gas oder Flüssigkeit zu öffnen oder zu schließen. Es ist für Anwendungen ausgelegt, die häufige Schaltvorgänge, schnelle Reaktion, kompakte Bauweise, geringen Energieverbrauch und zuverlässigen Betrieb erfordern. Kundenspezifische Ausführungen ermöglichen die Anpassung von Spannung, Kraft, Hub, Dichtungsfähigkeit und Lebensdauer für spezifische OEM- oder Industrieanwendungen.

Funktionsweise

• Elektrische Aktivierung: Anlegen einer Spannung an die Spule erzeugt ein Magnetfeld.
• Magnetische Bewegung: Die Magnetkraft zieht den inneren Stößel/Anker an und erzeugt eine mechanische Bewegung.
• Flapper öffnen/schließen: Die Bewegung treibt den Flapper an, um den Durchflussweg zu öffnen oder zu schließen.
• Durchflussregelung und Rückstellung: Im erregten Zustand lässt das Ventil Fluss zu; beim Abschalten stellt eine Feder oder elastische Rückstellung den Flapper wieder her.

Hauptvorteile und Ergebnisse

• Schnelle Reaktionszeit (Schaltvorgänge im Millisekundenbereich)
• Leiser Betrieb
• Zuverlässige, wiederholbare Schaltvorgänge
• Kompakte Bauform geeignet für enge Einbausituationen
• Lange Lebensdauer bei richtiger Auswahl und Wartung

Funktionen

• Kompaktes Design, optimiert für häufigen Betrieb
• Schnelle Ansprechzeit und präzise Durchflussregelung
• Zuverlässige Schaltleistung mit guter Reproduzierbarkeit
• Niedriger Energieverbrauch mit Optionen für verschiedene Spannungen und Spulenausführungen
• Anpassbar: Spannungen, Hub, Dichtungsmaterialien und Lebensdaueranpassung für OEM-Anforderungen

Typische Anwendungen

• Druckindustrie: Tintenversorgung, Druckkopfansteuerung, Reinigungsanlagen, die schnelle und präzise Schaltungen erfordern
• Medizin- und Laborgeräte: miniaturisierte Ventile zur Steuerung von Flüssigkeiten und Gasen
• Industrielle Automatisierung: pneumatische Steuerung, Dosierung, Materialhandhabung und Präzisionsregelsysteme
• Verpackungsmaschinen: Befüllen, Verschließen und Dosieren, die schnelle Betätigung erfordern
• Robotersysteme: kompakte Ventile für präzise Bewegungs- und Prozesssteuerung

Vorteile & Nachteile (Zusammenfassung)

• Vorteile: schnelles Schalten, kleine Bauform, einfache elektronische EIN/AUS-Steuerung, hohe Zuverlässigkeit, einfache Wartung, geeignet für häufigen Betrieb.
• Nachteile: geringere Druckfähigkeit im Vergleich zu einigen Industrieventilen, Leistung abhängig vom Dichtungsdesign, erfordert geeignete Spannungssteuerung, kann für Sonderanwendungen kundenspezifische Entwicklung benötigen.

Fehlerbehebung (häufige Probleme und Abhilfen)

• Ventil funktioniert nicht: Versorgungsspannung, Spulenwiderstand/Unstetigkeit, Verkabelung und Verbindungen prüfen.
• Schlechter Durchflussregelung: auf Verstopfungen prüfen, richtige Ventilauswahl und Dichtungszustand verifizieren, Ventil reinigen und Betriebsdruck prüfen.
• Überhitzung: Einschaltdauer und Spannung bestätigen, Wärmeabfuhr prüfen und thermisches Design überprüfen.
• Leckage: Flapper und Dichtungen inspizieren/ersetzen, Montagegenauigkeit und Dichtungsmaterialien verbessern.

Technische Daten

• Marke: Weilong Technology
• Modellnummer: WL0725
• Nennspannung (V): DC 3–48V
• Nennleistung (W): 3-6 W
• Arbeitsmodell: Flapper-Typ
• Haltekraft (N): 50 Gf
• Hub (mm): 19,7 mm
• Rückstellzeit: 50 ms
• Lebensdauer: 300.000 Zyklen
• Zertifizierung: CE, RoHS, ISO9001
• Material: Gehäuse aus Kohlenstoffstahl mit verzinkter Beschichtung
• Anschlusskabel-Länge (mm): 200
• Installationsart: verstellbare Schraube
• Toleranz der Abmessung: ±0,1 mm
• Wasserdichtigkeit: Keine
• Isolationsklasse: F (155 °C)
• Hi-Pot-Test: AC 600V 50/60Hz 2s
• Haltekraft ohne Erregung: 0
• Arbeitstemperatur: -10 °C - 100 °C
• Einschaltdauer: 1-100%
• Zahlungsbedingungen: TT oder Sicht-LC
• Musterbestellung: Ja
• Garantie: 1 Jahr
• Mindestbestellmenge (MOQ): 500 Stk.
• Lieferkapazität: 5000 Stk. pro Woche
• Lieferzeit: 30 Tage
• Verladehafen: Shenzhen
