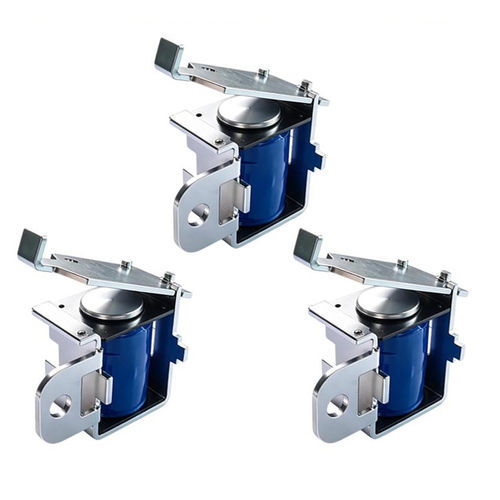

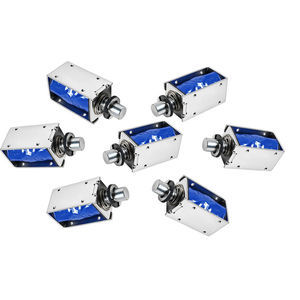

Direktgesteuertes Magnetventil WL1227

LuftWasserfür Gas

Produktübersicht
Das Flapper-Solenoid WL1227 ist ein kompakter elektromagnetischer Aktuator, der elektrische Eingaben in präzise Flapper-Bewegungen umsetzt, um Luft, Flüssigkeiten oder kleine mechanische Positionierungen zu steuern. Es eignet sich für den Einbau in Maschinen mit begrenztem Bauraum und Anforderungen an schnelle Reaktion.

Hauptkomponenten und Funktionsweise

• Elektromagnetische Spule und Wicklung: erzeugen bei Ansteuerung das Magnetfeld.
• Eisenkern und Anker: magnetische Teile, die das Feld in Bewegung umsetzen.
• Rückstellfeder: bringt den Flapper bei Stromausfall in die Ruheposition zurück.
• Flapper-Mechanik: wandelt die Ankerbewegung in Öffnen/Schließen oder Positionierung um.
• Gehäuse und Montage: Gehäuse aus Kohlenstoffstahl mit Zinkbeschichtung und einstellbarer Schraubbefestigung für kompakte Installation.

Betriebsschritte

• Aktivierung: DC-Spannung (3–48 V) an der Spule erzeugt Strom in der Wicklung.
• Magnetische Kraft: das Feld zieht den Anker zum Kern.
• Flapper-Betätigung: die Ankerbewegung bewegt den Flapper zur Steuerung der Funktion.
• Steuerfunktion: Regelung von Luftstrom, Flüssigkeitsfluss, Druckentlastung oder mechanischer Position je nach Anwendung.
• Rückkehr: bei Abschaltung bringt die Feder den Flapper zurück; das Design gewährleistet schnelle, wiederholbare Aktion.

Hauptmerkmale
Kompakter Aufbau, schnelle Reaktion (~50 ms Reset), wählbarer Leistungsbereich (5–33 W), anpassbare Spannung und Montage. Geeignet für Dauer- oder intermittierenden Betrieb je nach Spezifikation. Gehäuse: Kohlenstoffstahl mit Zinkbeschichtung.

Typische Anwendungen

• Druckmaschinen: Tintenflusssteuerung, Papierzufuhrventile, Luftventile und Positioniersysteme.
• Medizinische Geräte: Durchflussregelung in Diagnose- und Laborgeräten.
• Industrielle Automation: Schalten, Verriegeln und kleine Positionsbewegungen in automatisierten Anlagen.
• Pneumatik- und Fluidsteuerungen: präzise Steuerung von Luft-, Gas- und Flüssigkeitsströmen.
• Kompakte Aktuierung in OEM-Geräten und Smart-Equipment.

Vor- und Nachteile

• Vorteile: geringe Stellfläche, schnelles präzises Schalten, geringerer Energiebedarf gegenüber größeren Aktuatoren, OEM-Anpassungsmöglichkeiten.
• Einschränkungen: geringere absolute Kraft als große Aktuatoren, Überhitzungsrisiko bei Überschreitung des Betriebszyklus, mechanischer Verschleiß bei sehr hohen Zyklen ohne Wartung.

Fehlerbehebung (häufige Probleme & Lösungen)

• Kein Betrieb: Versorgungsspannung prüfen, Spulenwiderstand messen und elektrische Verbindungen kontrollieren.
• Schwache Kraft: Nennspannung bestätigen, mechanische Reibung reduzieren oder ein Modell mit höherer Kraft wählen.
• Überhitzung: Betriebszyklus prüfen und Dauerbetrieb außerhalb der Spezifikation vermeiden; Kühlung verbessern falls erforderlich.
• Langsame Reaktion: auf mechanische Blockaden prüfen, Federzustand kontrollieren und Überlast reduzieren.

Technisches Datenblatt
Brand: Weilong Technology
Model Number: WL1227
Rated Voltage (V): DC 3–48V
Rated Power (W): 5–33W
Work Model: Flapper Type Design
Holding Force (N): 300 Gf
Stroke (mm): 0 MM
Reset Time(s): 50 Ms
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc-Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F 155 Cel. Degree
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC at Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Technische Daten

• Brand: Weilong Technology
• Model: WL1227
• Spannungsbereich: DC 3–48 V (kundenspezifisch)
• Leistungsbereich: 5–33 W
• Reaktions- / Rückstellzeit: ~50 ms
• Haltekraft: ~300 gf (Haltekraft ohne Erregung 0)
• Hub: 0 mm (Flapper-Typ)
• Lebenserwartung: ~300.000 Zyklen (typisch)
• Material/Gehäuse: Kohlenstoffstahl mit Zinkbeschichtung
• Anschlusslitzenlänge: 200 mm
• Montageart: einstellbare Schraubbefestigung
• Betriebstemperatur: -10 °C bis 100 °C
• Betriebszyklus: 1–100 % (designabhängig)
• Isolationsklasse: F (155 °C)
• Hi-Pot: AC 600 V, 2 s
• MOQ / Lieferung: MOQ 500 pcs; Kapazität ~5000 pcs/Woche
• Gewährleistung: 1 Jahr
