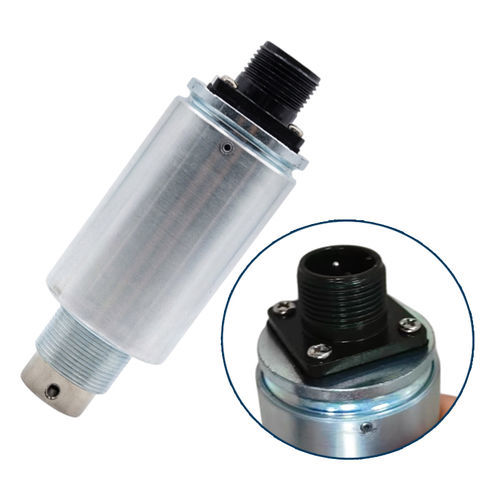

Elektro-Haftmagnet WL4297

linearVerriegelungrohrförmig

Übersicht
Ein Rohrzugmagnet (tubular pull solenoid) zieht einen Kern (Plunger) in eine zylindrische Spule, wenn er erregt wird, und erzeugt so eine lineare Bewegung. Er besteht aus einer zylindrischen Spule, einem ferromagnetischen Gehäuse und einem beweglichen Kern. Wenn Strom durch die Spule fließt, bildet sich ein Magnetfeld und der Kern wird in die Spule gezogen, wodurch eine geradlinige Bewegung entsteht. Rohrzugmagnete verwenden ein geschlossenes Design, das im Vergleich zu offenen Rahmenstypen höhere Stabilität, Stärke und einen gleichmäßigeren magnetischen Stromkreis bietet und sich daher für beengte Einbauräume und Fabrikautomatisierung eignet.

Hauptmerkmale und Vorteile

• Kompakter zylindrischer Aufbau zum Schutz vor Staub und mechanischen Beschädigungen
• Geschlossene (tubulare) Bauweise für Stabilität und konsistenten magnetischen Kreislauf
• In mehreren Größen und DC-Spannungen erhältlich (übliche Optionen: 12 V, 24 V) für OEM- und kundenspezifische Anwendungen
• Hohe Kraftdichte und schnelle Reaktion, geeignet für Bewegungssteuerung und Industrieautomation
• Niedriger Geräuschpegel und energieeffizienter Betrieb; konfigurierbar (Spannung, Hub, Kraft) nach Bedarf

Anwendungen

• Automatisierungssysteme: Betätigung von Hebeln, Ventilen, Schaltern und präzisen linearen Bewegungen
• Verriegelungs- und Zugangskontrollsysteme (Verkaufsautomaten, elektronische Schlösser)
• Medizinische Geräte, die präzise lineare Bewegungen erfordern
• Automobilbereich: Türschlösser, Betätiger für Kraftstoffsysteme, transmissionsbezogene Steuerungen
• Bürogeräte und Drucker (Kopierer, Drucker)
• Verpackungs-, Textil- und kleinformatige Industrieausrüstungen bei begrenztem Bauraum

Vorteile und Nachteile
Vorteile

• Hohe Kraft bei kompakter Bauform und effizienten magnetischen Kreislauf
• Geschlossene Tubular-Struktur schützt interne Bauteile vor Staub und Feuchtigkeit und erhöht die Lebensdauer
• Schnelle lineare Reaktion geeignet für Hochgeschwindigkeitsanlagen und wiederkehrende Automatisierungsaufgaben
• Konfigurierbar (Spannung, Hub, Einschaltdauer) für vielfältige industrielle Einsatzzwecke

Nachteile

• Kraft nimmt mit zunehmendem Hub ab — weniger geeignet für sehr lange Hubanwendungen
• Dauereinsatz erzeugt Wärme; Einschaltdauer und Kühlung müssen bei Langzeiteinsatz berücksichtigt werden
• Benötigt bei Erregung kontinuierliche Energiezufuhr (außer bei Verriegelungstypen) und ist auf lineare Bewegung beschränkt

Fehlerbehebung & Wartung (häufige Fehler und Abhilfen)

• Keine Bewegung: Spannungsversorgung und Spannung prüfen, Verkabelung/Verbindungen inspizieren, Spulenwiderstand messen, um offene Spule zu erkennen, Steuerbefehle überprüfen.
• Schwache Zugkraft: korrekte Spannung/Strom sicherstellen, Hub verkürzen oder Modell mit höherer Kraft wählen, Luftspalt reduzieren, Ausrichtung prüfen.
• Überhitzung: Nenn-Einschaltdauer beachten, Belüftung/Kühlung ergänzen, richtige Spannung bestätigen, bei Bedarf Dauerbetriebsmodell verwenden.
• Langsame Reaktion: Spannungsversorgung stabilisieren, auf Reibung/Schmutz prüfen und reinigen, Rückholfeder prüfen/ersetzen, verschlissene Spule ersetzen.
• Geräusch/Vibration: Befestigungen nachziehen, Ausrichtung korrigieren, verschlissene interne Teile ersetzen; bei Brummton in AC auf DC oder Gleichrichtung umstellen.
• Plunger klemmt/haftet: Verunreinigungen entfernen, geeignete Schmierung falls zulässig auftragen, Seitenbelastungen entfernen und Ausrichtung korrigieren, beschädigte Teile austauschen.
• Intermittierende Funktion: lose elektrische Verbindungen, instabile Versorgung, fehlerhaftes Steuersignal oder teilweise defekte Spule prüfen.
• Spulenschaden: richtige Nennspannung und Einschaltdauer sicherstellen, Wärmeableitung verbessern, defekten Solenoid ersetzen.
• Vorbeugende Wartung: regelmäßige Inspektionen und Reinigung, Spannung und Einschaltdauer prüfen, Bauteilausrichtung kontrollieren, Schutzgehäuse in rauen Umgebungen verwenden.

Anleitung zur Auswahl eines Rohrzugmagneten
1) Mechanische Anforderungen definieren: benötigte Kraft (Sicherheitsfaktor anwenden, typ. 1,5×) und Hub (Kraft nimmt bei größerem Hub ab).
2) Elektrische Versorgung und Einschaltdauer abstimmen: geeignete DC-Spannung wählen (6 V / 12 V / 24 V gebräuchlich); Solenoid für intermittierenden oder dauerhaften Betrieb auswählen, je nach Bedarf.
3) Umgebungsbedingungen und Haltbarkeit beachten: IP-Schutzart und Hochtemperatur-Isolierung wählen falls erforderlich; korrosionsbeständige Materialien für aggressive Umgebungen auswählen.
4) Physische Integration sicherstellen: Maße, Befestigungsart und Gewindeoptionen für die Installation bestätigen.

Technische Spezifikationen

• Brand: Weilong Technology
• Model Number: WL4297
• Nennspannung (V): DC 12 V oder 24 V
• Rated Power (W): 80—150 W
• Betriebsart: Rohrzug/Schub Tubular-Typ
• Zugkraft: 2,45 kg (laut Angabe)
• Hub (mm): 5–10 mm
• Reset-Zeit (s): 0,1 s
• Lebensdauer: 300.000 Zyklen
• Zertifizierungen: CE, ROHS, ISO9001
• Material: Gehäuse aus Kohlenstoffstahl mit Zinkbeschichtung
• Anschlusskabel-Länge (mm): 200 mm
• Installationsart: Einstellschraube und Abdeckkappe
• Maßtoleranz: +/- 0,1 mm
• Wasserfestigkeit: Keine (kein IP-Grad angegeben)
• Isolationsklasse: F
• Hi-Pot-Test: AC 600 V 50/60 Hz 2 s
• Haltekraft ohne Erregung: 0
• Betriebstemperatur: -10°C bis 100°C
• Einschaltdauer: 1–100%
• Gewindetiefe (mm): /
• Zahlungsbedingungen: TT, oder Akkreditiv bei Sicht
• Musterbestellung: Ja
• Garantie: 1 Jahr
• MOQ: 1000 Stk.
• Lieferkapazität: 5000 Stk. pro Woche
• Lieferzeit: 30 Tage
• Verladehafen: Shenzhen
