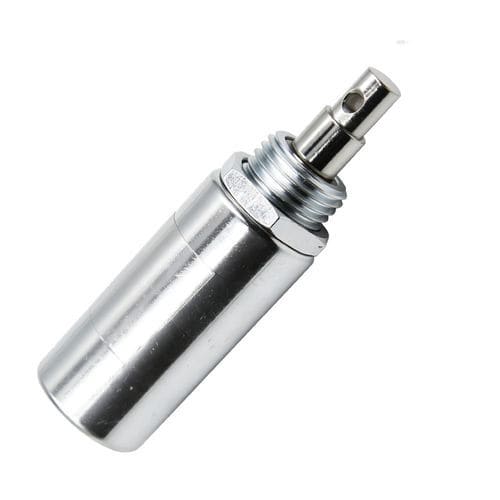

Elektro-Haftmagnet WL1939

linearVerriegelungzum Sortieren

Übersicht
Ein Zug-Tubular-Solenoid ist ein elektromagnetischer Aktuator, der elektrische Energie in lineare Bewegung umwandelt, indem ein zentraler Kolben in einer zylindrischen Spule hineingezogen wird. Das Modell Weilong AS 1939 (Handelsreferenz WL1939) ist für kompakte Einbauten ausgelegt, die schnelle und wiederholbare Linearbewegungen bei niedrigen DC-Spannungen erfordern.

Hauptmerkmale

• Zylindrisches geschütztes Gehäuse für besseren Schutz gegen Staub und mechanische Beschädigung
• Schnelle Reaktion und konzentriertes Magnetfeld für präzise Betätigung
• Verfügbar für niedrige DC-Spannungen (12 V, 24 V) mit konfigurierbarem Hub und Montageoptionen
• Einfache elektrische Integration mit Anschlussleitungen und Schraubbefestigung

Typische Anwendungen

• Industrielle Automatisierung: Sortier-, Verpackungs- und Montagemaschinen
• Verkaufs- und Ticketautomaten: Verriegelungs-, Freigabe- und Ausgabemechanismen
• Medizintechnik: Flüssigkeitssteuerung, Probennahme und präzise Vorgänge
• Automobilsysteme: Steuergeräte, Verriegelungsmechanismen
• Verbrauchergeräte: Kaffeeautomaten, Zugangskontrolle und Haushaltsgeräte

Vorteile / Nachteile
Vorteile:

• Kompakte Rohrbauweise mit Schutz der internen Komponenten
• Hohe Anfangszugkraft und schnelle Betätigung
• Energieeffizient für kurze, häufige Zyklen und einfache Integration
• Anpassbare Hub-, Leistungs- und Montageoptionen

Nachteile:

• Zugkraft nimmt mit steigendem Hub ab; Hub begrenzt
• Oft ist eine Rückholfeder für die zuverlässige Rückstellung erforderlich
• Kontinuierlicher Betrieb kann Wärme erzeugen; geeigneter Einschaltdauer und Kühlung erforderlich
• Leistung abhängig von Ausrichtung und Luftspalt

Fehlerbehebung (häufige Probleme und Prüfungen)

• Keine Betätigung: Versorgungsspannung, Verkabelung, Spulenleiterfähigkeit und Steuersignal prüfen
• Niedrige Zugkraft: Nennspannung prüfen, Hub reduzieren, Kolbenausrichtung prüfen oder stärkeres Modell wählen
• Überhitzung: Einschaltdauer, richtige Spannung und Belüftung prüfen; höher temperaturbeständiges Modell in Betracht ziehen
• Verzögerte Betätigung: Versorgung stabilisieren, auf Innenreibung prüfen und Rückholfeder kontrollieren
• Geräusche/Vibrationen: Montage sichern, Versorgungsqualität prüfen und Kolben neu ausrichten
• Klemmender Kolben: auf Staub/Schmutz, Korrosion oder verschlissene Feder prüfen; ggf. ersetzen
• Spulenschaden: Überspannung, ungeeigneter Einschaltdauer oder Isolationsprobleme prüfen

Produktdatenblatt

• Brand: Weilong
• Modellnummer: AS 1939 (Handelsreferenz: WL1939)
• Nennspannung: DC 12V oder 24V (andere niedrige DC-Spannungen verfügbar)
• Nennleistung: 3–8 W
• Hub: konfigurierbar 2–5 mm (kundenspezifisch)
• Haltekraft: ca. 350 gf
• Betriebsart: Zugtyp (auch als Push verfügbar)
• Einsatz: Dauerbetrieb (Modelle für andere Einschaltdauern verfügbar)
• Isolationsklasse: B
• Betriebstemperatur: -10°C bis 100°C
• Anschlusslitzenlänge: 200 mm
• Montage: Schraube
• Lebensdauer: ~200.000 Zyklen (anwendungsabhängig)
• Zertifizierungen: CE, RoHS, ISO9001
• MOQ: 1000 Stk.; Lieferfähigkeit: ~5000 Stk./Woche
• Lieferzeit: 30 Tage; Verschiffungshafen: Shenzhen
• Zahlungsbedingungen: TT oder LC gegen Sicht; Garantie: 1 Jahr; Musterbestellung: Ja

Technische Spezifikationen

• Brand: Weilong
• Modell: AS 1939 (WL1939)
• Spannungen: DC 12V / DC 24V
• Leistung: 3–8 W
• Hub: 2–5 mm (kundenspezifisch)
• Haltekraft: ~350 gf
• Einschaltdauer: 1–100% (modellabhängig)
• Isolationsklasse: B
• Betriebstemperatur: -10°C bis 100°C
• Anschlusslitzenlänge: 200 mm
• Montage: Schraube
• Lebensdauer: ~200.000 Zyklen
• Zertifizierungen: CE, RoHS, ISO9001
